TUF Gaming 850W Gold - Alaplap ASUS - Ingyenes használati útmutató

Termék típusa	Számítógép tápegység
Márka	ASUS
Modell	TUF Gaming 850W Gold
Névleges teljesítmény	850 W
Tanúsítvány	80 PLUS Gold
Formátum	ATX
Méretek (H x Sz x M)	15 x 15 x 8,6 cm
Tömeg	2,1 kg
Kábelezés típusa	Moduláris
Főcsatlakozó	24 tűs (20+4)
CPU csatlakozó	2 x 4+4 tűs (EPS12V)
PCIe csatlakozók	4 x 6+2 tűs
SATA csatlakozók	8 x SATA
Periféria csatlakozók	4 x Molex 4 tűs
Ventilátor	135 mm, dupla golyóscsapágy
0 dB funkció	Igen (gomb a kikapcsoláshoz)
Védelmek	OVP, UVP, OCP, OPP, SCP, OTP
Üzemi hőmérséklet	0–40 °C
Üzemi páratartalom	20–80 % RH
Karbantartás és tisztítás	Húzza ki a készüléket, és száraz ruhával porolja le a rácsokat; soha ne nyissa ki a házat.
Biztonság	Ne nyissa ki, ne helyezzen be tárgyakat, csak a mellékelt kábeleket használja.
Alkatrészek és javíthatóság	A felhasználó által nem javítható alkatrészek; forduljon az ASUS vevőszolgálathoz.
Garancia	10 év (régiótól függően)

Gyakran ismételt kérdések - TUF Gaming 850W Gold ASUS

Hogyan telepítsem az ASUS TUF Gaming 850W Gold tápegységet?

Kövesse a ház kézikönyvének utasításait. Rögzítse a tápegységet a házban a mellékelt csavarokkal, csatlakoztassa a moduláris kábeleket a tápegység hátuljához, majd csatlakoztassa a kábeleket az alaplaphoz és a perifériákhoz (24 tűs, CPU, PCIe, SATA). Végül csatlakoztassa a tápkábelt, és állítsa a kapcsolót I állásba.

Mi a teendő, ha a tápegység ventilátora nem forog?

A 0 dB mód lehetővé teszi, hogy a ventilátor leálljon alacsony terhelés esetén. Ha folyamatosan forogni szeretné, nyomja meg a tápegység hátulján lévő 0 dB gombot a funkció kikapcsolásához.

Kompatibilis ez a tápegység az alaplapommal?

Igen, kompatibilis a szabványos ATX alaplapokkal. Egy 24 tűs (20+4) főcsatlakozót és két 4+4 tűs CPU csatlakozót biztosít. Ellenőrizze az alaplap igényeit.

Használhatok más tápegység moduláris kábeleit?

Nem, kizárólag a tápegységhez mellékelt kábeleket használja. Más modellek kábelei eltérő tűkiosztással rendelkezhetnek, és károsíthatják az alkatrészeket.

Mit jelentenek a tápegység különböző védelmei?

A védelmek a következők: OVP (túlfeszültség), UVP (alacsony feszültség), OCP (túláram), OPP (túlterhelés), SCP (rövidzárlat), OTP (túlmelegedés). Hiány esetén megszakítják az áramellátást.

Hogyan tisztítsam meg a tápegységet?

Húzza ki a tápegységet a hálózatból. Használjon száraz ruhát vagy sűrített levegős spray-t a szellőzőrácsok portalanításához. Soha ne nyissa ki a házat, mert veszélyes feszültségek maradhatnak.

Mi a termék garanciája?

Az ASUS 10 év garanciát biztosít erre a tápegységre (regionális feltételektől függően). Őrizze meg a vásárlási számlát, és ne vegye le a fedelet, mert a garancia érvényét veszti.

Csendes ez a tápegység?

Igen, a 0 dB módnak köszönhetően a ventilátor teljesen leáll alacsony terhelésnél. Mérsékelt és magas terhelésnél a ventilátor alacsony fordulatszámon forog, szinte hangtalan működést biztosítva.

Mi a teendő, ha a számítógép nem indul el a telepítés után?

Ellenőrizze, hogy a tápegység hátulján lévő kapcsoló I állásban van-e, minden kábel megfelelően be van-e dugva, és a hálózati kábel csatlakoztatva van-e. Győződjön meg arról is, hogy a 0 dB gomb nincs csendes pozícióban blokkolva.

Használhatom ezt a tápegységet nagy teljesítményű grafikus kártyához?

Igen, négy PCIe 6+2 tűs csatlakozóval rendelkezik, amelyek elegendőek a legtöbb csúcskategóriás grafikus kártyához. Ellenőrizze a grafikus kártya gyártója által ajánlott teljesítményt (általában 850 W alatt).

HASZNÁLATI ÚTMUTATÓ TUF Gaming 850W Gold ASUS

Gyors üzembe helyezési útmutató (Magyar)

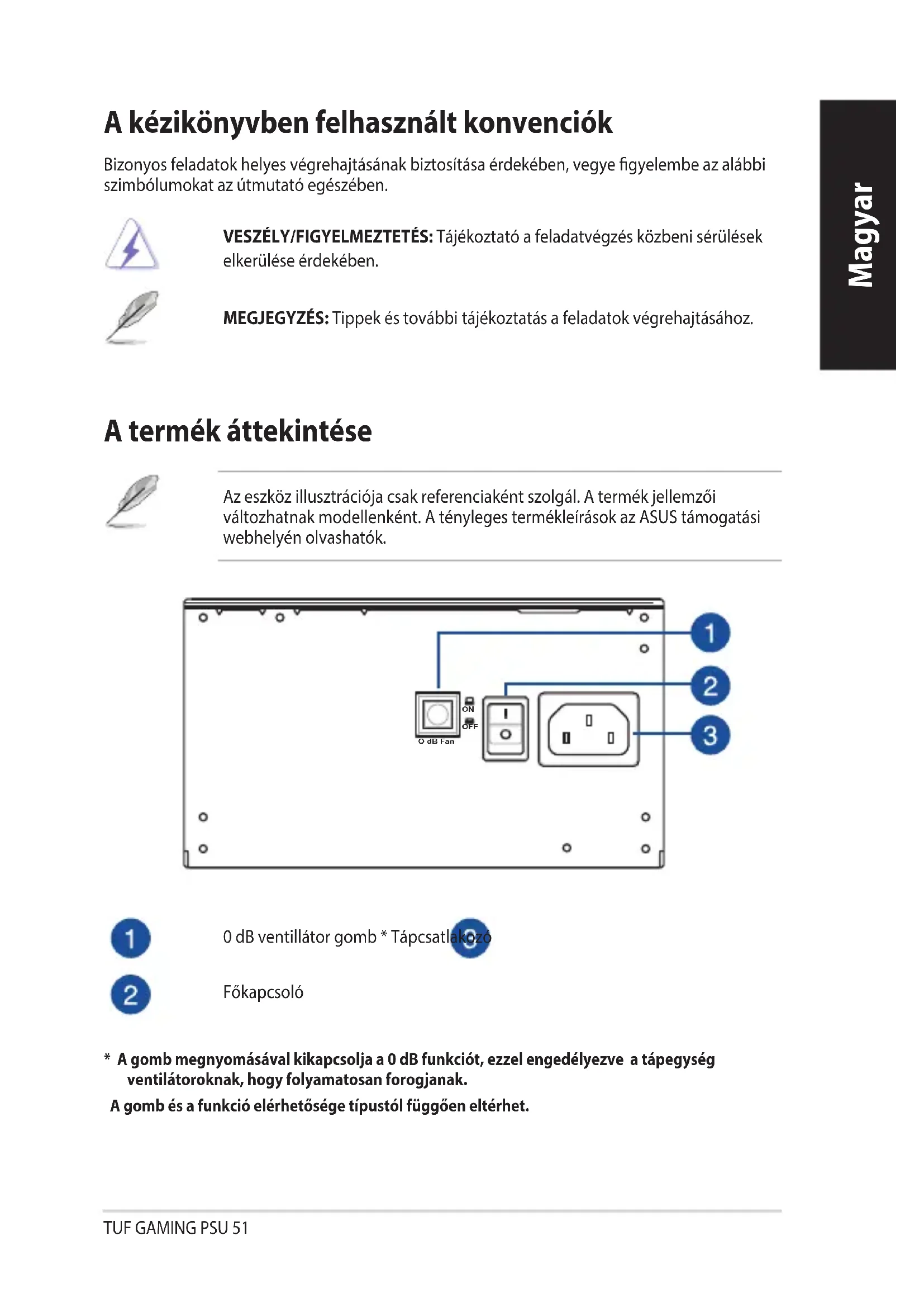

A kézikönyvben felhasznált konvenciók

Bizonyos feladatok helyes végrehajtásának biztosítása érdekében vegye figyelembe az alábbi szimbólumokat az útmutató egészében.

VESZÉLY/FIGYELMEZTETÉS: Tájékoztató a feladatvégzés közbeni sérülések elkerülése érdekében.

MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.

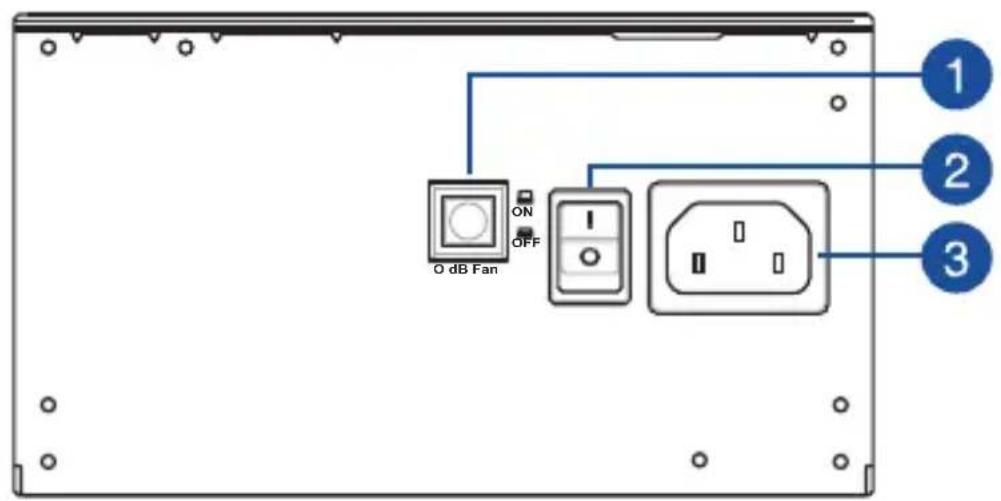

A termék áttekintése

Az eszköz illusztrációja csak referenciaként szolgál. A termék jellemzői változhatnak modellenként. A tényleges termékleírások az ASUS támogatási webhelyen olvashatók.

0 dB ventilátor gomb * Tápcsatlakozó

Főkapcsoló

• A gomb megnyomásával kikapcsolja a 0 dB funkciót, ezzel engedélyezve a tápegység ventilátorainak, hogy folyamatosan forogjanak.

A tápegység szerelése

Kábelek szerelése vagy eltávolítása előtt győződjön meg, hogy a rendszer ki van kapcsolva, és a rendszer minden tápkábele és minden csatlakoztatott eszköz ki van húzva.

1. Kövesse a számítógépház kézikönyvének utasításait, és rögzítse a tápegységet a házba a rögzítő csavarok segítségével.
2. Csatlakoztassa a tartozék kábeleket a tápegységhez.
3. Csatlakoztassa a tápcsatlakozókat az alaplaphoz, és igény szerint a perifériás eszközöket is. Tanulmányozhatja az alábbi listát, hogy ellenőrizze, melyik eszköz tápcsatlakozója csatlakoztatható.

• A tápcsatlakozók különbözhetnek a különböző tápegység modelleknél. Tanulmányozza az alaplap felhasználói kézikönyvét, hogy bővebb információkat tudjon meg az alább említett tápcsatlakozók helyzetéről és csatlakoztatásáról.
• Csatlakoztassa a 24 tűs vagy 20 tűs fő tápcsatlakozót az alaplap 24 tűs vagy 20 tűs tápcsatlakozójához.
• Csatlakoztassa a 4+4 tűs CPU +12V tápcsatlakozót a CPU alaplapi tápcsatlakozójához.
• Csatlakoztassa a 4 tűs periféria tápcsatlakozót a periféria eszközökhöz, ha szükséges. Csatlakoztassa a 6+2 tűs PCI-E +12V tápcsatlakozót a PCI-E grafikus kártyához. Csatlakoztassa a SATA tápcsatlakozót a Serial ATA eszközök interfészéhez.
• Csatlakoztassa a tápegységet a tápfeszültséghez a tartozék tápkábellel.
• Kapcsolja a tápkapcsolót az „I” helyzetbe, hogy bekapcsolja a tápegységet.

• A tápegységben magasfeszültség van, ezért nagyon veszélyes a tápegység dobozának kinyitása vagy a tápegység javítása/tisztítása. SOHA, semmilyen körülmények között ne nyissa ki a tápegységet.
• A garancia érvényét veszti, ha a tápegység doboza ki volt nyitva; a tápegység belsejében nincs javítható alkatrész.
• NE dugjon be semmilyen tárgyat a tápegység belsejébe.
• NE helyezzen tárgyakat a tápegység ventilátora vagy a szellőzőnyílások elé, amelyek elfedhetik vagy akadályozhatják a légáramlást.
• KIZÁRÓLAG a tartozék moduláris kábeleket használja a tápegységgel.
• Ne használja a tápegységet víz mellett, magas hőmérsékletű vagy páratartalmú környezetben.
• A tápegységet megfelelő környezetben kell használni. (Működési hőmérséklet: 0° - 40°C , Relatív páratartalom: 20% - 80% )
• A tápegység számítógépbe való beszerelésre készült és nem külső vagy kültéri használatra.
• Amennyiben nem tartja be a gyártó utasításait és biztonsági előírásait, ez azonnal megsemmisíti a garanciát és jótállást.
