ПОСІБНИК КОРИСТУВАЧА TUF Gaming 850W Gold ASUS

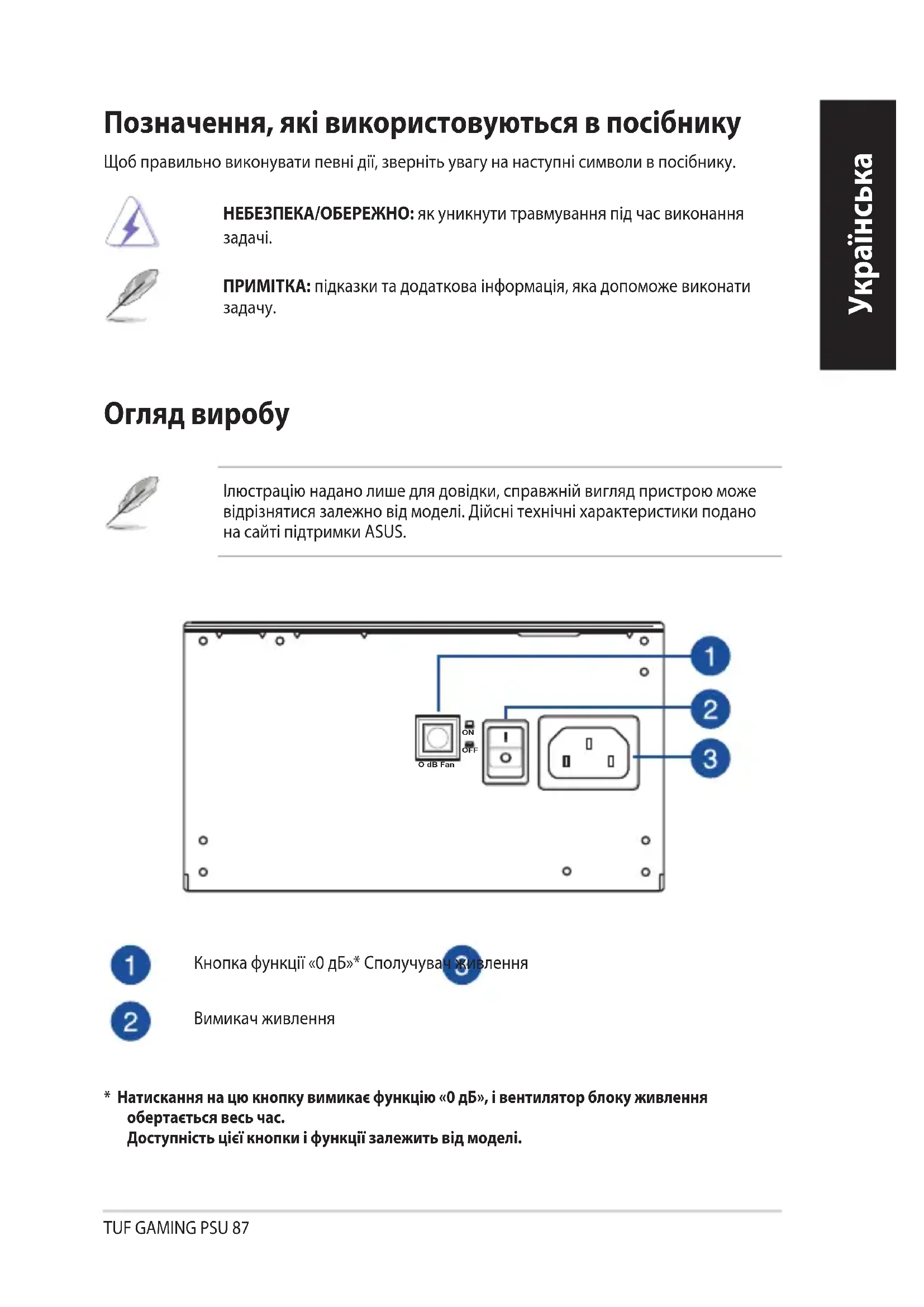

Позначення, які використовуються в посібнику Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику. НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання

ПРИМІТКА: підказки та додаткова інформація, яка допоможе виконати

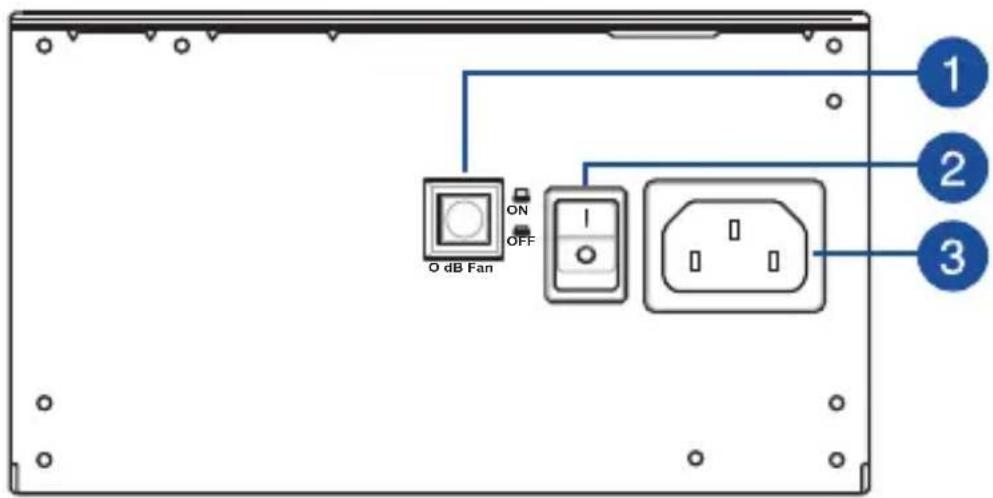

Огляд виробу Кнопка функції «0 дБ»* Сполучувач живлення Вимикач живлення

• Натискання на цю кнопку вимикає функцію «0 дБ», і вентилятор блоку живлення обертається весь час. Доступність цієї кнопки і функції залежить від моделі. Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі. Дійсні технічні характеристики подано на сайті підтримки ASUS. O dB Fan

Перш ніж приєднувати або від’єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від’єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення у корпусі

монтажними гвинтами.

2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення.

3. Під’єднайте роз’єми живлення до материнської плати та периферійних пристроїв

згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під’єднувати кожен з’єднувач живлення.

• Роз’єми живлення можуть бути різними залежно від моделей блоків

• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з’єднувачів живлення.

• Підключіть 24-контактний або 20-контактний Головний з’єднувач живлення головний роз’єм живлення до 24-контактного або 20-контактного роз’єму

• Підключіть контакт 4+4 центрального процесора +12 В з’єднувача живлення 4+4-контактний роз’єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

• У разі потреби підключіть 4-контактний Периферійний з’єднувач живлення роз’єм живлення периферійних пристроїв до периферійних пристроїв.

• Підключіть 6+2 контактний З’єднувач живлення PCI-E +12 В роз’єм живлення до графічної карти PCI-E.

• Підключіть З’єднувач живлення роз’єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

4. Підключіть блок живлення до електромережі шнуром живлення з комплекту

5. Установіть перемикач живлення в положення “I”, щоб увімкнути блок живлення.

Встановлення блоку живленняTUF GAMING PSU 89

Інформація про безпеку

• Блок живлення працює з високою напругою. Дуже небезпечно відкривати його корпус або намагатися полагодити/почистити блок живлення. НІКОЛИ, за жодних обставин, не відкривайте блок живлення.

• Відкриття корпусу блоку живлення призведе до скасування гарантії; усередині блоку живлення відсутні компоненти, які підлягають обслуговуванню.

• НЕ вставляйте жодних предметів у блок живлення.

• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційних отворів жодних предметів, що можуть блокувати або обмежити потік повітря.

• ЗАСТОСОВУЙТЕ ЛИШЕ модульні кабелі із комплекту блока живлення.

• НЕ користуйтеся блоком живлення поруч із водою, у середовищах із високою температурою та вологістю повітря.

• Блок живлення мусить працювати у відповідному середовищі. (Температура експлуатації: від 0° до 40°C, відносна вологість повітря: від 20% до 80%)

• Блок живлення мусить бути вбудованим у комп’ютер і не призначений для використання поза комп’ютером або просто неба.

• Невиконання інструкцій виробника або будь-яких інших правил безпеки негайно скасує всі гарантії та зобов’язання.TUF GAMING PSU90
