TUF Gaming 850W Gold - 主板 ASUS - 免费用户手册

产品类型	电脑电源
品牌	ASUS
型号	TUF Gaming 850W Gold
额定功率	850 W
认证	80 PLUS Gold
外形规格	ATX
尺寸（长 x 宽 x 高）	15 x 15 x 8.6 厘米
重量	2.1 千克
线材类型	模组化
主电源接口	24针 (20+4)
CPU接口	2 x 4+4针 (EPS12V)
PCIe接口	4 x 6+2针
SATA接口	8 x SATA
外围设备接口	4 x Molex 4针
风扇	135毫米，双滚珠轴承
0 dB功能	是（可通过按钮关闭）
保护功能	OVP, UVP, OCP, OPP, SCP, OTP
工作温度	0 至 40 °C
工作湿度	20 至 80% RH
维护与清洁	断开设备电源，用干布清洁格栅除尘；切勿打开外壳
安全须知	请勿打开，请勿插入物件，仅使用随附的线材
零件与可维修性	用户不可自行维修任何零件；请联系华硕售后服务
保修	10年（视地区而定）

常见问题 - TUF Gaming 850W Gold ASUS

如何安装华硕TUF Gaming 850W Gold电源？

按照机箱说明书的指导进行操作。使用随附的螺丝将电源固定在机箱内，将模组线材连接到电源背面，然后将线材连接到主板和外围设备（24针、CPU、PCIe、SATA）。最后，插入电源线并将开关拨到 I。

如果电源风扇不转怎么办？

0 dB模式允许风扇在低负载时停止。如果您希望它持续旋转，请按下电源背面的 0 dB 按钮以禁用此功能。

这个电源与我的主板兼容吗？

是的，它与标准ATX主板兼容。它提供一个24针主接口（20+4）和两个4+4针CPU接口。请检查您主板的需求。

我可以使用其他电源的模组线材吗？

不，请仅使用本电源随附的线材。其他型号的线材可能具有不同的引脚排列，会损坏您的组件。

电源的各种保护功能是什么意思？

保护功能包括：OVP（过压）、UVP（欠压）、OCP（过流）、OPP（过功率）、SCP（短路）、OTP（过热）。它们在出现故障时切断电源。

如何清洁电源？

断开电源与电源插座的连接。使用干布或压缩空气罐清洁通风格栅的灰尘。切勿打开外壳，因为存在危险电压。

这个产品的保修期是多久？

华硕为此电源提供10年保修（视地区条件而定）。请保留购买凭证，切勿拆卸外壳，否则保修失效。

这个电源安静吗？

是的，得益于0 dB模式，风扇在低负载时完全停止。在中高负载下，风扇以低转速运行，几乎静音。

安装后电脑无法启动怎么办？

检查电源背面的开关是否在 I 位置，所有线材是否插紧，电源线是否已插入。同时确保0 dB按钮未被锁定在静音位置。

我可以使用这个电源为高性能显卡供电吗？

是的，它配备四个6+2针PCIe接口，足以满足大多数高端显卡的需求。请查看显卡制造商推荐的功率（通常低于850W）。

用户手册 TUF Gaming 850W Gold ASUS

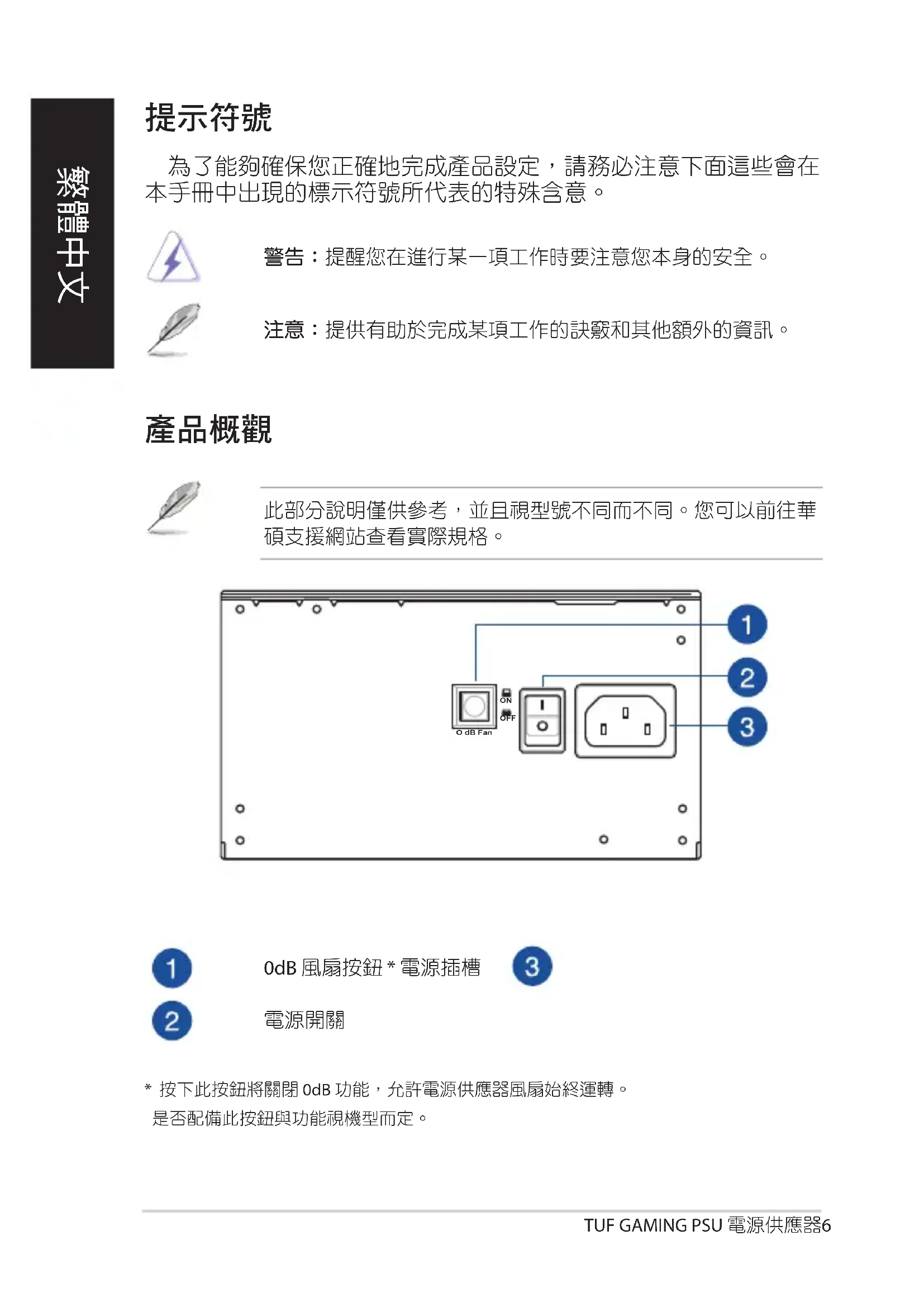

為了確保您能正確完成產品設定，請務必注意本手冊中出現的下列標示符號所代表的特殊含意。

警告：提醒您在進行某項工作時，要注意您自身的安全。

注意：提供有助於完成某項工作的訣竅和其他額外資訊。

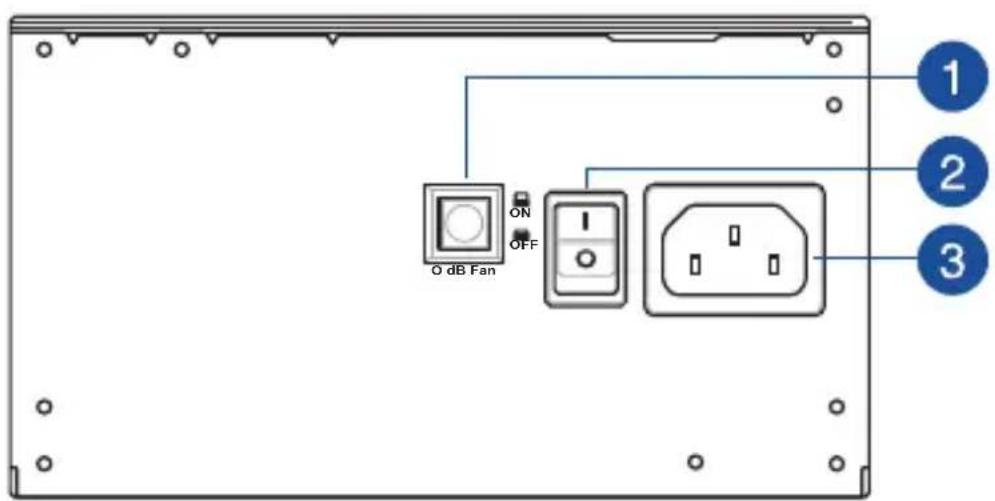

產品概觀

此部分說明僅供參考，且視型號不同而異。您可以前往華碩支援網站查看實際規格。

0dB風扇按鈕*電源插槽

電源開關

• 按下此按鈕將關閉0dB功能，允許電源供應器風扇始終運轉。是否配備此按鈕與功能視機型而定。

安裝您的電源供應器

安裝或移除電源線前，請確認已關閉系統，並已移除所有系統和連線裝置的電源線。

1. 請遵循機殼手冊的說明，並用固定螺絲將電源供應器固定至機殼。
2. 將隨附的電源線連接至電源供應器。
3. 依據您的偏好連接主機板和周邊裝置。您可以參考下列項目，查看各個接頭可連接至哪些裝置。

電源接頭可能視電源供應器的機型不同而異。請參考主機板的使用手冊，以獲得關於插槽位置和連接下列電源接頭所需的更多資訊。

• 將24-pin或20-pin主電源接頭連接至主機板的24-pin或20-pin電源插槽。
• 將 4+4 pin CPU +12V 電源接頭連接至主機板的 CPU 電源插槽。
• 若需要，將 4-pin 周邊裝置電源接頭連接至周邊硬體裝置插槽。
• 將 6+2 pin PCI-E +12V 電源接頭連接至顯示卡的 PCI-E 插槽。將 SATA 電源接頭連接至 Serial ATA 介面的硬體。
• 使用隨附的電源線將電源供應器連接至電源。
• 將電源開關按到「1」的位置以開啟電源供應器。

安全性須知

• 電源供應器內含強電壓，打開或嘗試修理、清潔電源供應器十分危險。任何情況下都不要打開電源供應器。
• 若打開電源供應器的後蓋，保固將失效；電源供應器內部並無可維修的元件。請勿將任何物體塞入電源供應器的格柵或通風孔中。請勿在電源供應器風扇或通風孔前放置任何可能阻礙或限制氣流的物體。僅使用電源供應器隨附的模組化連接線。請勿在靠近液體、高溫或極端潮濕的環境下使用電源供應器。
• 請在適宜的環境下使用電源供應器。（操作溫度：0°-40°C，相對濕度：20%-80%）
• 電源供應器內建於電腦中，不可於外部或室外使用。
• 未依照任何廠商說明或安全性須知操作，所有保固及保證將立即失效。

提示符号

为了确保您能正确完成产品设置，请务必注意本手册中出现的以下标示符号所代表的特殊含义。

警告：提醒您在进行某项操作时注意自身安全。

注意：提供有助于完成某项工作的技巧和其他额外信息。

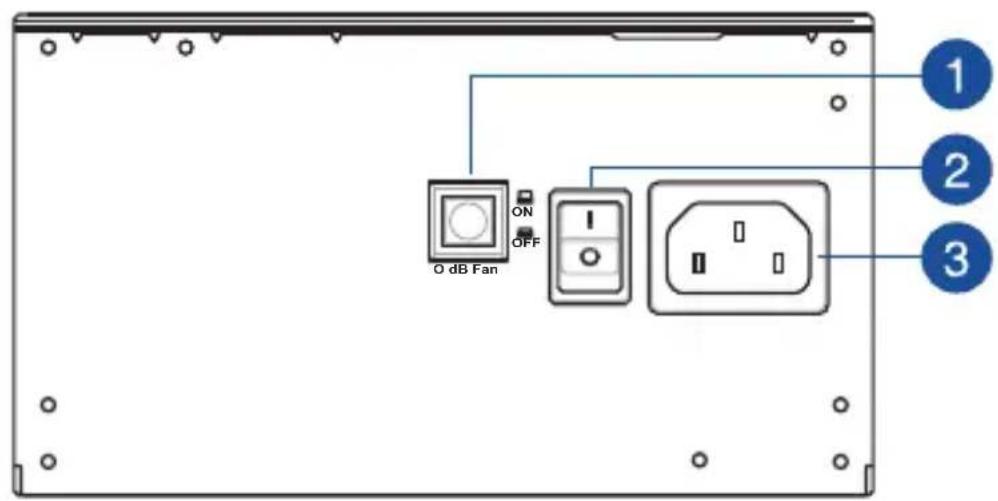

产品概览

此部分说明仅供参考，且因型号不同而有所差异。您可以访问华硕支持网站查看实际规格。

0dB风扇按钮* 电源插槽

电源开关

• 按下此按钮将关闭0dB功能，允许电源风扇持续运转。是否配备此按钮及功能视机型而定。

安装您的电源

安装或移除电源线前，请确认系统已关闭，并已移除所有系统和连接设备的电源线。

1. 请遵循机箱手册的说明，并使用固定螺丝将电源固定至机箱。
2. 将随附的电源线连接至电源。
3. 根据您的偏好连接主板和外围设备。您可以参考以下项目查看各个接头可连接至哪些设备。

·电源接头可能因电源型号不同而有所差异。 - 请参考主板的用户手册，获取关于插槽位置和连接上述电源接头所需的信息。

• 将24-pin或20-pin“主电源接头”连接至主板的24-pin或20-pin电源插槽。
• 将4+4 pin“CPU+12V电源接头”连接至主板的CPU电源插槽。
• 若需要，将4-pin“外围设备电源接头”连接至外围硬件设备插槽。
• 将6+2 pin“PCI-E +12V电源接头”连接至显卡的PCI-E插槽。
• 将“SATA电源接头”连接至带有Serial ATA接口的硬件。
• 使用随附的电源线将电源连接至电源插座。
• 将“电源开关”按到“1”的位置以开启电源。

安全性须知

·电源内含强电压，打开或尝试修理、清洁电源十分危险。任何情况下都“不要”打开电源。 ·若打开电源的后盖，保修将失效；电源内部并无可维修的元件。 ·“请勿”将任何物体塞入电源的格栅或通风孔中。 ·“请勿”在电源风扇或通风孔前放置任何可能阻碍或限制气流的物体。 ·“仅使用”电源随附的模块化连接线。 ·“请勿”在靠近液体、高温或极端潮湿的环境下使用电源。请在适宜的环境下使用电源（操作温度：0°C - 40°C，相对湿度：20% - 80%）。 ·电源内置于电脑中，不可于外部或室外使用。 ·未依照任何厂商说明或安全性须知操作，所有保修及保证将立即失效。

操作周围温度：0°C～40°C，周围湿度：20%～80%，请勿结露。
