PANDUAN PENGGUNA TUF Gaming 850W Gold ASUS

Panduan Singkat

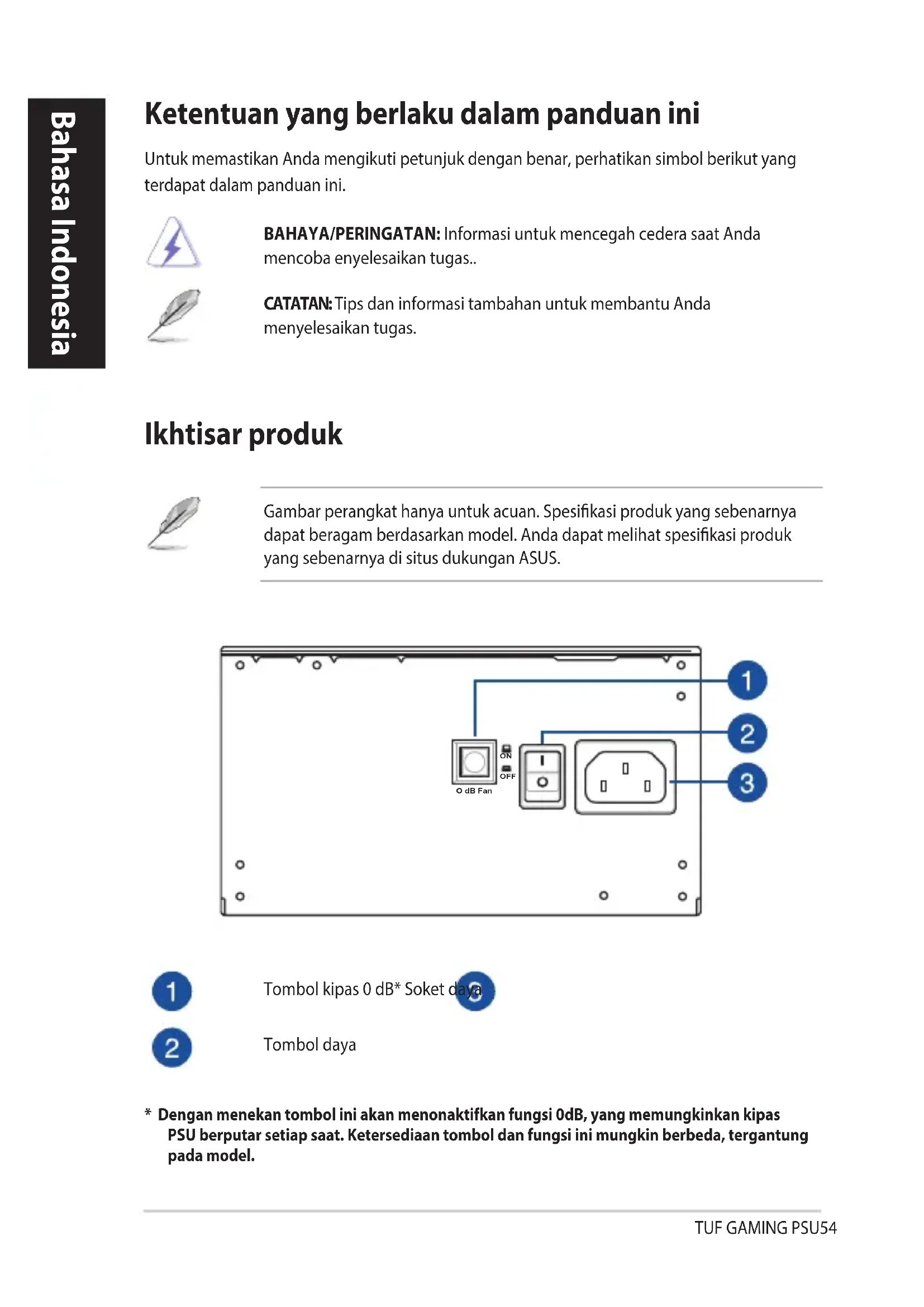

Ketentuan yang berlaku dalam panduan ini

Untuk memastikan Anda mengikuti petunjuk dengan benar, perhatikan simbol berikut yang terdapat dalam panduan ini.

BAHAYA/PERINGATAN: Informasi untuk mencegah cedera saat Anda mencoba menyelesaikan tugas.

CATATAN: Tips dan informasi tambahan untuk membantu Anda menyelesaikan tugas.

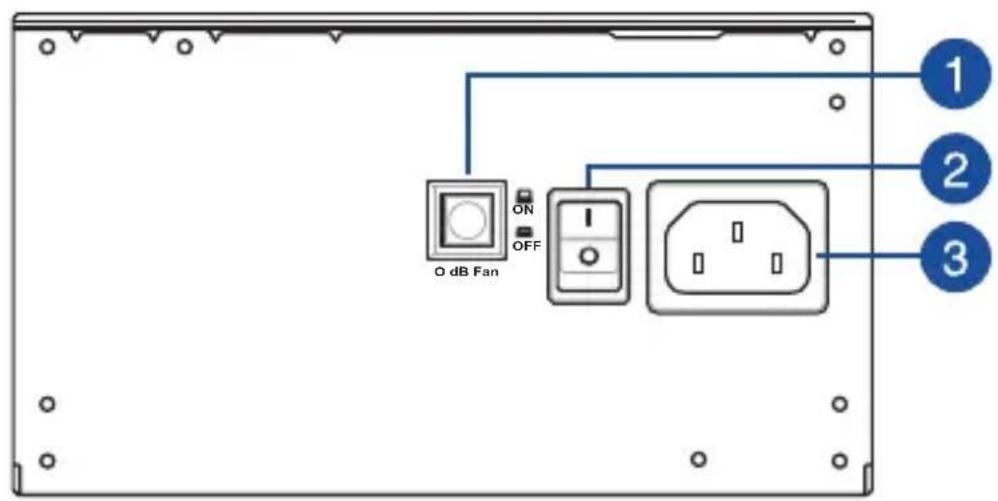

Ikhtisar Produk

Gambar perangkat tidak untuk acuan. Spesifikasi produk dapat beragam berdasarkan model. Anda dapat melihat spesifikasi produk tersebut di situs dukungan ASUS.

1

Tombol kipas 0 dB* Soket daya

2

Tombol daya

• Dengan menekan tombol ini akan menonaktifkan fungsi 0dB, yang memungkinkan kipas PSU berputar. Fungsi ini mungkin berbeda, tergantung pada model.

Memasang Unit Catu Daya

Sebelum memasang atau melepas kabel, pastikan sistem telah mati, dan semua kabel daya untuk sistem dan semua perangkat yang tersambung sudah dilepas.

1. Ikuti petunjuk panduan chassis dan pasang unit catu daya ke chassis dengan menggunakan sekrup pemasang.
2. Sambungkan kabel yang disertakan ke unit catu daya.
3. Sambungkan konektor daya ke motherboard dan perangkat periferal sesuai dengan pilihan Anda. Anda dapat merujuk pada daftar di bawah untuk memeriksa setiap konektor daya dan perangkat mana yang dapat disambungkan.

• Konektor daya dapat beragam di antara model Unit Catu Daya.
• Lihat panduan pengguna motherboard Anda untuk informasi lebih lanjut tentang lokasi dan cara menyambungkan konektor daya yang disebutkan di bawah ini.
• Sambungkan Konektor Daya Utama 24-pin atau 20-pin ke konektor daya 24-pin atau 20-pin pada motherboard.
• Sambungkan Konektor Daya CPU +12V 4+4 pin ke catu daya CPU pada motherboard. Sambungkan Konektor Daya Periferal 4 pin ke perangkat periferal jika diperlukan. Sambungkan Konektor Daya PCI-E +12V 6+2 pin ke kartu grafis PCI-E. Sambungkan Konektor Daya SATA ke perangkat dengan antarmuka Serial ATA.
• Sambungkan Unit Catu Daya ke catu daya dengan menggunakan kabel daya yang disertakan.
• Balik Tombol Daya ke posisi "I" untuk menghidupkan unit catu daya.

Informasi keselamatan

• Membuka tempat catu daya atau mencoba memperbaiki/membersihkan unit catu daya akan sangat berbahaya karena terdapat tegangan tinggi di unit catu daya. Anda TIDAK boleh, dalam kondisi apa pun, membuka unit catu daya.
• Garansi akan batal jika penutup unit catu daya terbuka, tidak ada komponen di dalam unit catu daya yang dapat diperbaiki. JANGAN masukkan objek apa pun ke dalam unit catu daya.
• JANGAN letakkan objek apa pun di depan kipas atau area ventilasi unit catu daya karena dapat menghalangi atau membatasi aliran udara.
• HANYA GUNAKAN kabel modular yang disertakan dengan unit catu daya.
• JANGAN gunakan unit catu daya di dekat air, atau di lingkungan bertemperatur tinggi atau berkelembapan tinggi.
• Unit catu daya harus dioperasikan di lingkungan yang cocok. (Suhu pengoperasian: 0° hingga 40°C, Kelembapan relatif: 20% hingga 80%)
• Unit catu daya ditujukan untuk integrasi ke komputer, dan tidak ditujukan untuk penggunaan eksternal atau luar ruangan.
• Gagal memenuhi petunjuk produsen dan petunjuk keamanan akan segera membatalkan garansi dan jaminan.
