Produkttyp	Netzteil für Computer
Marke	ASUS
Modell	TUF Gaming 850W Gold
Nennleistung	850 W
Zertifizierung	80 PLUS Gold
Formfaktor	ATX
Abmessungen (L x B x H)	15 x 15 x 8.6 cm
Gewicht	2.1 kg
Verkabelungstyp	Modular
Hauptanschluss	24 Pin (20+4)
CPU-Anschluss	2 x 4+4 Pin (EPS12V)
PCIe-Anschlüsse	4 x 6+2 Pin
SATA-Anschlüsse	8 x SATA
Peripherieanschlüsse	4 x Molex 4 Pin
Lüfter	135 mm, doppeltes Kugellager
0-dB-Funktion	Ja (Taste zum Deaktivieren)
Schutzfunktionen	OVP, UVP, OCP, OPP, SCP, OTP
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	20 bis 80 % RH
Wartung und Reinigung	Gerät abziehen und Gitter mit einem trockenen Tuch entstauben; Gehäuse niemals öffnen
Sicherheit	Nicht öffnen, keine Gegenstände einführen, nur die mitgelieferten Kabel verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den ASUS-Kundendienst
Garantie	10 Jahre (je nach Region)

Häufig gestellte Fragen - TUF Gaming 850W Gold ASUS

Wie installiere ich das ASUS TUF Gaming 850W Gold Netzteil?

Befolgen Sie die Anweisungen im Handbuch Ihres Gehäuses. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse, stecken Sie die modularen Kabel an der Rückseite des Netzteils ein, und verbinden Sie die Kabel mit dem Mainboard und den Peripheriegeräten (24 Pin, CPU, PCIe, SATA). Schließen Sie schließlich das Netzkabel an und schalten Sie den Schalter auf I.

Was tun, wenn der Lüfter des Netzteils nicht läuft?

Der 0-dB-Modus ermöglicht es dem Lüfter, bei geringer Last anzuhalten. Wenn der Lüfter dauerhaft laufen soll, drücken Sie die Taste 0 dB auf der Rückseite des Netzteils, um diese Funktion zu deaktivieren.

Ist dieses Netzteil mit meinem Mainboard kompatibel?

Ja, es ist mit Standard-ATX-Mainboards kompatibel. Es verfügt über einen 24-Pin-Hauptanschluss (20+4) und zwei CPU-4+4-Pin-Anschlüsse. Überprüfen Sie die Anforderungen Ihres Mainboards.

Kann ich modulare Kabel eines anderen Netzteils verwenden?

Nein, verwenden Sie ausschließlich die mit diesem Netzteil mitgelieferten Kabel. Kabel anderer Modelle können eine andere Pinbelegung haben und Ihre Komponenten beschädigen.

Was bedeuten die verschiedenen Schutzfunktionen des Netzteils?

Die Schutzfunktionen umfassen: OVP (Überspannung), UVP (Unterspannung), OCP (Überstrom), OPP (Überlast), SCP (Kurzschluss), OTP (Übertemperatur). Sie unterbrechen die Stromversorgung bei Fehlern.

Wie reinige ich das Netzteil?

Ziehen Sie das Netzteil vom Stromnetz ab. Verwenden Sie ein trockenes Tuch oder Druckluft, um die Lüftungsgitter zu entstauben. Öffnen Sie niemals das Gehäuse, da gefährliche Spannungen anliegen.

Wie lang ist die Garantie für dieses Produkt?

ASUS gewährt auf dieses Netzteil eine Garantie von 10 Jahren (vorbehaltlich regionaler Bedingungen). Bewahren Sie den Kaufbeleg auf und entfernen Sie nicht die Abdeckung, da die Garantie sonst erlischt.

Ist dieses Netzteil leise?

Ja, dank des 0-dB-Modus stoppt der Lüfter bei geringer Last vollständig. Bei mittlerer bis hoher Last dreht der Lüfter mit niedriger Drehzahl für einen nahezu geräuschlosen Betrieb.

Was tun, wenn der Computer nach der Installation nicht startet?

Überprüfen Sie, ob der Schalter auf der Rückseite des Netzteils auf I steht, alle Kabel fest eingesteckt sind und das Netzkabel angeschlossen ist. Stellen Sie außerdem sicher, dass die 0-dB-Taste nicht in der lautlosen Position blockiert ist.

Kann ich dieses Netzteil für eine leistungsstarke Grafikkarte verwenden?

Ja, es verfügt über vier PCIe-6+2-Pin-Anschlüsse, die für die meisten High-End-Grafikkarten ausreichen. Überprüfen Sie die vom Grafikkartenhersteller empfohlene Leistung (normalerweise unter 850 W).

BEDIENUNGSANLEITUNG TUF Gaming 850W Gold ASUS

Schnellstartanleitung (Deutsch)

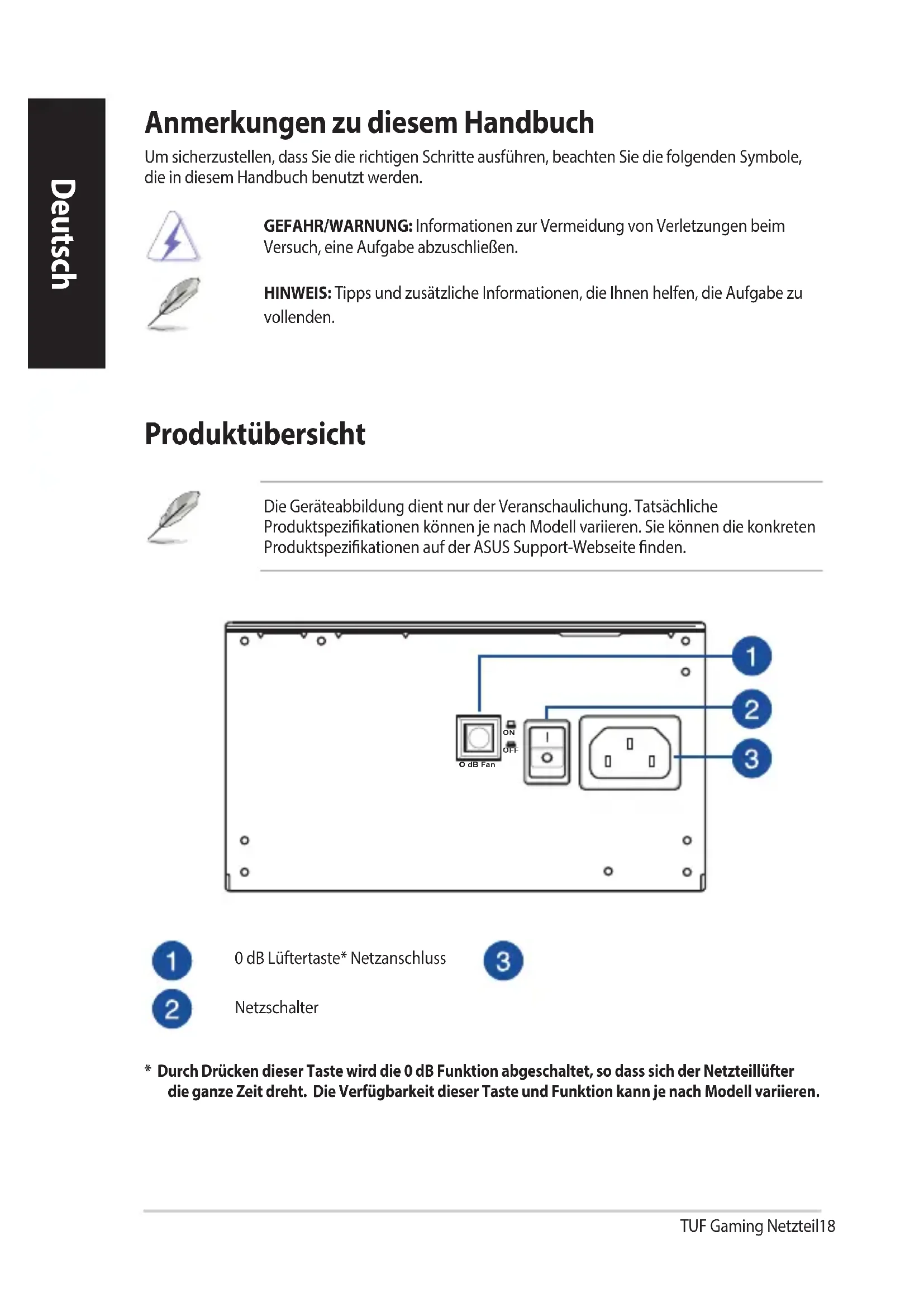

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch verwendet werden.

GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe auszuführen.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

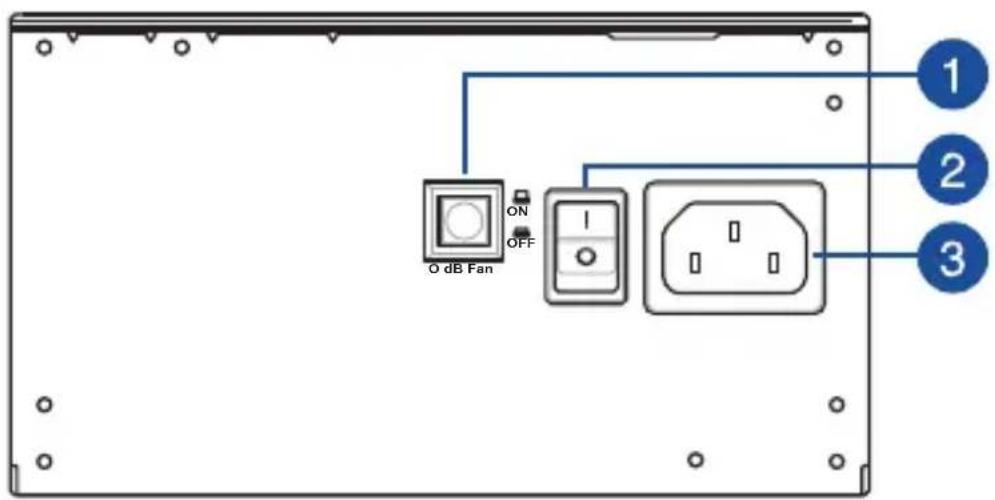

Produktübersicht

Die Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren. Sie können die konkreten Produktspezifikationen auf der ASUS Support-Website finden.

1

0 dB Lüftertaste* Netzanschluss

2

Netzschalter

• Durch Drücken dieser Taste wird die 0 dB Funktion abgeschaltet, so dass sich der Netzteilüfter die ganze Zeit dreht. Die Verfügbarkeit dieser Taste und Funktion kann je nach Modell variieren.

Einbau Ihres Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und ähnliche Stromkabel und angeschlossenen Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und befestigen Sie Ihr Netzteil mit den Montageschrauben in Ihrem Gehäuse.
2. Schließen Sie die mitgelieferten Kabel an Ihr Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach Ihren Wünschen mit dem Motherboard und Ihren Peripheriegeräten. Sie können in der untenstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

• Die Stromanschlüsse können sich je nach Modell des Netzteils unterscheiden.
• Weitere Informationen zur Position der Stromanschlüsse und zu den unten erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.
• Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.
• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsocket auf dem Motherboard.
• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn nötig.
• Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.
• Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.
• Schließen Sie Ihr Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.
• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzteil einzuschalten.

Sicherheitsinformationen

• Im Netzteil sind hohe Stromspannungen vorhanden. Es ist extrem gefährlich, das Netzteilgehäuse zu öffnen oder zu versuchen, das Netzteil zu reparieren oder zu reinigen. Sie können NIEMALS, egal unter welchen Umständen, das Netzteil öffnen.
• Die Garantie erlischt, wenn die Abdeckung des Netzteils geöffnet wurde. Im Inneren des Netzteils befinden sich keine wartungsfähigen Komponenten.
• Stecken Sie KEINE Gegenstände in das Netzteil.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Belüftungsbereich des Netzteils, da dies die Luftzirkulation behindern oder einschränken kann.
• Verwenden Sie NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Verwenden Sie das Netzteil NICHT in der Nähe von Wasser, bei hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Das Netzteil sollte in geeigneter Umgebung betrieben werden. (Betriebstemperatur: 0°C bis 40°C , relative Luftfeuchtigkeit: 20% bis 80% )
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Die Nichteinhaltung von Herstelleranweisungen und Sicherheitshinweisen führt sofort zum Erlöschen der Garantie.
