MANUAL DE USUARIO TUF Gaming 850W Gold ASUS

Guia de Inicio Rápido (Portugues do Brasil)

Vodič za brzi početak (Hrvatski)

Guía de inicios rápido (Espanol)

Kratko uputstvo za početak (Srpski)

Vodic za hitri zaacetek (Slovenscina)

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en practica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes SYMBOLOS, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Informacion destinada a mitigar posibles lesiones al efectuar unaarea.

NOTA: Sugerencias e informacion complementaria que facilitan la realizacion de tareas.

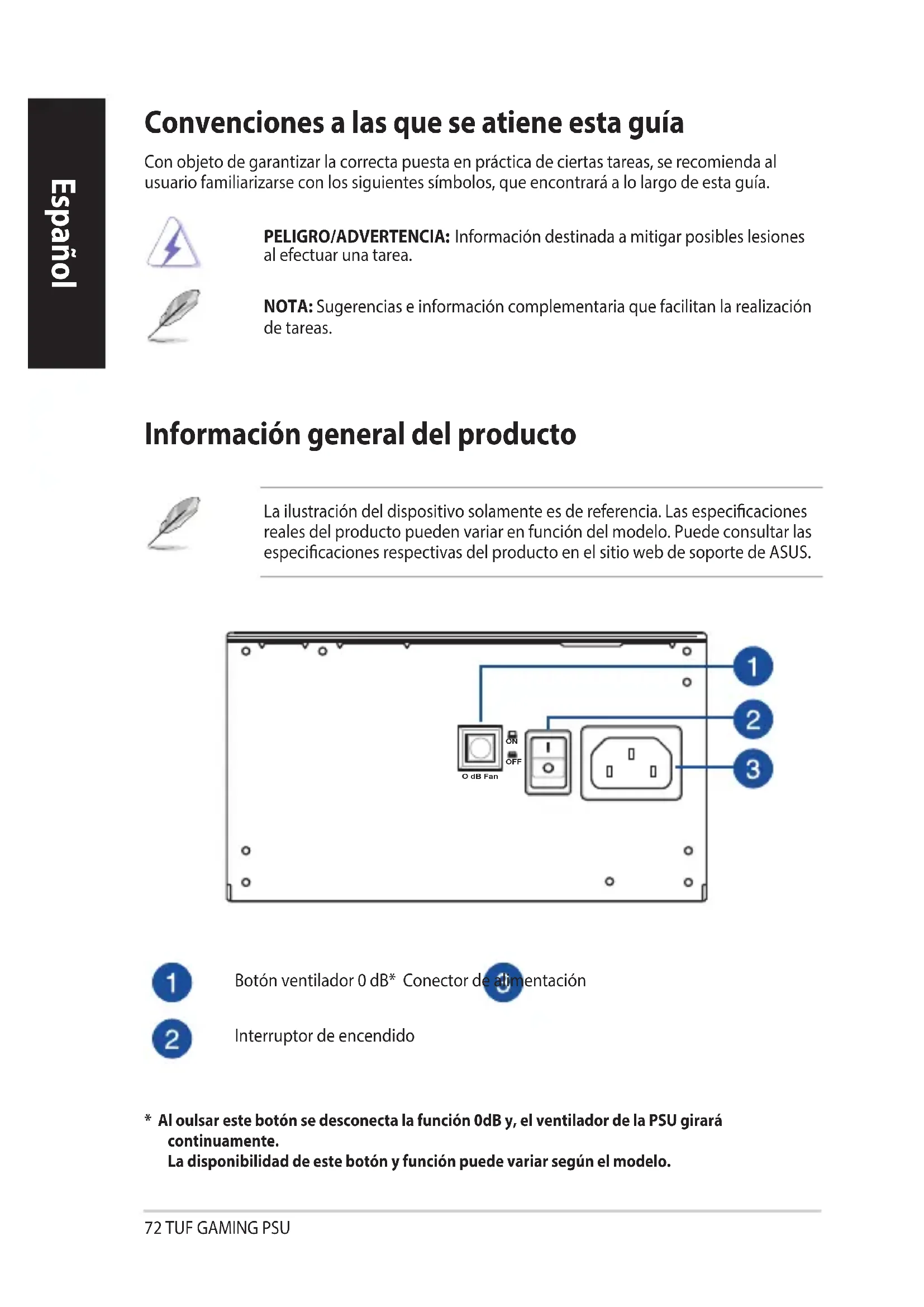

Información general del producto

La ilustración del dispositivo solamente es de referencia. Las asignaciones reales del producto peuvent variar en función del modelo. Puede consultar las asignaciones respectivas del producto en el Sitio web de soporte de ASUS.

Botón ventilador 0 dB* Conector de alimentación

Interruptor de encendido

• Al oulsar este botón se desconecta la función 0dB y, el ventilador de la PSU girará continually. La disponible de este botón y funciona puede variar según el modelos.

Instalar la fuente de alimentacion

Antes de instalar o quitar cables, asegúrese de que el sistema está apagado y que todos los cables de alimentación del sistemas y de los dispositivos connectados están desconnectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentacion al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentacion.
3. Conecte los connectores de alimentacion a la plac base y los dispositivos periféricos de acuerdo a sus necessities. Puede consultar la lista seguiente para comprobar a qué dispositivos se pueda enchufar cada conector de alimentacion.

• Los conectores de alimentacion peuvent variar entre los differentes modelos de fuente de alimentacion.

• Consulte el manual de usuario de la planta base para Obtener más información sobre laubicación y la conexión de los conectores de alimentaciónmentionados acontinuación.

• Conecte el conductor de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placá base.

• Conecte el conductor de alimentacion de +12 V de la CPU de 4+4 contactos a la toma de alimentacion de la CPU de la plac base.
• Conecte el conductor de alimentación de periféricos a los dispositivos periféricos si esnecessary.
• Conecte el conductor de alimentacion de +12 V PCI-E de 6+2 contactos a la tarjeta graphical PCI-E.

• Conecte el conductor de alimentacion SATA a los dispositivos con interfaz Serial ATA.

• Conecte launidad de fuente de alimentación a la fuente de alimentación mediante el cable de alimentación incluido.

• Presione el commutador de alimentacion en la posicion "1" para encender la fuente de alimentacion.

Información de seguridad

• Launidad de fuente de alimentaciónutiliza voltajes altos, por lo que es extremadamente peligioso abrir la caja de dicha unidad, asi como intentar repararla o limpiarla. NUNCA, bajo ningúnconcepto, abra la fuente de alimentación.
• La garantía quedará anulada si se abre la tapa de la unidad de fuente de alimentación; en el interior de dicha unidad no hay componentes reparables.
• NO inserte nunca objeto en la unidad de fuente de alimentacion.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la fuente de alimentación, ya que podra obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompanan a launidad de fuente de alimentación.
• NO utilize la unidad de fuente de alimentacion cerca del agua o en entornos con temperatura o humedad elevadas.
• La fuente de alimentación se debe utilizar en entornos adecuados. (Temperatura de funciona: de 0^ a 40^ . Humedad relativa: del 20% al 80% )
• La fuente de alimentación está disnada para integrarse en equipo y no para uso externo o al aire libre.
• El incumplimiento de las instruciones del fabricante y cualesera de las instruciones de seguridad anulará todas las garantías de inmediato.
