Tip de produs	Sursă de alimentare pentru calculator
Marcă	ASUS
Model	TUF Gaming 850W Gold
Putere nominală	850 W
Certificare	80 PLUS Gold
Factor de formă	ATX
Dimensiuni (L x l x H)	15 x 15 x 8.6 cm
Greutate	2.1 kg
Tip cablare	Modular
Conector principal	24 pini (20+4)
Conector CPU	2 x 4+4 pini (EPS12V)
Conectori PCIe	4 x 6+2 pini
Conectori SATA	8 x SATA
Conectori periferici	4 x Molex 4 pini
Ventilator	135 mm, dublu rulment cu bile
Funcție 0 dB	Da (buton pentru dezactivare)
Protecții	OVP, UVP, OCP, OPP, SCP, OTP
Temperatură de funcționare	0 până la 40 °C
Umiditate de funcționare	20 până la 80 % RH
Întreținere și curățare	Deconectați aparatul și curățați de praf grilele cu o cârpă uscată; nu deschideți niciodată carcasa
Siguranță	Nu deschideți, nu introduceți obiecte, utilizați numai cablurile furnizate
Piese de schimb și reparabilitate	Nicio piesă reparabilă de utilizator; contactați serviciul post-vânzare ASUS
Garanție	10 ani (în funcție de regiune)

Întrebări frecvente - TUF Gaming 850W Gold ASUS

Cum se instalează sursa de alimentare ASUS TUF Gaming 850W Gold?

Urmați instrucțiunile din manualul carcasei dvs. Fixați sursa în carcasă cu șuruburile furnizate, conectați cablurile modulare în spatele sursei, apoi conectați cablurile la placa de bază și la periferice (24 pini, CPU, PCIe, SATA). În final, conectați cablul de alimentare și comutați întrerupătorul pe I.

Ce trebuie făcut dacă ventilatorul sursei nu se rotește?

Modul 0 dB permite ventilatorului să se oprească atunci când sarcina este scăzută. Dacă doriți să funcționeze continuu, apăsați butonul 0 dB din spatele sursei pentru a dezactiva această funcție.

Este această sursă compatibilă cu placa mea de bază?

Da, este compatibil cu plăcile de bază ATX standard. Oferă un conector principal de 24 de pini (20+4) și doi conectori CPU de 4+4 pini. Verificați cerințele plăcii dvs. de bază.

Pot folosi cabluri modulare de la altă sursă?

Nu, utilizați numai cablurile furnizate cu această sursă. Cablurile altor modele pot avea o configurație diferită a pinilor și pot deteriora componentele.

Ce semnifică diferitele protecții ale sursei?

Protecțiile includ: OVP (supratensiune), UVP (subtensiune), OCP (supracurent), OPP (supraputere), SCP (scurtcircuit), OTP (supraîncălzire). Acestea întrerup alimentarea în caz de defecțiune.

Cum se curăță sursa de alimentare?

Deconectați sursa de la priză. Utilizați o cârpă uscată sau o cutie cu aer comprimat pentru a curăța praful de pe grilele de ventilație. Nu deschideți niciodată carcasa, deoarece persistă tensiuni periculoase.

Care este garanția acestui produs?

ASUS oferă o garanție de 10 ani pentru această sursă (sub rezerva condițiilor regionale). Păstrați factura de cumpărare și nu îndepărtați capacul, sub pedeapsa anulării.

Este această sursă silențioasă?

Da, datorită modului 0 dB, ventilatorul se oprește complet la sarcină scăzută. La sarcină moderată până la ridicată, ventilatorul se rotește la viteză redusă pentru o funcționare aproape silențioasă.

Ce trebuie făcut dacă computerul nu pornește după instalare?

Verificați dacă întrerupătorul din spatele sursei este pe I, dacă toate cablurile sunt bine introduse și dacă cablul de alimentare este conectat. Asigurați-vă, de asemenea, că butonul 0 dB nu este blocat în poziția silențioasă.

Pot folosi această sursă pentru o placă grafică de înaltă performanță?

Da, dispune de patru conectori PCIe 6+2 pini, suficienți pentru majoritatea plăcilor grafice de top. Verificați puterea recomandată de producătorul plăcii grafice (de obicei sub 850 W).

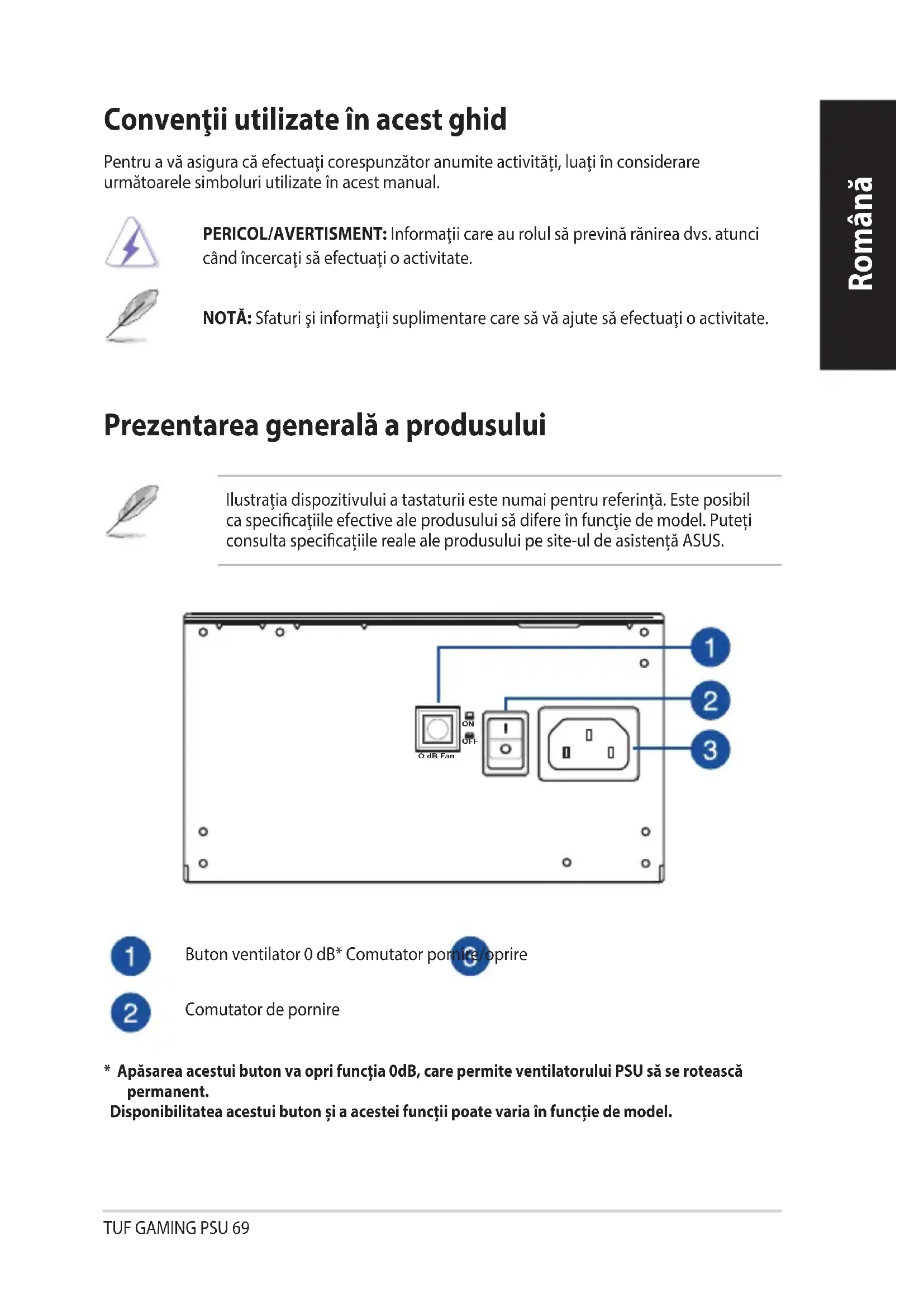

MANUAL DE UTILIZARE TUF Gaming 850W Gold ASUS

Pentru a vă asigura că efectuați corespunzător anumite activități, luați în considerare următoarele simboluri utilizate în acest manual.

PERICOL/AVERTISMENT: Informații care au rolul să prevină rănirea dvs. atunci când încercați să efectuați o activitate.

NOTĂ: Sfaturi și informații suplimentare care să vă ajute să efectuați o activitate.

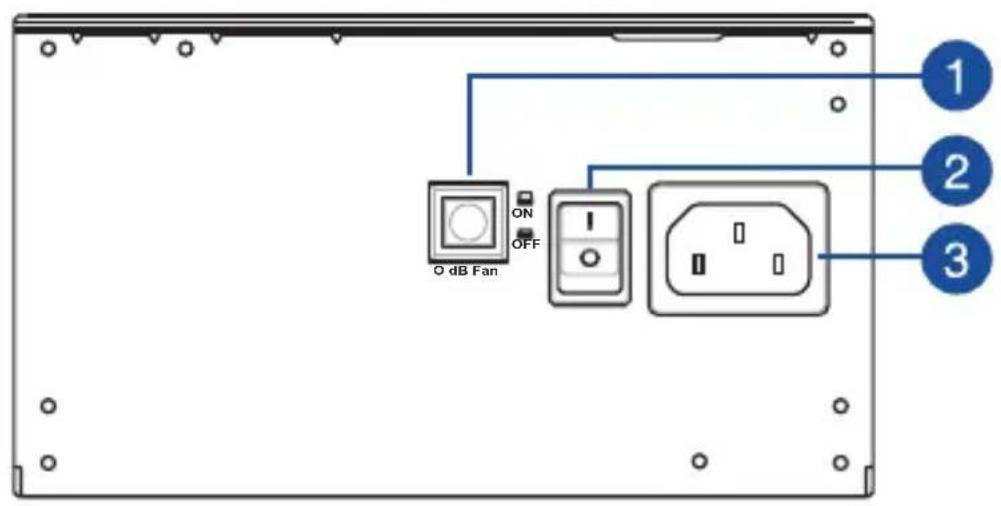

Prezentarea generală a produsului

Ilustrația dispozitivului și a tastaturii este numai pentru referință. Este posibil ca specificațiile efective ale produsului să difere în funcție de model. Puteți consulta specificațiile reale ale produsului pe site-ul de asistență ASUS.

• Apăsarea acestui buton va opri funcția 0dB, care permite ventilatorului PSU să se rotească permanent.

Disponibilitatea acestui buton și a acestei funcții poate varia în funcție de model.

Instalarea unității de alimentare cu curent

Înainte de a instala sau de a scoate cablurile, asigurați-vă că sistemul este oprit și că toate cablurile de alimentare pentru sistem și toate dispozitivele atașate sunt deconectate.

1. Urmați instrucțiunile din manualul șasiului și fixați unitatea de alimentare în șasiu folosind șuruburile de montare.
2. Conectați cablurile incluse în unitatea de alimentare.
3. Conectați conectorii de alimentare la placa de bază și la dispozitivele periferice în funcție de preferințele dvs. Puteți consulta lista de mai jos pentru a verifica la ce dispozitive poate fi conectat fiecare conector de alimentare.

• Conectorii de alimentare pot varia între diferitele modele de unități de alimentare cu curent.
• Consultați manualul de utilizare al plăcii de bază pentru mai multe informații despre locație și conectarea conectorilor de alimentare menționați mai jos.
• Conectați conectorul principal de alimentare cu 24 de pini sau 20 de pini la conectorul de alimentare cu 24 sau 20 de pini al plăcii de bază.
• Conectați conectorul de alimentare CPU +12 V cu 4+4 pini la priza de alimentare CPU de pe placa de bază.
• Conectați conectorul de alimentare periferic cu 4 pini la dispozitivele periferice dacă este necesar.
• Conectați conectorul de alimentare PCI-E +12 V cu 6+2 pini la placa grafică PCI-E.
• Conectați conectorul de alimentare SATA la dispozitivele cu interfață Serial ATA.
• Conectați unitatea de alimentare cu curent la o sursă de alimentare folosind cablul de alimentare inclus.
• Comutați întrerupătorul de alimentare în poziția „I” pentru a porni unitatea de alimentare cu curent.

Informații pentru utilizarea în condiții de siguranță

• Există tensiuni înalte în sursa de alimentare cu curent, este foarte periculos să deschideți carcasa sursei de alimentare sau să încercați să reparați/curățați unitatea de alimentare cu curent. Nu trebuie NICIODATĂ, în niciun caz, să deschideți unitatea de alimentare cu curent.
• Garanția va deveni nulă dacă capacul sursei de alimentare cu curent este deschis; în interiorul unității de alimentare nu există componente care să poată fi reparate.
• NU introduceți obiecte în unitatea de alimentare cu curent.
• Nu așezați obiecte în fața ventilatorului sau zona de ventilație a sursei de alimentare care ar putea împiedica sau restricționa fluxul de aer.
• UTILIZAȚI NUMAI cablurile modulare grupate cu unitatea de alimentare.
• NU utilizați unitatea de alimentare cu curent în apropierea apei sau în medii cu temperatură înaltă sau cu umiditate ridicată.
• Unitatea de alimentare cu curent trebuie să funcționeze într-un mediu adecvat. (Temperatura de funcționare: 0°C până la 40°C ; umiditate relativă: de la 20% la 80% )
• Unitatea de alimentare cu curent este destinată integrării într-un computer și nu este destinată utilizării externe sau în aer liber.
• Nerespectarea instrucțiunilor producătorului și a oricăror instrucțiuni de siguranță vor anula imediat toate garanțiile.
