Vrsta izdelka	Napajalnik za računalnik
Znamka	ASUS
Model	TUF Gaming 850W Gold
Nazivna moč	850 W
Certifikat	80 PLUS Gold
Oblika	ATX
Mere (D x Š x V)	15 x 15 x 8,6 cm
Teža	2,1 kg
Vrsta ožičenja	Modularno
Glavni priključek	24 nožic (20+4)
Priključek za CPU	2 x 4+4 nožic (EPS12V)
Priključki PCIe	4 x 6+2 nožic
Priključki SATA	8 x SATA
Priključki za periferijo	4 x Molex 4 nožice
Ventilator	135 mm, dvojni kroglični ležaj
Funkcija 0 dB	Da (gumb za izklop)
Zaščite	OVP, UVP, OCP, OPP, SCP, OTP
Delovna temperatura	0 do 40 °C
Delovna vlažnost	20 do 80 % RH
Vzdrževanje in čiščenje	Odklopite napravo in s suho krpo odstranite prah z rešetk; nikoli ne odpirajte ohišja
Varnost	Ne odpirajte, ne vstavljajte predmetov, uporabljajte samo priložene kable
Nadomestni deli in popravljivost	Nobenih delov, ki jih lahko popravi uporabnik; obrnite se na ASUS servis
Garancija	10 let (odvisno od regije)

Pogosto zastavljena vprašanja - TUF Gaming 850W Gold ASUS

Kako namestiti napajalnik ASUS TUF Gaming 850W Gold?

Sledite navodilom v priročniku vašega ohišja. Pritrdite napajalnik v ohišje s priloženimi vijaki, priključite modularne kable na zadnji strani napajalnika, nato povežite kable z matično ploščo in napravami (24 nožic, CPU, PCIe, SATA). Nazadnje priključite napajalni kabel in preklopite stikalo na I.

Kaj storiti, če ventilator napajalnika ne deluje?

Način 0 dB omogoča, da se ventilator ustavi, ko je obremenitev nizka. Če želite, da deluje neprekinjeno, pritisnite gumb 0 dB na zadnji strani napajalnika, da izklopite to funkcijo.

Ali je ta napajalnik združljiv z mojo matično ploščo?

Da, združljiv je s standardnimi ATX matičnimi ploščami. Zagotavlja glavni priključek 24 nožic (20+4) in dva priključka CPU 4+4 nožic. Preverite zahteve vaše matične plošče.

Ali lahko uporabim modularne kable iz drugega napajalnika?

Ne, uporabite samo kable, priložene temu napajalniku. Kabli drugih modelov imajo lahko drugačno razporeditev nožic in poškodujejo vaše komponente.

Kaj pomenijo različne zaščite napajalnika?

Zaščite vključujejo: OVP (prenapetostna), UVP (podnapetostna), OCP (nadtočna), OPP (preobremenitvena), SCP (kratkostična), OTP (pregrevalna). Ob napaki izklopijo napajanje.

Kako očistiti napajalnik?

Odklopite napajalnik iz električnega omrežja. Uporabite suho krpo ali stisnjen zrak za odstranjevanje prahu z rešetk. Nikoli ne odpirajte ohišja, saj lahko ostane nevarna napetost.

Kakšna je garancija za ta izdelek?

ASUS ponuja 10-letno garancijo za ta napajalnik (odvisno od regionalnih pogojev). Shranite račun in ne odstranjujte pokrova, sicer garancija preneha veljati.

Ali je ta napajalnik tih?

Da, zahvaljujoč načinu 0 dB se ventilator pri nizki obremenitvi popolnoma ustavi. Pri zmerni do visoki obremenitvi ventilator deluje pri nizki hitrosti, kar omogoča skoraj tiho delovanje.

Kaj storiti, če se računalnik po namestitvi ne zažene?

Preverite, ali je stikalo na zadnji strani napajalnika v položaju I, ali so vsi kabli dobro priključeni in ali je napajalni kabel vtičen. Prav tako se prepričajte, da gumb 0 dB ni blokiran v tihem položaju.

Ali lahko ta napajalnik uporabim za zmogljivo grafično kartico?

Da, ima štiri priključke PCIe 6+2 nožic, kar zadostuje za večino vrhunskih grafičnih kartic. Preverite priporočeno moč proizvajalca grafične kartice (običajno manj kot 850 W).

NAVODILA ZA UPORABO TUF Gaming 850W Gold ASUS

Instalacija napajalnika

OPOMBA: Nasveti in dodatne informacije za pomoč pri dokončanju naloge.

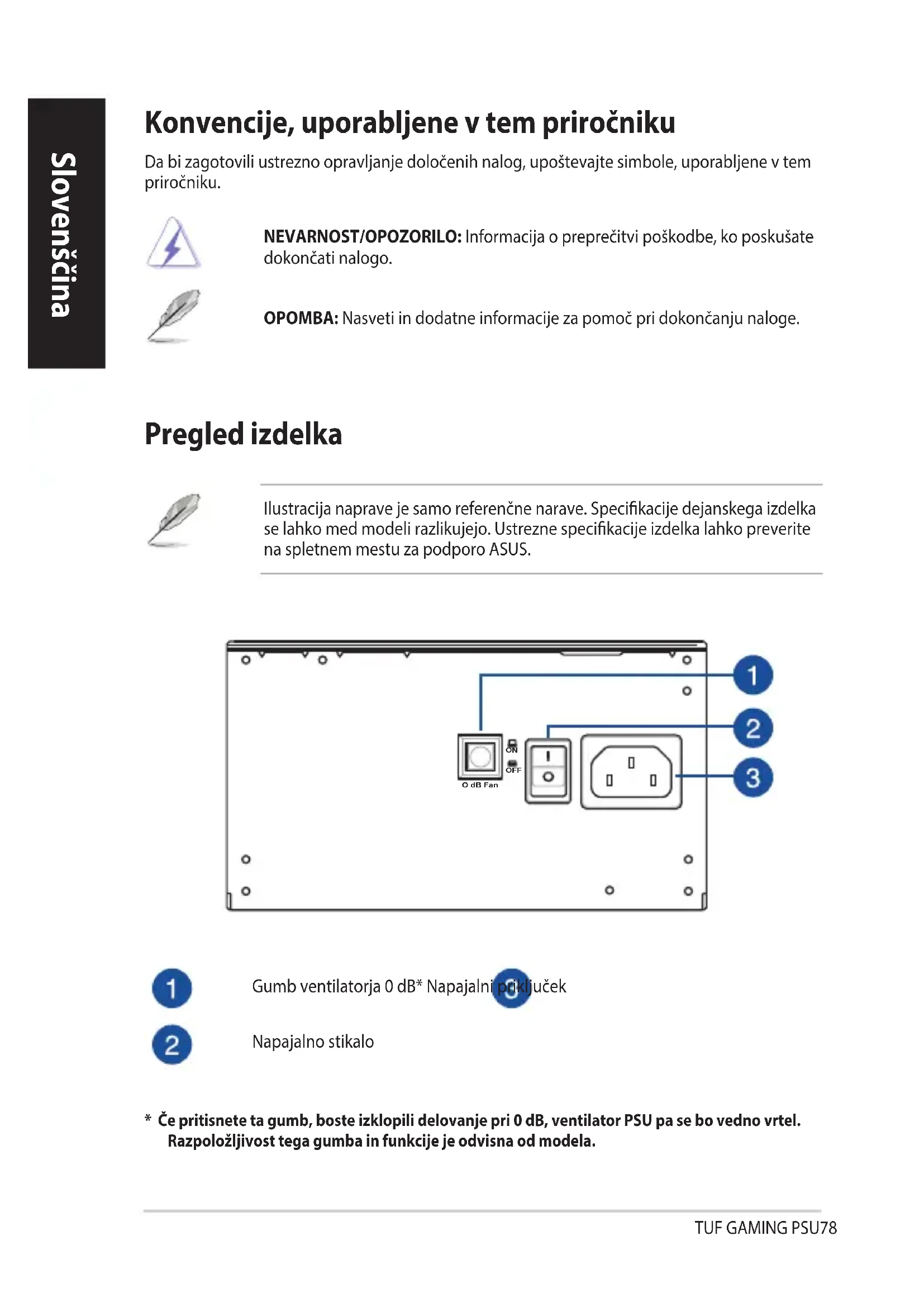

Pregled izdelka

Ilustracija naprave je samo referenčne narave. Specifikacije dejanskega izdelka se lahko razlikujejo med modeli. Ustrezne specifikacije izdelka lahko preverite na spletnem mestu za podporo ASUS.

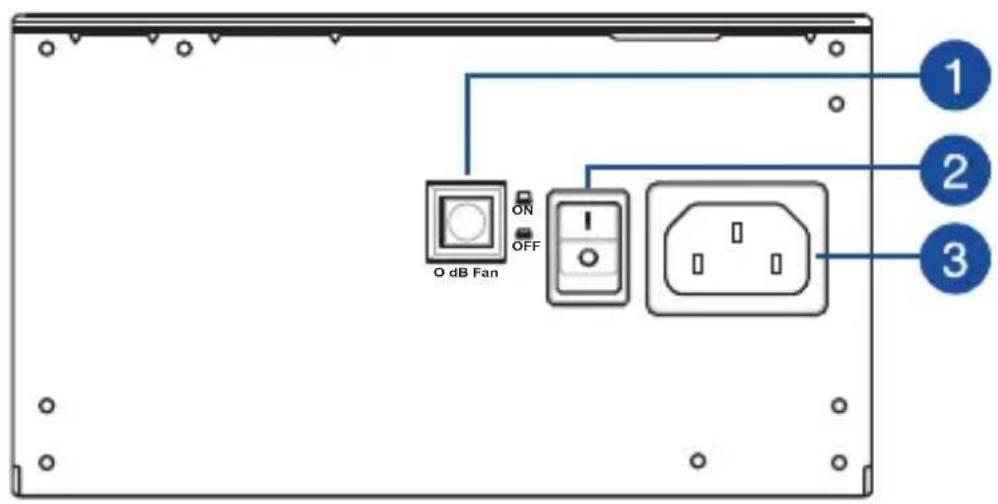

Gumb ventilatorja 0 dB* Napajalni priključek

Napajalno stikalo

• Če pritisnete ta gumb, boste izklopili delovanje pri 0 dB, ventilator PSU pa se bo vedno vrtel. Razpoložljivost tega gumba in funkcije je odvisna od modela.

Nameščanje napajalne enote

Pred nameščanjem ali odstranjevanjem kablov poskrbite, da je sistem izklopljen ter da so vsi napajalni kabli za sistem in vse priključene naprave odklopljeni iz električnega omrežja.

1. Upoštevajte navodila v priročniku za ohišje in napajalno enoto priključite v ohišje s pomočjo namestitvenih vijakov.
2. Sveženj kablov priključite v napajalno enoto.
3. Priključke za napajanje priključite v matično ploščo in zunanje naprave skladno s svojimi željami. S pomočjo spodnjega seznama preverite, v katere naprave je mogoče priključiti kateri priključek za napajanje.

• Priključki za napajanje se lahko razlikujejo med različnimi modeli napajalnih enot.
• Za več informacij glede lokacije in priključitve priključkov za napajanje, navedenih spodaj, glejte navodila za uporabo matične plošče.
• 24-pinski ali 20-pinski glavni priključek za napajanje priključite na 24- ali 20-pinski priključek za napajanje na matični plošči.
• 4 + 4-pinski CPE +12-V priključek za napajanje priključite v električno vtičnico CPE na matični plošči.

4-pinski zunanji priključek za napajanje po potrebi priključite v zunanje naprave.

• 6 + 2-pinski priključek za napajanje PCI-E +12 V priključite v grafično kartico PCI-E.
• Priključek za napajanje SATA priključite v naprave s serijskim vmesnikom ATA.
• Napajalno enoto priključite v vir napajanja s pomočjo svežnja napajalnega kabla.
• Stikalo za vklop preklopite v položaj « za vklop napajalne enote.

Informacije o varnosti

• V napajalni enoti so prisotne visoke napetosti, zato je izjemno nevarno odpirati napajalno ohišje oziroma popravljati/čistiti napajalno enoto. NIKOLI, pod nobenimi pogoji ne poskušajte odpreti napajalne enote.
• Če boste odprli pokrov napajalne enote, boste izničili garancijo. V notranjosti napajalne enote ni komponent, ki bi jih bilo mogoče servisirati. V napajalno enoto NE vstavljajte nobenih predmetov.
• NE postavljajte predmetov pred ventilator ali prezračevalno območje napajalne enote, ki lahko ovirajo oz. preprečujejo dotok zraka. UPORABLJAJTE SAMO modularne kable, priložene napajalni enoti.
• Napajalne enote NE uporabljajte v bližini vode oziroma v okoljih z visoko temperaturo ali visoko vlažnostjo.
• Napajalno enoto uporabljajte v ustreznem okolju. (Delovna temperatura: 0 do 40 °C, relativna vlažnost: 20 % do 80 %)
• Napajalna enota je namenjena integraciji v računalnik in ne zunanji uporabi ali uporabi na prostem.
• Neupoštevanje navodil proizvajalca in varnostnih navodil nemudoma izniči vsa jamstva in garancije.
