Tip izdelka	Matična plošča
Znamka	ASUS
Model	TUF Gaming 450B
Socket procesorja	AM4
Chipset	AMD B450
Format	ATX
Podprti pomnilnik	DDR4, do 128 GB, 4 reže
Glavni napajalni konektor	24-pinski
CPU konektor	8-pinski (4+4)
Reže PCIe	x16 (x1, x4 nastavljivo)
Vrata SATA	6x SATA 6 Gb/s
Zadnji USB	2x USB 3.2 Gen2, 4x USB 3.2 Gen1, 2x USB 2.0
Video izhod	HDMI, DisplayPort
Omrežje	Realtek 1 Gb Ethernet
Zvok	Realtek ALC887, 8 kanalov
Dimenzije	30.5 cm x 24.4 cm (standard ATX)
Teža	Približno 1 kg
Vzdrževanje	Čistite z mehko, suho krpo. Ne uporabljajte tekočin.
Varnost	Pred kakršnim koli posegom izključite napajanje. Izogibajte se vlagi.
Rezervni deli / popravljivost	Kontaktirajte ASUS za poprodajne storitve.

Pogosto zastavljena vprašanja - TUFGaming450B ASUS

Kakšno vrsto procesorja lahko namestim na TUF Gaming 450B?

Matična plošča podpira procesorje AMD Ryzen s socketom AM4, vključno s serijami Ryzen 3000, 4000G in 5000 (po posodobitvi BIOS-a).

Kako namestim matično ploščo v ohišje?

Pritrdite matično ploščo na distančnike v ohišju tako, da poravnate montažne luknje. Uporabite priložene vijake. Prepričajte se, da je zadnja I/O plošča pravilno nameščena.

Kje se nahaja CPU napajalni konektor?

8-pinski (4+4) CPU konektor se nahaja blizu socket procesorja. Nanj priključite napajalni kabel CPU iz napajalnika.

Ali lahko uporabim pomnilniške module DDR4, ki niso navedeni v QVL?

Da, vendar združljivost ni zagotovljena. Priporočljivo je preveriti seznam združljivosti (QVL) na spletni strani ASUS za optimalne zmogljivosti.

Kako posodobim BIOS na TUF Gaming 450B?

Prenesite najnovejšo različico BIOS-a s spletnega mesta ASUS. Uporabite vgrajeno orodje EZ Flash v BIOS-u ali uporabite zagonski USB ključ. Funkcija USB BIOS Flashback je na voljo pri nekaterih modelih.

Kakšne so diagnostične LED lučke?

Matična plošča ima LED za CPU, RAM, VGA in Boot. V primeru težave ostane ustrezna LED prižgana, kar kaže na vir okvare.

Kako povežem sprednjo ploščo ohišja?

Oglejte si priročnik za razporeditev nožic. Konektorji vključujejo Power SW, Reset SW, LED napajanja, LED trdega diska. Priključite jih na blok JFP1 na matični plošči.

Ali je matična plošča združljiva s PCIe 4.0?

Chipset B450 podpira PCIe 3.0. Reže PCIe x16 delujejo v načinu 3.0. Za PCIe 4.0 potrebujete procesor Ryzen serije 5000 ali 3000 z matično ploščo B550 ali X570.

Koliko SATA vrat je na voljo?

Ima 6 SATA 6 Gb/s vrat, kar omogoča priklop več trdih diskov ali SSD-jev.

Kaj storiti, če se matična plošča ne vklopi?

Preverite napajalne povezave (24-pinski in CPU). Prepričajte se, da je stikalo napajalnika v položaju ON. Preizkusite z enim pomnilniškim modulom in odstranite vse nebistvene naprave.

NAVODILA ZA UPORABO TUFGaming450B ASUS

Vodič za hitri začetek (SL)

Snabbstartshandbok (SW)

NEVARNOST/OPOZORILO: Informacija o preprečitvi poškodbe, ko poskušate dokončati nalogo.

OPOMBA: Nasveti in dodatne informacije za pomoč pri dokončanju naloge.

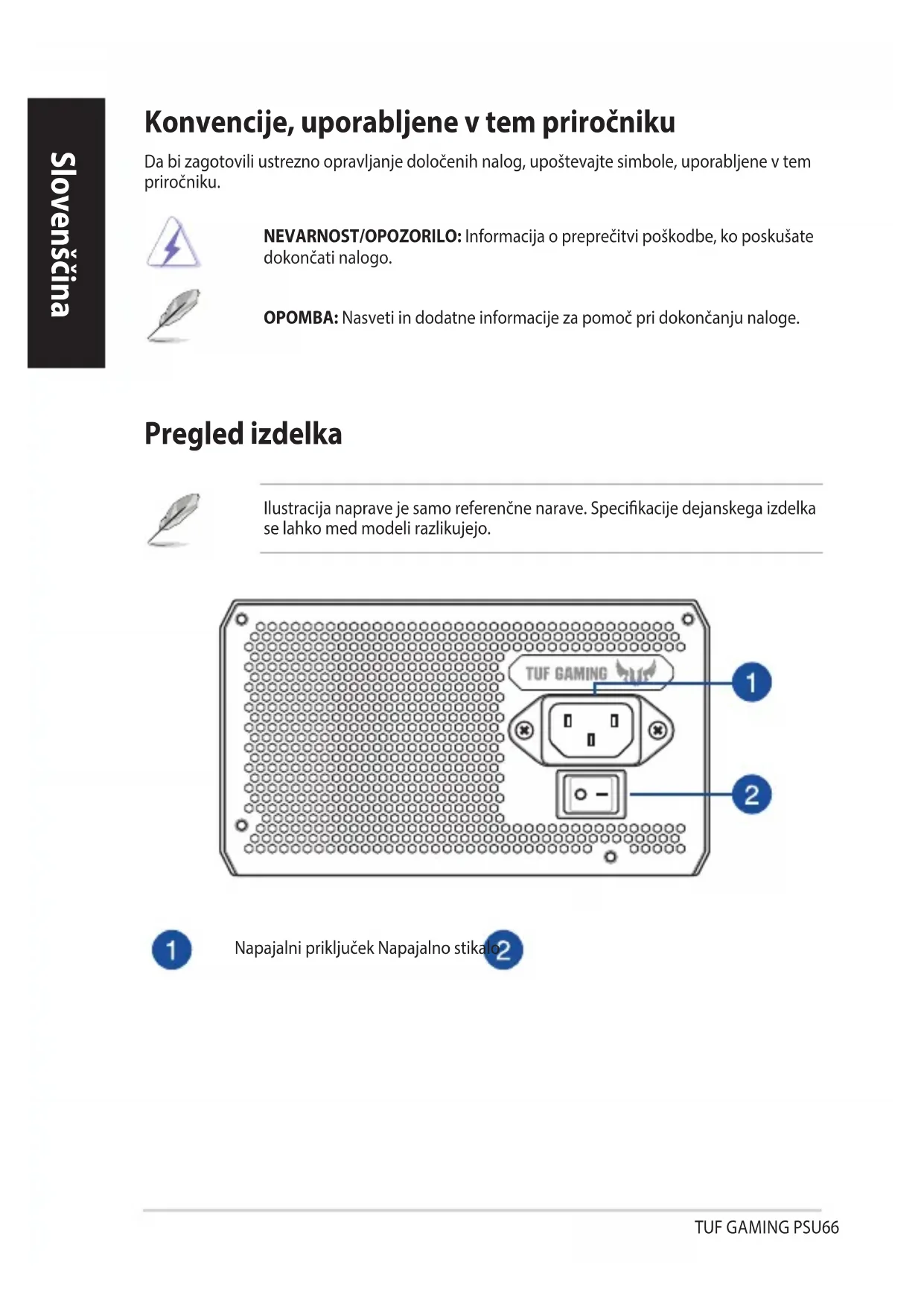

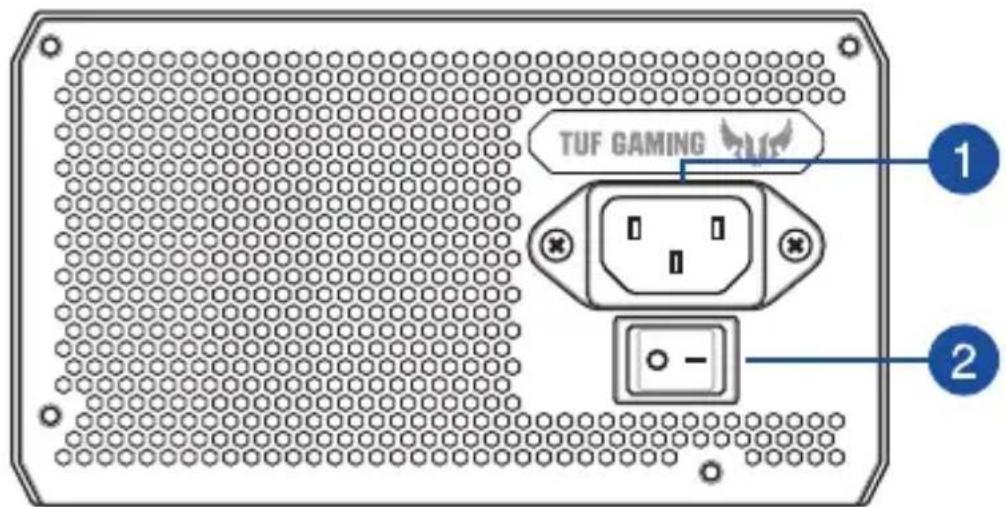

Pregled izdelka

Ilustracija naprave je samo referenčne narave. Specifikacije dejanskega izdelka se lahko med modeli razlikujejo.

Nameščanje napajalne enote TUF GAMING

Pred nameščanjem ali odstranjevanjem kablov poskrbite, da je sistem izklopljen ter da so vsi napajalni kabli za sistem in vse priključene naprave odklopljene iz električnega omrežja.

1. Upoštevajte navodila v priročniku za ohišje in napajalno enoto TUF GAMING priključite v ohišje s pomočjo namestitvenih vijakov.
2. Sveženj kablov priključite v napajalno enoto TUF GAMING.
3. Priključke za napajanje priključite v matično ploščo in zunanje naprave v skladu s svojimi željami. S pomočjo spodnjega seznama preverite, v katere naprave je mogoče priključiti kateri priključek za napajanje.

• Priključki za napajanje se lahko razlikujejo med različnimi modeli napajalnih enot TUF GAMING.

• Za več informacij glede lokacije in priključitve priključkov za napajanje, navedenih spodaj, glejte navodila za uporabo matične plošče.

• 24-pinski ali 20-pinski glavni priključek za napajanje priključite na 24- ali 20-pinski priključek za napajanje na matični plošči.

• 4 + 4-pinski CPE +12-V priključek za napajanje priključite v električno vtičnico CPE na matični plošči.

• 4-pinski zunanji priključek za napajanje po potrebi priključite v zunanje naprave.

• 6 + 2-pinski priključek za napajanje PCI-E +12 V priključite v grafično kartico PCI-E.

• Priključek za napajanje SATA priključite v naprave s serijskim vmesnikom ATA.

• Napajalno enoto TUF GAMING priključite v vir napajanja s pomočjo svežnja napajalnega kabla.

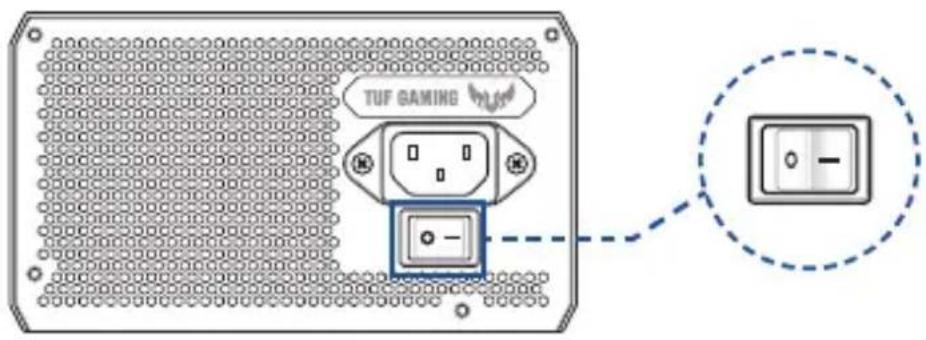

• Stikalo za vklop preklopite v položaj »l« za vklop napajalne enote.

• V napajalni enoti so prisotne visoke napetosti, zato je izjemno nevarno odpirati napajalno ohišje oziroma popravljati/čistiti napajalno enoto. NIKOLI, po nobenimi pogoji ne poskušajte odpreti napajalne enote.
- Če boste odprli pokrov napajalne enote, boste izničili garancijo. V notranjosti napajalne enote ni komponent, ki bi jih bilo mogoče servisirati.
• V napajalno enoto NE vstavljajte nobenih predmetov.
- NE postavljajte predmetov pred ventilator ali prezračevalno območje napajalne enote, ki lahko ovirajo oz. preprečujejo dotok zraka.
- UPORABLJAJTE SAMO modularne kable, priložene napajalni enoti.
- Napajalne enote NE uporabljajte v bližini vode oziroma v okoljih z visoko temperaturo ali visoko vlažnostjo.
- Napajalno enoto uporabljajte v ustreznem okolju. (Delovna temperatura: 0 °C do 40 °C, relativna vlažnost: 5 % do 95 %)
- Napajalna enota je namenjena integraciji v računalnik in ne zunanji uporabi ali uporabi na prostem.
- Neupoštevanje navodil proizvajalca in varnostnih navodil nemudoma izniči vsa jamstva in garancije.

Nalepke z opombami
