Ürün türü	Anakart
Marka	ASUS
Model	TUF Gaming 450B
İşlemci soketi	AM4
Yonga seti	AMD B450
Form faktörü	ATX
Desteklenen bellek	DDR4, 128 GB'a kadar, 4 yuva
Ana güç konektörü	24 pin
CPU konektörü	8 pin (4+4)
PCIe yuvaları	x16 (x1, x4 yapılandırılabilir)
SATA portları	6 x SATA 6 Gb/s
Arka USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Video çıkışı	HDMI, DisplayPort
Ağ	Realtek 1 Gb Ethernet
Ses	Realtek ALC887, 8 kanal
Boyutlar	30.5 cm x 24.4 cm (standart ATX)
Ağırlık	Yaklaşık 1 kg
Bakım	Yumuşak ve kuru bir bezle temizleyin. Sıvı kullanmayın.
Güvenlik	Herhangi bir işlemden önce güç kaynağını fişten çekin. Nemden kaçının.
Yedek parçalar / onarılabilirlik	Satış sonrası hizmet için ASUS ile iletişime geçin.

Sık sorulan sorular - TUFGaming450B ASUS

TUF Gaming 450B'ye hangi tür işlemci takabilirim?

Anakart, AM4 soketli AMD Ryzen işlemcileri destekler; Ryzen 3000, 4000G ve 5000 serileri (BIOS güncellemesi sonrası) dahil.

Anakartı kasaya nasıl takarım?

Montaj deliklerini hizalayarak anakartı kasanın ara parçalarına sabitleyin. Verilen vidaları kullanın. Arka G/Ç panelinin doğru konumlandırıldığından emin olun.

CPU güç konektörü nerededir?

8 pin (4+4) CPU konektörü işlemci soketinin yakınındadır. Güç kaynağından gelen CPU güç kablosunu buna bağlayın.

QVL'de listelenmeyen DDR4 bellek modülleri kullanabilir miyim?

Evet, ancak uyumluluk garanti edilmez. En iyi performans için ASUS web sitesindeki uyumluluk listesine (QVL) başvurmanız önerilir.

TUF Gaming 450B'nin BIOS'u nasıl güncellenir?

ASUS sitesinden en son BIOS sürümünü indirin. BIOS'taki EZ Flash aracını veya önyüklenebilir bir USB sürücü kullanın. USB BIOS Flashback özelliği bazı modellerde mevcuttur.

Teşhis LED göstergeleri nelerdir?

Anakartta CPU, RAM, VGA ve Boot için LED'ler bulunur. Sorun durumunda ilgili LED yanık kalarak arızanın kaynağını belirtir.

Kasanın ön paneli nasıl bağlanır?

Pin yapılandırması için kılavuza bakın. Konektörler Power SW, Reset SW, güç LED'i, sabit disk LED'i içerir. Bunları anakarttaki JFP1 bloğuna bağlayın.

Anakart PCIe 4.0 ile uyumlu mu?

B450 yonga seti PCIe 3.0'ı destekler. PCIe x16 yuvaları 3.0 modunda çalışır. PCIe 4.0 için Ryzen 5000 veya 3000 serisi işlemci ve B550 veya X570 anakart gerekir.

Kaç adet SATA portu mevcuttur?

6 adet SATA 6 Gb/s portu bulunur, böylece birden fazla sabit disk veya SSD bağlanabilir.

Anakart açılmazsa ne yapmalıyım?

Güç bağlantılarını kontrol edin (24 pin ve CPU). Güç kaynağı anahtarının AÇIK olduğundan emin olun. Tek bir RAM modülüyle test edin ve gereksiz tüm çevre birimlerini çıkarın.

KULLANIM KILAVUZU TUFGaming450B ASUS

Hızlı Başlangıç Kılavuzu (TR)

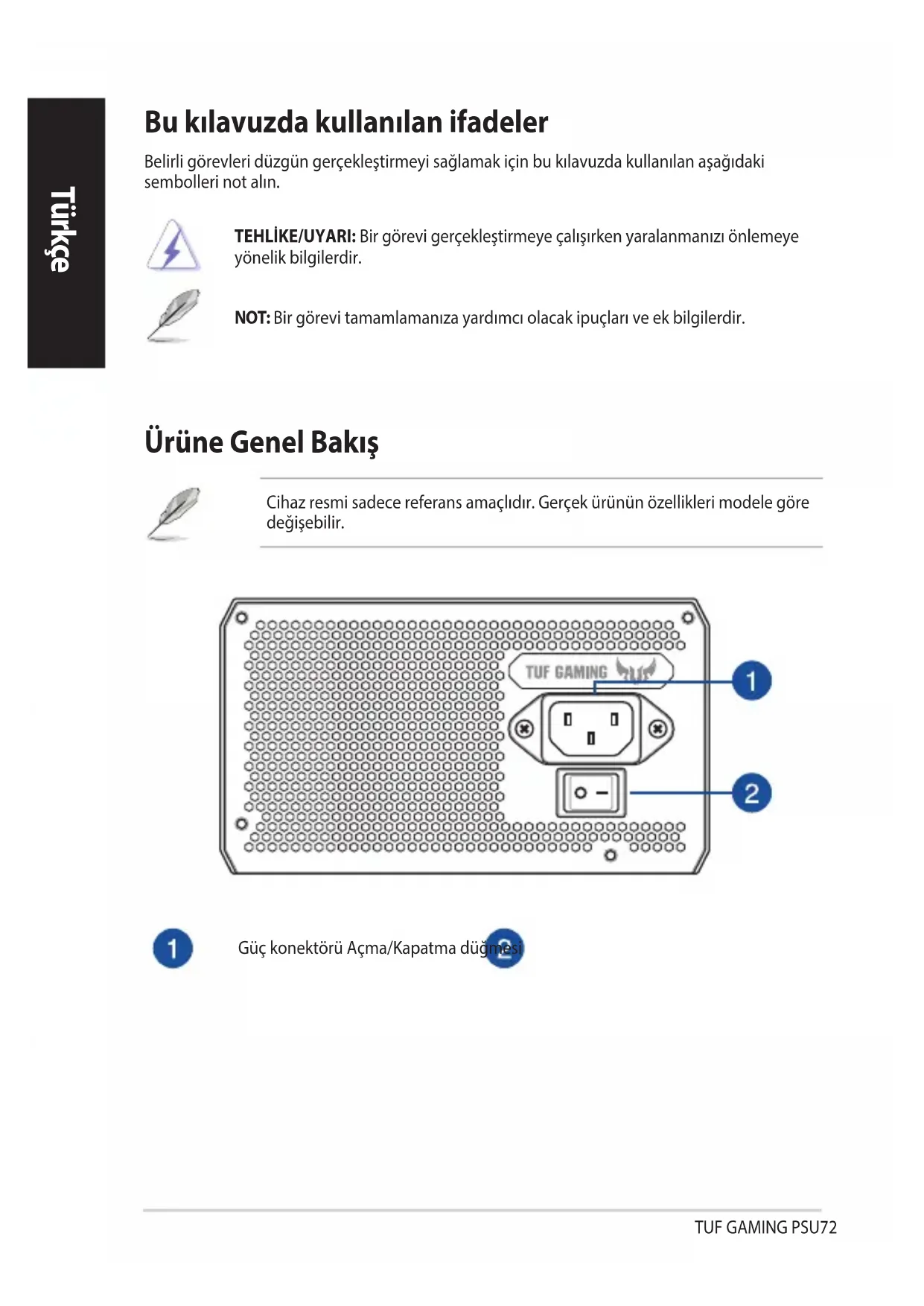

Bu kılavuzda kullanılan ifadeler

Belirli görevleri düzgün gerçekleştirmeyi sağlamak için bu kılavuzda kullanılan aşağıdaki sembolleri not alın.

TEHLIKE/UYARI: Bir görevi gerçekleştirmeye çalışırken yaralanmanızı önlemeye yönelik bilgilerdir.

NOT: Bir görevi tamamlamanıza yardımcı olacak ipuçları ve ek bilgilerdir.

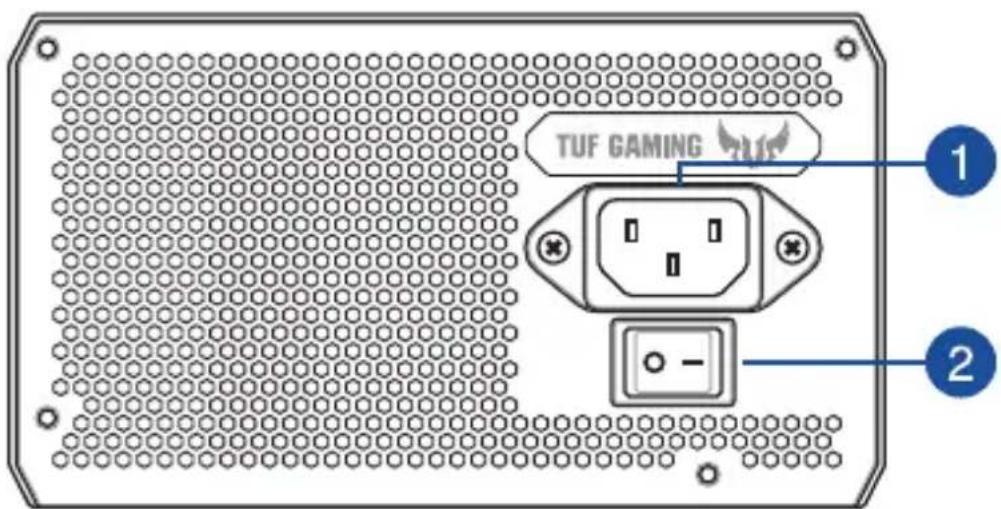

Ürüne Genel Bakış

Cihaz resmi sadece referans amaçlıdır. Gerçek ürünün özellikleri modele göre değişebilir.

Güç konektörü Açma/Kapatma düğmesi

TUF GAMING Güç Kaynağı Ünitesinin Kurulumu

Kabloları takmadan veya çıkarmadan önce, sistemin kapalı olduğundan, ayrıca sistemin ve ona bağlı olan tüm aygıtların güç kablosu fislerinin çekildiğinden emin olunuz.

1. Şasi kılavuzu talimatlarını izleyin ve TUF GAMING güç kaynağı ünitesini montaj vidalarını kullanarak kasanıza sabitleyin.
2. Birlikte verilen kabloları TUF GAMING güç kaynağı ünitenize bağlayın.
3. Güç konnektörlerini tercihinize göre ana kartınıza ve çevre birime bağlayın. Her bir güç konektörünün hangi cihazlara bağlanacağını kontrol etmek için aşağıdaki listeye başvurabilirsiniz.

• Farklı TUF GAMING Güç Kaynağı Ünitesi modelleri farklı güç konnektörlerine sahip olabilir.
• Aşağıda belirtilen güç konektörlerinin konumu ve bağlanması hakkında daha fazla bilgi almak için ana kartın kullanım kılavuzuna başvurun.

• 24 veya 20 pinli Ana Güç Konnektörü ana kartın 24 veya 20 pinli güç konektörüne bağlayın.

• 4+4 pinli CPU+12V Güç Konektörünü ana kart üzerindeki CPU güç soketine bağlayın.
• Gerekli olması halinde 4 pinli Çevre Birim Güç Konektörünü çevre birim aygıtlarına bağlayın.

• 6+2 pinli PCI-E+12V Güç Konnektörü PCI-E grafik kartına bağlayın.
  • SATA Güç Konnektörü, Seri ATA arayüzülü aygıtlara bağlayın.

• TUF GAMING Güç Kaynağı Ünitesini birlikte verilen güç kablosunu kullanarak bir güç kaynağına bağlayın.

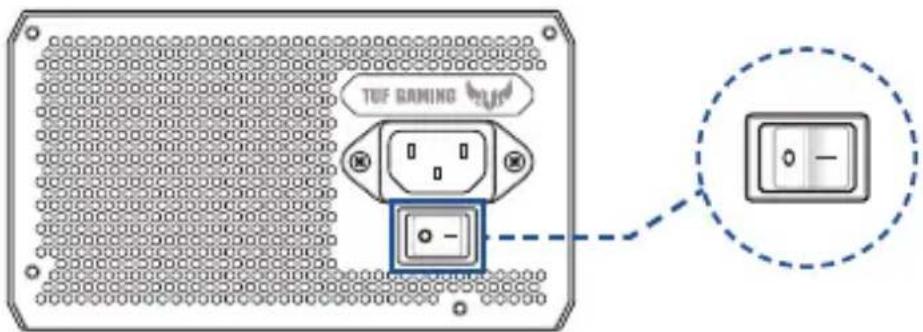

• Güç kaynağı ünitesini açmak için Güç Anahtarını "I" konumuna çevirin.

Güvenlik bilgileri

• Güç kaynağı ünitesi yüksek voltaj içerldiğinden dolayı, güç kaynağı kasasını açmak veya güç kaynağı ünitesini tamir etmek ya da temizlemek çok tehlikelidir. Sebebi ne olursa olsun güç kaynağı ünitesinin ASLA açılmaması gerekir.
• Güç kaynağı ünitesinin kapağı açılırsa, garanti kapsamı dışında kalacaktır. Güç kaynağı ünitesinin içinde onarılabilecek bir parça yoktur.
• Güç kaynağı ünitesine herhangi bir nesne KOYMAYIN.
• Güç kaynağı ünitesini suya yakın bir yerde, yüksek sıcaklığa sahip veya yüksek nemli ortamlarda KULLANMAYIN.
• Fanın önüne veya güç kaynağı ünitesinin havalandırma bölgesine hava akışını engelleyebilecek veya sınırlandırabilecek nesneler KOYMAYIN.
• YALNIZCA güç kaynağı ünitesiyle birlikte verilen modüler kabloları KULLANIN.
• Güç kaynağı ünitesi uygun bir ortamda çalıştırılmalıdır. (Çalışma Sıcaklığı: 0°C-40°C, Bağil Nem: 5%-95%)
• Güç kaynağı ünitesi bir bilgisayara entegrasyon amaçlı kullanılmaktadır ve bunun haricinde herhangi bir kullanım için uygun değildir.
• Üretici ve güvenlik talimatlarından herhangi birine uyulmaması halinde, ürünün tamamı garanti kapsamı dışında kalacaktır.

Bildiri etiketleri
