TUFGaming450B - Материнская плата ASUS - Бесплатное руководство пользователя

Тип продукта	Материнская плата
Бренд	ASUS
Модель	TUF Gaming 450B
Сокет процессора	AM4
Чипсет	AMD B450
Форм-фактор	ATX
Поддерживаемая память	DDR4, до 128 ГБ, 4 слота
Основной разъем питания	24 контакта
Разъем CPU	8 контактов (4+4)
Слоты PCIe	x16 (x1, x4 настраиваемые)
Порты SATA	6 x SATA 6 Гбит/с
Задние USB	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Видеовыход	HDMI, DisplayPort
Сеть	Realtek 1 Gb Ethernet
Аудио	Realtek ALC887, 8 каналов
Размеры	30.5 см x 24.4 см (стандарт ATX)
Вес	Около 1 кг
Уход	Протирать мягкой сухой тканью. Не использовать жидкости.
Безопасность	Отключайте питание перед любыми действиями. Избегайте влажности.
Запчасти / ремонтопригодность	Обращайтесь в ASUS для послепродажного обслуживания.

Часто задаваемые вопросы - TUFGaming450B ASUS

Какой тип процессора можно установить на TUF Gaming 450B?

Материнская плата поддерживает процессоры AMD Ryzen с сокетом AM4, включая серии Ryzen 3000, 4000G и 5000 (после обновления BIOS).

Как установить материнскую плату в корпус?

Закрепите материнскую плату на стойках корпуса, совместив монтажные отверстия. Используйте прилагаемые винты. Убедитесь, что задняя панель ввода-вывода установлена правильно.

Где находится разъем питания CPU?

Разъем CPU на 8 контактов (4+4) находится рядом с сокетом процессора. Подключите к нему кабель питания CPU от блока питания.

Можно ли использовать планки памяти DDR4, не указанные в QVL?

Да, но совместимость не гарантируется. Рекомендуется ознакомиться со списком совместимости (QVL) на сайте ASUS для оптимальной производительности.

Как обновить BIOS на TUF Gaming 450B?

Загрузите последнюю версию BIOS с сайта ASUS. Используйте встроенную утилиту EZ Flash в BIOS или загрузочную флешку. Функция USB BIOS Flashback доступна на некоторых моделях.

Какие светодиодные индикаторы диагностики?

Материнская плата имеет светодиоды для CPU, RAM, VGA и Boot. В случае неисправности соответствующий индикатор остается гореть, указывая на источник проблемы.

Как подключить переднюю панель корпуса?

Обратитесь к руководству по распиновке. Разъемы включают Power SW, Reset SW, LED питания, LED жесткого диска. Подключите их к колодке JFP1 на материнской плате.

Совместима ли материнская плата с PCIe 4.0?

Чипсет B450 поддерживает PCIe 3.0. Слоты PCIe x16 работают в режиме 3.0. Для PCIe 4.0 необходим процессор Ryzen серии 5000 или 3000 с материнской платой B550 или X570.

Сколько портов SATA доступно?

Она имеет 6 портов SATA 6 Гбит/с, позволяющих подключить несколько жестких дисков или SSD.

Что делать, если материнская плата не включается?

Проверьте подключения питания (24 контакта и CPU). Убедитесь, что выключатель блока питания находится в положении ON. Попробуйте с одной планкой RAM и отключите все необязательные периферийные устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TUFGaming450B ASUS

Краткое руководство (RU)

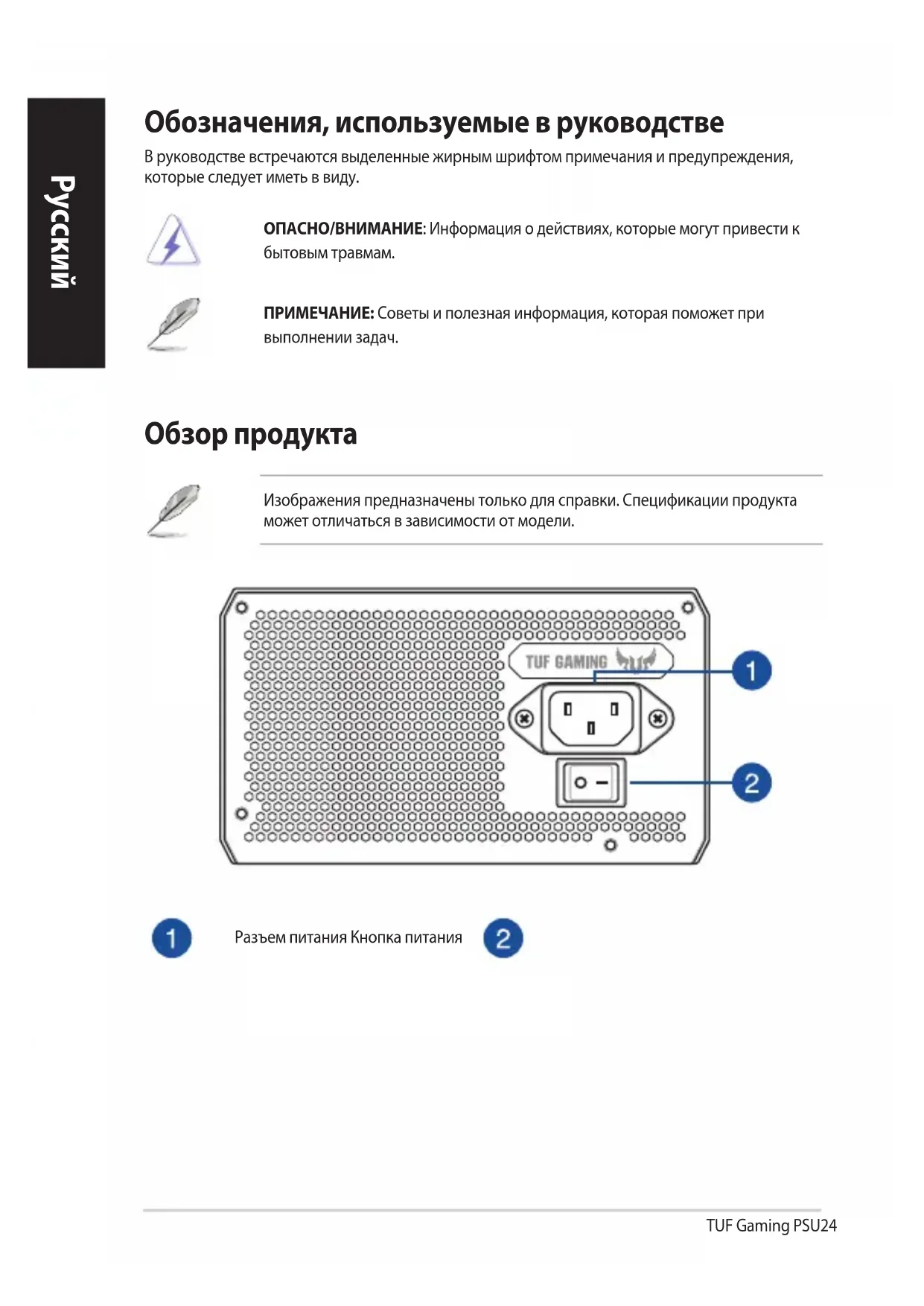

Обозначения, используемые в руководстве

В руководстве встречаются выделенные жирным шрифтом примечания и предупреждения, которые следует иметь в виду.

ОПАСНО/ВНИМАНИЕ: Информация о действиях, которые могут привести к бытовым травмам.

ПРИМЕЧАНИЕ: Советы и полезная информация, которая поможет при выполнении задач.

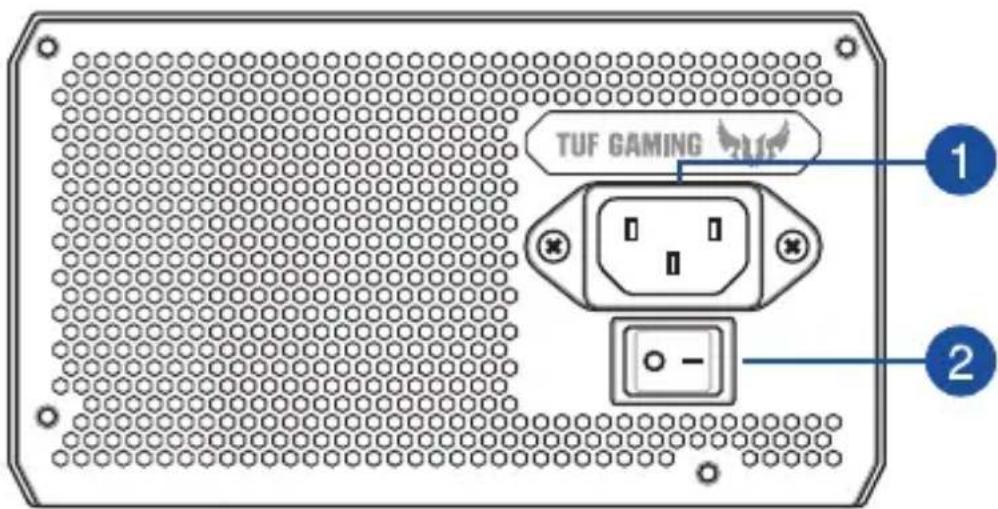

Обзор продукта

Изображения предназначены только для справки. Спецификации продукта может отличаться в зависимости от модели.

Разъем питания Кнопка питания

2

Установка блока питания

Перед подключением или отключением кабелей, убедитесь, что система выключена и питающие кабели системы и всех подключенных устройств отключены.

1. Следуйте инструкциям из руководства пользователя корпуса для закрепления блока питания в корпусе с помощью крепежных винтов.
2. Подключите поставляемые в комплекте кабели к блоку питания.
3. Подключите разъемы питания к материнской плате и периферийным устройствам. Список устройств, к которым подключаются разъемы блока питания приведен ниже.

• Разъемы питания могут отличаться для разных моделей блоков питания.
• Дополнительную информацию о расположении и подключении разъемов питания смотрите в руководстве пользователя материнской платы.

• Подключите 24-контактный или 20-контактный основной разъем питания к 24-контактному или 20-контактному разъему материнской платы.
• Подключите 4+4-контактный разъем разъем питания процессора 12В к разъему питания процессора на материнской плате.

- При необходимости подключите 4-контактный разъем питания периферийных устройств к периферийным устройствам.

• Подключите 6+2-контактный разъем разъем питания PCI-E 12B к видеокарте PCI-E.
• Подключите разъем питания SATA к устройствам с интерфейсом Serial ATA.

1. С помощью поставляемого в комплекте шнура питания подключите блок питания к источнику питания.

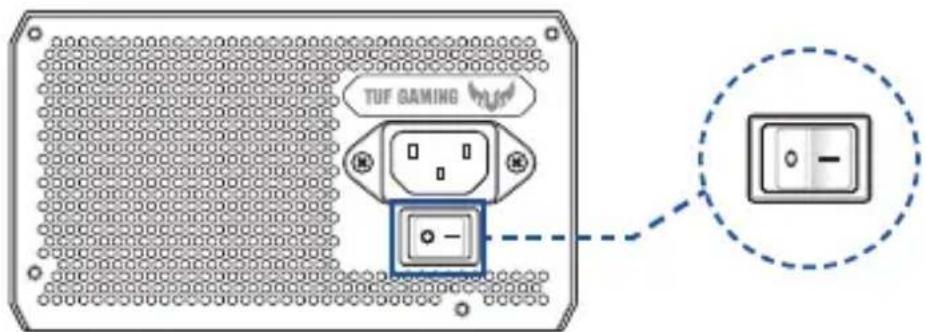

2. Переместите тумблер питания в положение "I" для включения блока питания.

Информация о правилах безопасности

• В блоке питания присутствует высокое напряжение, крайне опасно открывать корпус блока питания или пытаться его ремонтировать или чистить. НИКОГДА ни при каких обстоятельствах, не вскрывайте блок питания.
- Гарантия теряет силу, если крышка блока питания открыта; внутри блока питания нет деталей, обслуживаемых пользователем.
• НЕ вставляйте какие-либо предметы в блок питания.
- НЕ ставьте предметы перед вентилятором или вентиляционными отверстиями, которые могут воспрепятствовать или ограничить поток воздуха.
• ИСПОЛЬЗУЙТЕ ТОЛЬКО кабели, поставляемые в комплекте с блоком питания.
- НЕ используйте блок питания рядом с водой или в условиях высокой температуры или высокой влажности.
- Блок питания должен работать в соответствующих условиях. Рабочая температура: от 0°C до 40°C, относительная влажность: от 5% до 95%)
- Блок питания предназначен для установки в компьютер и не предназначен для внешнего или вне помещений использования.
- Несоблюдение инструкций производителя или инструкций по технике безопасности аннулирует гарантию.

Значки уведомлений
