Τύπος προϊόντος	Μητρική κάρτα
Μάρκα	ASUS
Μοντέλο	TUF Gaming 450B
Υποδοχή επεξεργαστή	AM4
Chipset	AMD B450
Μορφή	ATX
Υποστηριζόμενη μνήμη	DDR4, έως 128 GB, 4 υποδοχές
Κύριος σύνδεσμος τροφοδοσίας	24 ακίδες
Σύνδεσμος CPU	8 ακίδες (4+4)
Υποδοχές PCIe	x16 (x1, x4 διαμορφώσιμο)
Θύρες SATA	6 x SATA 6 Gb/s
USB πίσω	2 x USB 3.2 Gen2, 4 x USB 3.2 Gen1, 2 x USB 2.0
Έξοδος βίντεο	HDMI, DisplayPort
Δίκτυο	Realtek 1 Gb Ethernet
Ήχος	Realtek ALC887, 8 κανάλια
Διαστάσεις	30.5 cm x 24.4 cm (ATX standard)
Βάρος	Περίπου 1 kg
Συντήρηση	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε υγρά.
Ασφάλεια	Αποσυνδέστε την τροφοδοσία πριν από οποιονδήποτε χειρισμό. Αποφύγετε την υγρασία.
Ανταλλακτικά / δυνατότητα επισκευής	Επικοινωνήστε με την ASUS για την εξυπηρέτηση μετά την πώληση.

Συχνές ερωτήσεις - TUFGaming450B ASUS

Τι είδους επεξεργαστή μπορώ να εγκαταστήσω στην TUF Gaming 450B;

Η μητρική κάρτα υποστηρίζει επεξεργαστές AMD Ryzen με υποδοχή AM4, συμπεριλαμβανομένων των σειρών Ryzen 3000, 4000G και 5000 (μετά από ενημέρωση BIOS).

Πώς να εγκαταστήσω τη μητρική κάρτα στο κουτί;

Στερεώστε τη μητρική κάρτα στις αποστάτες του κουτιού ευθυγραμμίζοντας τις οπές στερέωσης. Χρησιμοποιήστε τις παρεχόμενες βίδες. Βεβαιωθείτε ότι το πίσω πάνελ I/O είναι σωστά τοποθετημένο.

Πού βρίσκεται ο σύνδεσμος τροφοδοσίας CPU;

Ο σύνδεσμος CPU 8 ακίδων (4+4) βρίσκεται κοντά στην υποδοχή του επεξεργαστή. Συνδέστε εκεί το καλώδιο τροφοδοσίας CPU από το τροφοδοτικό.

Μπορώ να χρησιμοποιήσω μνήμες DDR4 που δεν αναφέρονται στη λίστα QVL;

Ναι, αλλά η συμβατότητα δεν είναι εγγυημένη. Συνιστάται να συμβουλευτείτε τη λίστα συμβατότητας (QVL) στον ιστότοπο της ASUS για βέλτιστη απόδοση.

Πώς να ενημερώσω το BIOS της TUF Gaming 450B;

Κατεβάστε την τελευταία έκδοση BIOS από τον ιστότοπο της ASUS. Χρησιμοποιήστε το ενσωματωμένο εργαλείο EZ Flash στο BIOS ή ένα bootable USB. Η λειτουργία USB BIOS Flashback είναι διαθέσιμη σε ορισμένα μοντέλα.

Ποια είναι τα ενδεικτικά LED διάγνωσης;

Η μητρική κάρτα διαθέτει LED για CPU, RAM, VGA και Boot. Σε περίπτωση προβλήματος, η αντίστοιχη ενδεικτική λυχνία παραμένει αναμμένη για να υποδείξει την πηγή της δυσλειτουργίας.

Πώς να συνδέσω το μπροστινό πάνελ του κουτιού;

Ανατρέξτε στο εγχειρίδιο για την καλωδίωση. Οι σύνδεσμοι περιλαμβάνουν Power SW, Reset SW, LED τροφοδοσίας, LED σκληρού δίσκου. Συνδέστε τα στο μπλοκ JFP1 της μητρικής κάρτας.

Είναι η μητρική κάρτα συμβατή με PCIe 4.0;

Το chipset B450 υποστηρίζει PCIe 3.0. Οι υποδοχές PCIe x16 λειτουργούν σε 3.0. Για PCIe 4.0, χρειάζεστε επεξεργαστή Ryzen σειράς 5000 ή 3000 με μητρική κάρτα B550 ή X570.

Πόσες θύρες SATA είναι διαθέσιμες;

Διαθέτει 6 θύρες SATA 6 Gb/s, επιτρέποντας τη σύνδεση πολλαπλών σκληρών δίσκων ή SSD.

Τι να κάνω αν η μητρική κάρτα δεν ανάβει;

Ελέγξτε τις συνδέσεις τροφοδοσίας (24 ακίδες και CPU). Βεβαιωθείτε ότι ο διακόπτης του τροφοδοτικού είναι στη θέση ON. Δοκιμάστε με μία μόνο μνήμη RAM και αφαιρέστε όλες τις μη απαραίτητες περιφερειακές συσκευές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TUFGaming450B ASUS

Οδηγός γρήγορης εκκίνησης (GK)

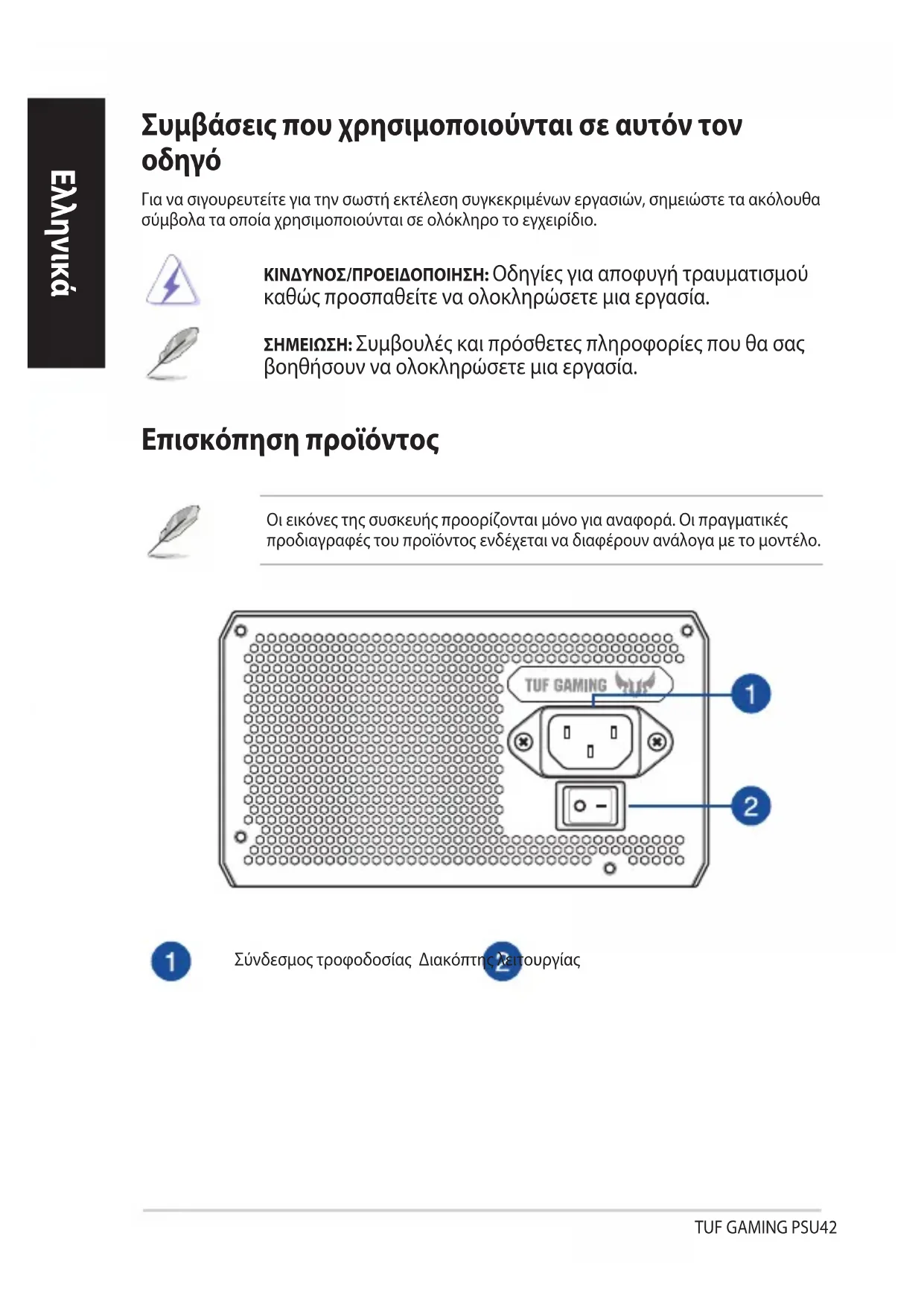

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Για να σιγουρευτείτε για την σωστή εκτέλεση συγκεκριμένων εργασιών, σημειώστε τα ακόλουθα σύμβολα τα οποία χρησιμοποιούνται σε ολόκληρο το εγχειρίδιο.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οδηγίες για αποφυγή τραυματισμού καθώς προσπαθείτε να ολοκληρώσετε μια εργασία.

ΣΗΜΕΙΩΣΗ: Συμβουλές και πρόσθετες πληροφορίες που θα σας βοηθήσουν να ολοκληρώσετε μια εργασία.

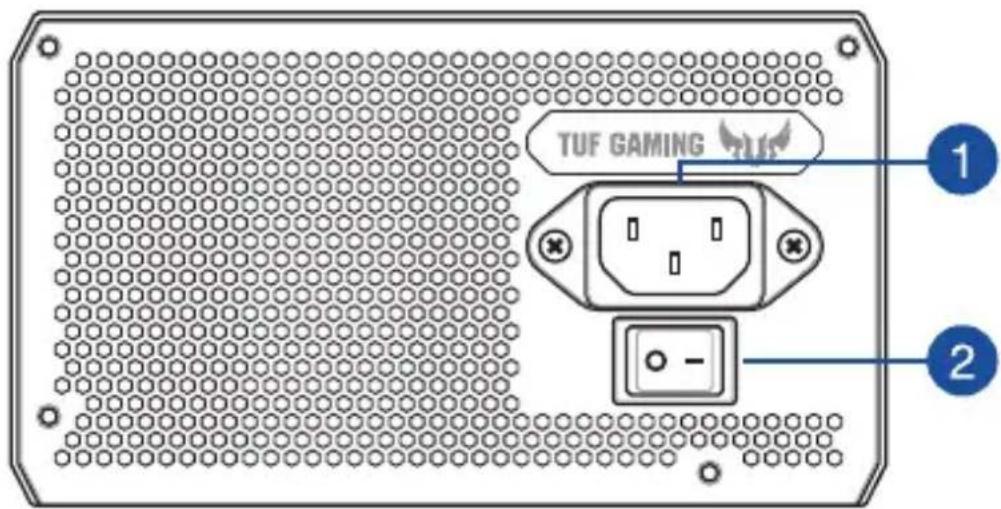

Επισκόπηση προϊόντος

Οι εικόνες της συσκευής προορίζονται μόνο για αναφορά. Οι πραγματικές προδιαγραφές του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Σύνδεσμος τροφοδοσίας Διακόπτης λειτουργίας

Εγκατάσταση της μονάδας τροφοδοσίας TUF GAMING

Πριν εγκαταστήσετε ή αφαιρέσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι όλα τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του πλαισίου σας και ασφαλίστε τη μονάδα τροφοδοσίας TUF GAMING στο πλαίσιο χρησιμοποιώντας τις βίδες στερέωσης.
2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας TUF GAMING.
3. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες μπορεί να συνδεθεί κάθε σύνδεσμος τροφοδοσίας.

• Οι σύνδεσμοι τροφοδοσίας μπορεί να διαφέρουν μεταξύ των διαφορετικών μοντέλων του τροφοδοτικού TUF GAMINGMovάδες.
  • Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με την τοποθεσία και τη σύνδεση των συνδέσμων τροφοδοσίας που αναφέρονται παρακάτω.

• Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας.
• Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα.
• Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται.
• Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E.
• Συνδέστε τον σύνδεσμο τροφοδοσίας SATA σε συσκευές με διασύνδεση Serial ATA.

1. Συνδέστε τη μονάδα τροφοδοσίας TUF GAMING σε μια πηγή τροφοδοσίας χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.

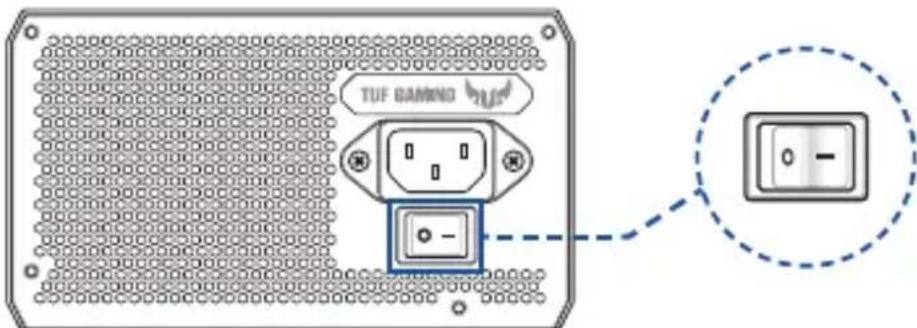

2. Θέστε τον διακόπτη λειτουργίας στη θέση "Ι" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

Πληροφορίες για την ασφάλεια

• Λόγω των υψηλών τάσεων στο εσωτερικό της μονάδας τροφοδοσίας, το άνοιγμα του περιβλήματος ή η προσπάθεια επισκευής/καθαρισμού της μονάδας τροφοδοσίας συνεπάγονται υψηλό κίνδυνο. Δεν πρέπειΠΟΤΕκαι σε καμία περίπτωση ανοίγετε τη μονάδα τροφοδοσίας.
• Η εγγύηση θα ακυρωθεί αν ανοίξει το κάλυμμα της μονάδας τροφοδοσίας. Δεν υπάρχουν μέσα στη μονάδα τροφοδοσίας εξαρτήματα που μπορούν να επισκευαστούν.
  • MHN εισάγετε αντικείμενα στη μονάδα τροφοδοσίας.
• MHN τοποθετείτε αντικείμενα μπροστά από τον ανεμιστήρα ή την περιοχή εξαερισμού του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα.
• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ τα αρθρωτά καλώδια που συνοδεύουν το τροφοδοτικό.
• MHN χρησιμοποιείτε τη μονάδα τροφοδοσίας κοντά σε νερό ή σε περιβάλλον υψηλής θερμοκρασίας ή υψηλής υγρασίας.
• Η μονάδα τροφοδοσίας πρέπει να λειτουργεί σε κατάλληλο περιβάλλον. (Θερμοκρασία λειτουργίας: 0°C έως 40°C, Σχετική υγρασία: 5% ως 95%)
  • Το τροφοδοτικό προορίζεται για ενσωμάτωση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους.
• Η μη συμμόρφωση με τις οδηγίες του κατασκευαστή και με οποιαδήποτε από τις οδηγίες ασφαλείας θα ακυρώσει αμέσως όλες τις εγγυήσεις.

Τηρείτε τις ειδοποιήσεις στις ετικέτες

(95% τγ 5% : γιούνης γιατή, 40°C τγ 0°C : γιγρούνης γιαστήση)
