Producttype	Voeding
Merk	ASUS
Model	TUF GAMING 750B
Nominaal vermogen	750 W
Hoofdaansluitingen	24 pins (ATX), 4+4 pins (CPU), 6+2 pins (PCIe), SATA, 4-pins randapparatuur
Ventilator	Ingebouwd
Afmetingen (bij benadering)	150 x 140 x 86 mm (ATX-formaat)
Gewicht (bij benadering)	2 kg
Ingangsspanning	100-240 V AC
Efficiëntiecertificering	80+ Bronze
Ingebouwde beveiligingen	OVP, OCP, SCP, OPP, OTP
Bedrijfstemperatuur	0°C tot 40°C
Relatieve vochtigheid tijdens gebruik	5% tot 95%
Beoogd gebruik	Integratie in een desktopcomputer
Veiligheid	Open de behuizing niet, gebruik alleen de meegeleverde kabels
Onderhoud	Reinig de buitenkant met een droge doek, blokkeer de ventilatie niet

Veelgestelde vragen - TUFGaming750B ASUS

Hoe installeer ik de TUF GAMING 750B voeding?

Bevestig eerst de voeding in de behuizing met de meegeleverde schroeven. Sluit dan de kabels aan: de 24-pins hoofdconnector op het moederbord, de 4+4-pins CPU-connector op de voedingsaansluiting van de processor, de 6+2-pins PCIe-connectoren op de grafische kaart en de SATA-kabels op de randapparaten. Sluit ten slotte het netsnoer aan en zet de schakelaar op 'I'.

Welke kabels worden meegeleverd met de voeding?

De voeding wordt geleverd met een 24-pins (of 20-pins) hoofdvoedingskabel, een 4+4-pins CPU-kabel, een 6+2-pins PCIe-kabel, SATA-kabels, een 4-pins randapparatuurkabel en het netsnoer.

Kan ik modulaire kabels van een andere voeding gebruiken?

Nee, u moet uitsluitend de meegeleverde kabels gebruiken met deze voeding. Het gebruik van kabels van andere merken of modellen kan componenten beschadigen en de garantie doen vervallen.

Wat moet ik doen als de ventilator van de voeding niet draait?

Controleer of de schakelaar op 'I' staat en het netsnoer is aangesloten. Als de voeding onder lage belasting staat, kan de ventilator stilstaan (semi-passieve functie). Als het probleem aanhoudt, neem dan contact op met ASUS-ondersteuning.

Is het gevaarlijk om de voeding te openen?

Ja, uiterst gevaarlijk. Open nooit de behuizing omdat er hoge interne spanningen aanwezig blijven, zelfs na het loskoppelen. Geen enkel intern onderdeel kan door de gebruiker worden gerepareerd.

Wat is de maximale bedrijfstemperatuur?

De aanbevolen bedrijfstemperatuur is 0°C tot 40°C. De relatieve luchtvochtigheid moet tussen 5% en 95% liggen.

Is de voeding compatibel met mijn moederbord?

Ja, het is compatibel met elk moederbord met een 24-pins ATX-connector en een 4+4-pins CPU-connector. Controleer de vereisten van uw grafische kaart voor het aantal PCIe-connectoren.

Wat te doen bij oververhitting van de voeding?

Zorg ervoor dat de ventilatie niet wordt geblokkeerd en dat de voeding zich in een omgeving met kamertemperatuur (<40°C) bevindt. Als de voeding automatisch uitschakelt, laat hem dan afkoelen voordat u hem opnieuw opstart.

De voeding maakt geluid. Is dat normaal?

Een licht ventilatorgeluid is normaal. Als het geluid abnormaal is (piepen, klikken), controleer dan of er geen kabel de ventilator blokkeert. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik de voeding schoon?

Koppel de voeding los en reinig de buitenkant met een zachte, droge doek. Gebruik geen vloeistof en steek geen voorwerpen in de openingen. Maak de binnenkant nooit schoon.

GEBRUIKSAANWIJZING TUFGaming750B ASUS

Beknopte handleiding (DU)

O8nyoc ypnyopnc ekkivnonc (GK)

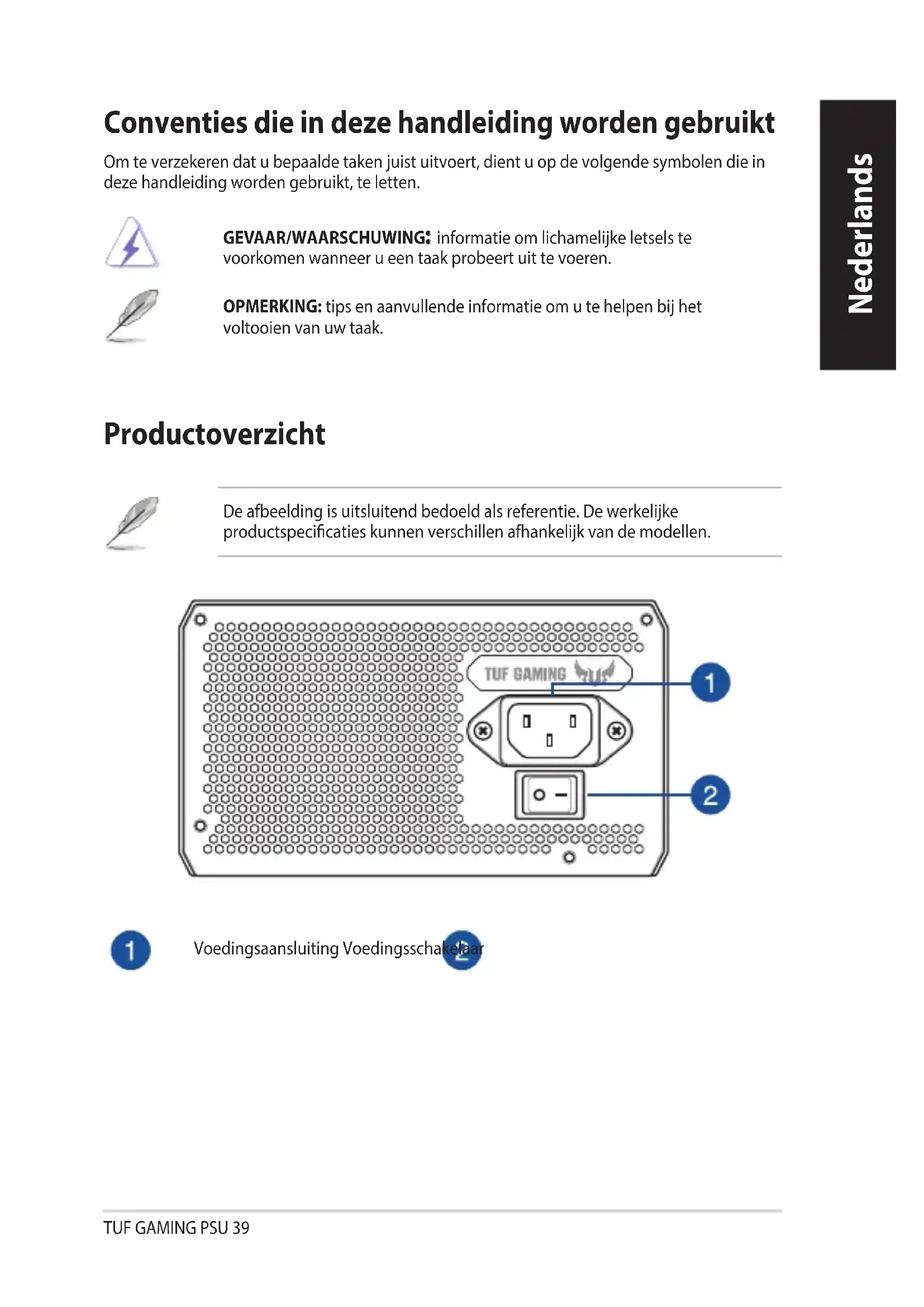

Conventions die in denen handleiding worden gebrukt

Om te verzekeren dat u bepaalde taken juist UITvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: informatie om lichamelijke letsels te voorkomen wanner u een taak probeert uit te voeren.

OPMERKING: tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

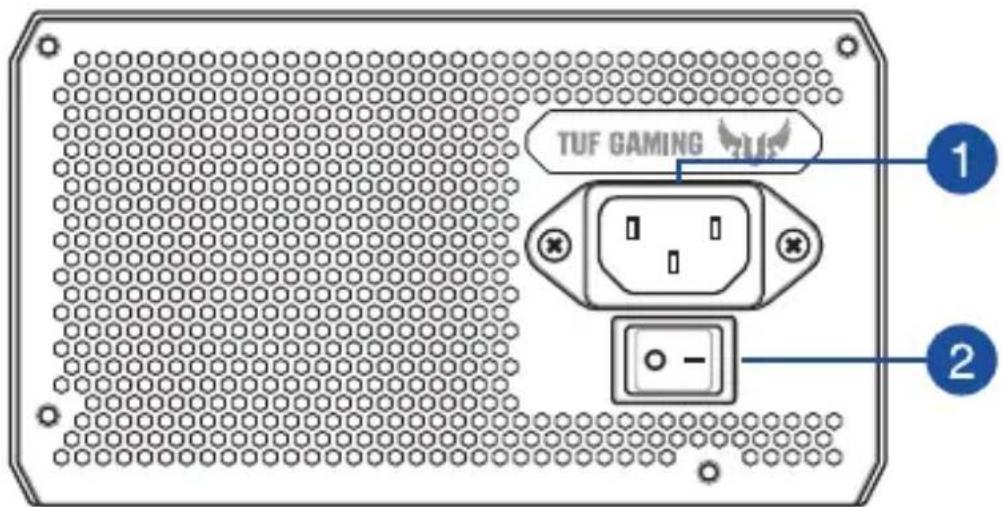

Productverzicht

De afbeelding isuitsluitend bedoeld als referentie. De werkelijkke productspecificaties können verschillen afhankelijk van de modellen.

Voedingsaansluiting Voedingsscha

De TUF GAMING-voedingseenheid installeren

Voordat u kabels installeert of verwijdert, moet u controlleren of het systeme isuitgeschakeld en of alle voedingskabels voor het systeme en alle aangesloten apparaten zich losingekoppeld.

1. Volg de richtign van uw behuizingshandleiding en maakt uw TUF GAMINGvoedingseenheid vast in de behuizing met de montageschroeven.
2. Sluit de meegeleverde kabels aan op uw TUF GAMING-voedingseenheid.
3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op wel apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen können verschillen afhankelijk van de verschillende modellen van de TUF GAMING-voedingseenheden.

• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.

• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.

• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingsssockets op het moederbord.

• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.

• Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grafische kaart.
  Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.

• Sluit de TUF GAMING-voedingseenheid aan op een stroombron via de meegeleverde voedingskabel.

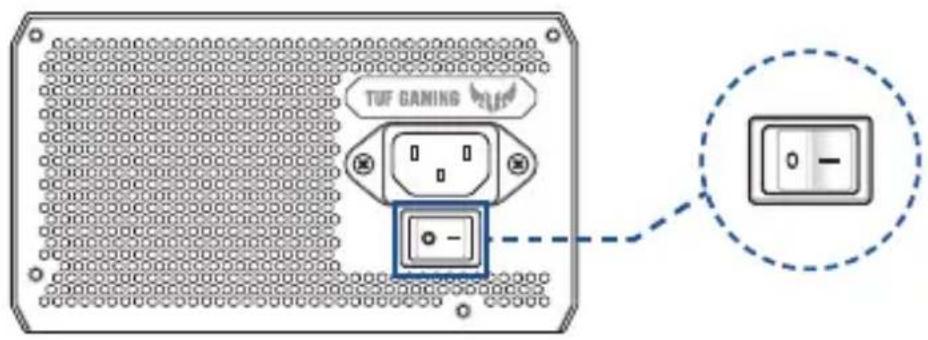

• Zet de voedingsschakelaar op de positie "I" om uw voedingseenheid in te schakelen.

Veiligheidsinformatie

• Er is hoge spanning aanwezig in de voedingseenheid. Daarom is het zeer gevaarlijk om de behuizing van de voeding te openen of om de voedingseenheid zich te repareren/schoon te make. Open de voedingseenheid NOOIT, onder welke omstandigheden ook.
• De garantie worden onteldig als de afdekking van de voedingseenheid is geopend. De voedingseenheid bevat geen onderdelen die door de gebruiker konnen worden onderhonden of gerepareererd.
• STOP GEEN objecten in de voedingseenheid.
• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.
• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zich geleverd.
• Gebruik de voedingseenheid NIET in de buurt van water, bij hoge temperaturen of in een omgeving met een hoog vochtigheidsgraad.
• De voedingseenheid moet worden gebruikt in een geschikte omgeving. (Bedrijsttemperatuur: 0^ tot 40^ , Relatieve vochtigheid: 5% tot 95% )
• De voedingseenheid is voor integratie in een computer en is Niet bedoeld voor extern gebruik of gebruik buitenshuis.
• Het Niet naleven van de instructies van de fabrikant of van de veiligheidsinstrumentes zullen onmiddelijk alle garanties ont geldig make.
