Produkttyp	Strömförsörjning
Märke	ASUS
Modell	TUF GAMING 750B
Märkeffekt	750 W
Huvudanslutningar	24 stift (ATX), 4+4 stift (CPU), 6+2 stift (PCIe), SATA, 4 stift kringutrustning
Fläkt	Inbyggd
Mått (ungefär)	150 x 140 x 86 mm (ATX-format)
Vikt (ungefär)	2 kg
Inspänning	100-240 V AC
Effektivitetscertifiering	80+ Bronze
Inbyggda skydd	OVP, OCP, SCP, OPP, OTP
Driftstemperatur	0°C till 40°C
Relativ luftfuktighet vid drift	5% till 95%
Avsedd användning	Integration i en stationär dator
Säkerhet	Öppna inte höljet, använd endast medföljande kablar
Underhåll	Rengör utsidan med en torr trasa, blockera inte ventilationen

Vanliga frågor - TUFGaming750B ASUS

Hur installerar jag strömförsörjningen TUF GAMING 750B?

Fäst först enheten i chassit med medföljande skruvar. Anslut sedan kablarna: 24-stifts huvudanslutning på moderkortet, 4+4-stifts CPU-anslutning på processorns strömkontakt, 6+2-stifts PCIe-anslutningar på grafikkortet och SATA-kablar på enheter. Anslut slutligen nätsladden och vrid omkopplaren till 'I'.

Vilka kablar medföljer strömförsörjningen?

Enheten levereras med en 24-stifts (eller 20-stifts) huvudströmkabel, en 4+4-stifts CPU-kabel, en 6+2-stifts PCIe-kabel, SATA-kablar, en 4-stifts kringutrustningskabel och nätsladd.

Kan jag använda modulära kablar från en annan strömförsörjning?

Nej, du måste endast använda medföljande kablar med denna enhet. Användning av kablar från andra märken eller modeller kan skada komponenter och ogiltigförklara garantin.

Vad gör jag om fläkten i strömförsörjningen inte snurrar?

Kontrollera att omkopplaren står på 'I' och att nätsladden är ansluten. Om enheten är under låg belastning kanske fläkten inte snurrar (semi-passiv funktion). Om problemet kvarstår, kontakta ASUS support.

Är det farligt att öppna strömförsörjningen?

Ja, extremt farligt. Öppna aldrig höljet eftersom höga inre spänningar finns kvar även efter frånkoppling. Inga interna komponenter är användarservicebara.

Vilken är den maximala driftstemperaturen?

Rekommenderad driftstemperatur är 0°C till 40°C. Relativ luftfuktighet bör vara mellan 5% och 95%.

Är strömförsörjningen kompatibel med mitt moderkort?

Ja, den är kompatibel med alla moderkort som har en 24-stifts ATX-kontakt och en 4+4-stifts CPU-kontakt. Kontrollera grafikkortets behov av PCIe-kontakter.

Vad gör jag vid överhettning av enheten?

Se till att ventilationen inte är blockerad och att enheten befinner sig i en omgivning med rumstemperatur (<40°C). Om enheten stängs av automatiskt, låt den svalna innan du startar om.

Strömförsörjningen låter. Är det normalt?

Ett lätt fläktljud är normalt. Om ljudet är onormalt (gnisslande, klickande), kontrollera att ingen kabel blockerar fläkten. Om ljudet kvarstår, kontakta kundtjänst.

Hur rengör jag strömförsörjningen?

Koppla bort enheten och rengör utsidan med en mjuk, torr trasa. Använd inte vätska och stoppa inte in några föremål i öppningarna. Rengör aldrig insidan.

BRUKSANVISNING TUFGaming750B ASUS

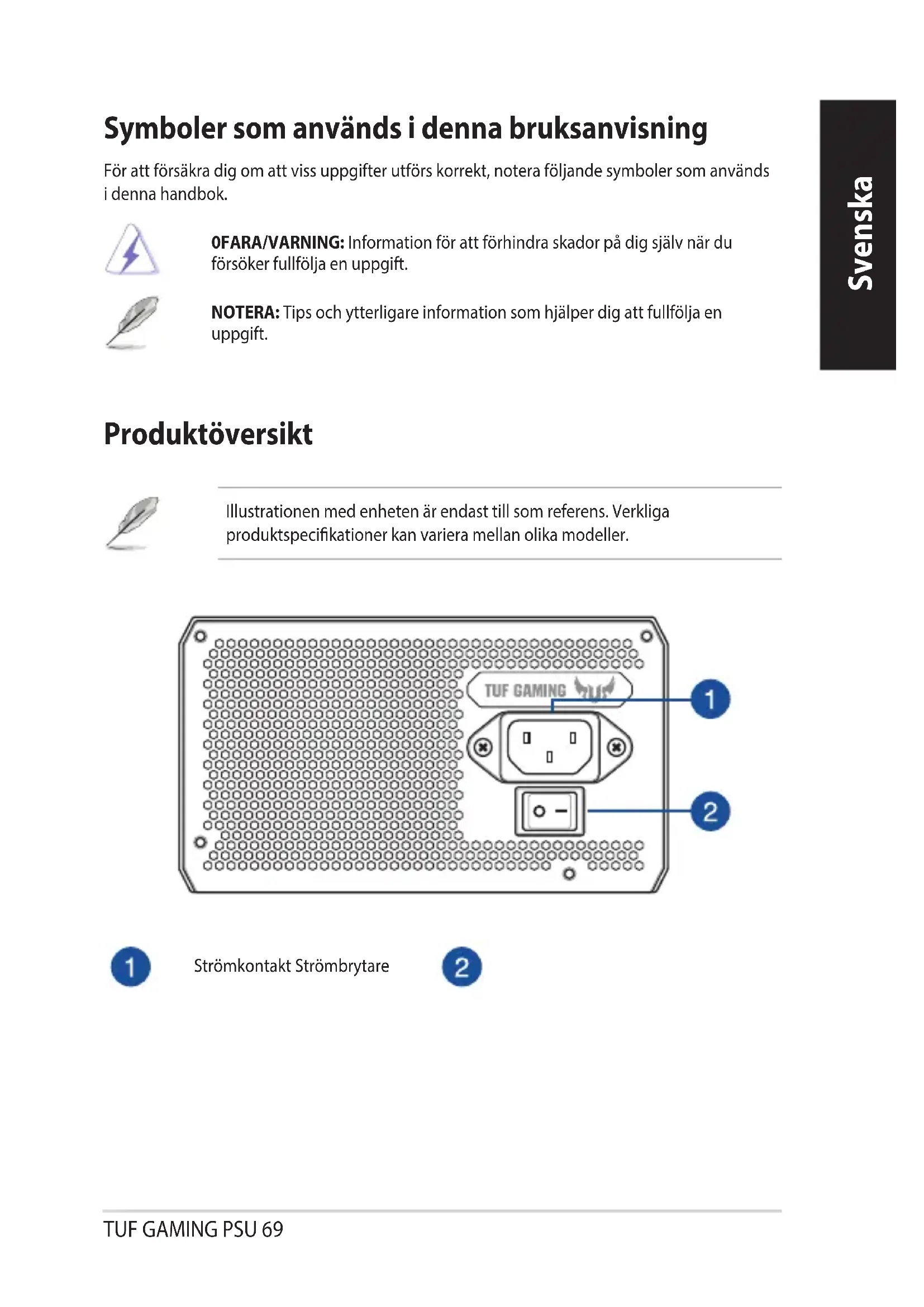

Symboler som används ienna bruksanvisning

För att fösakra dig om att viss uppgifter utförs korrekt, notera foljande symboler som används ienna handbok.

OFARA/VARNING: Information für att Förhindra skador på dig själv;när du försöker fullfolja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfolja en uppgift.

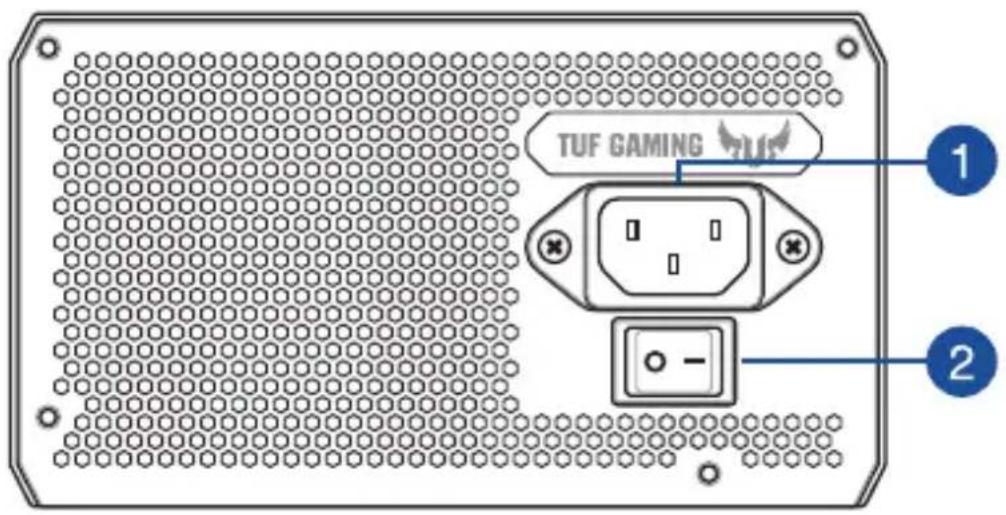

Produktoversikt

Illustrationen med encheten ar endast till som referens. Verkliga Produktspecifikationer kan variera mellan olika modeller.

Strömkontakt Strömbrytare

Installera din TUF GAMING-nätdel

Innan du satter i ellert bort kablar maste systemet stangas av, och alla elkablar till systemet och alla anslutna enheter vara frankopplade.

1. Följ anvisiningarna i braupsanvisingen for chassisiet, och fasp TUF GAMING-natdelen i chassisiet med faskruvarna.
2. Anslut de medfoljande kablarna till TUF GAMING-natdelen.
3. Anslut strömkontakterna till modernkortet och kringutrusntingen som du vill använda. Se nedanstäende lista für att kontrollera vilka encheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av TUF GAMING-nätdelar.

• Se bruksanvisingen for moderkortet for mer information om var nedanstænde stromkontakter ar placerade och hur de ansluts.

• Anslut 24-stifts eller 20-stifts elnatskontakt till moderkortets 24-stifts-ller 20-stifts strömkontakt.

• Anslut 4+4 stifts CPU +12V stromkontakt till CPU-eluttaget på modernkortet.

• Anslut vid behov 4-stifts strömkontakt für kringutrustning till kringutrustning.
• Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

Anslut SATA-strömkontakten till enheter med att seriellATA-gränsnitt.

1. Anslut din TUF GAMING-natdel till en strömkälla med den medfoljande strömkabeln.

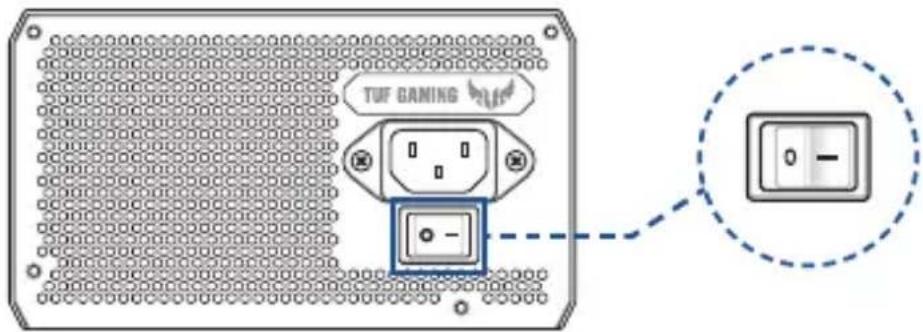

2. Ställ strömbrytaren på "I"-laget for att satta på nätdelen

Sakerhetsinformation

• Det finns högspanning i nitdelen, det ar extrem farligt att öppna nitdelens holje erler försoka att reparera/rengörä nitdelen. Du fär ALDRIG, under nagra Förhällanden, öppna nitdelen.
• Garantin blir ogiltig om holjet till nätdelen ar öppnad. Det finns ingakomponenter i nädelen som kan servas.
• Stoppa INTE in nagra foremål i natdelen.
• Placera INTE nagra foremål framfor flakten aller ventilationsområdet på strömförsörjningsenheten, som kan hindra aller begränsa luftflödet.
  Anvand ENBART medfoljande kablar till stromforsorjningsenheten.
  Anvand INTE natalen i narheten av vatten, i hog temperatur erler i fuktiga miljoer.
• Nätdelen ska användas i lamplig miljö. (Driftstemperatur: 0 °C till 40 °C, relativ fuktighet: 5 % till 95%)
• Nätdelen är avsedd für integrering i en dator, och är inte avsedd für extern användning eller användning utomhus.
• Om man inte foljer tillverkaren anvisningar erller sakerhetsinstruktionern blir alla garantier genast ogiltiga.

Informationsetiketter
