Tipo di prodotto	Alimentatore PC modulare
Marca	ASUS
Modello	ROG Thor Platinum II
Fattore di forma	ATX
Efficienza energetica	Certificato 80 PLUS Platinum
Progettazione	Completamente modulare
Raffreddamento	Ventola 135 mm con modalità 0 dB e interruttore dedicato
Display	OLED per visualizzare consumo e tensione in tempo reale
Connettore principale scheda madre	24 pin (20+4)
Connettori CPU	2 x 4+4 pin (8 pin)
Connettori PCIe	6+2 pin (quantità variabile a seconda del modello)
Connettori SATA	Quantità variabile
Connettori periferiche (Molex)	4 pin (quantità variabile)
Connettore RGB	AURA RGB indirizzabile
Protezioni	OVP, OCP, OPP, SCP, OTP
Sicurezza	Non aprire mai l'alimentatore; utilizzare solo i cavi forniti
Manutenzione	Pulire con un panno asciutto; evitare polvere e umidità
Garanzia	10 anni (soggetto alle condizioni del produttore)

Domande frequenti - ROG Thor Platinum II ASUS

Come installare l'alimentatore ROG Thor Platinum II?

Prima di qualsiasi installazione, scollegare tutti i cavi di alimentazione. Fissare l'alimentatore nel telaio utilizzando le viti fornite, quindi collegare i cavi modulari secondo le esigenze della propria configurazione. Fare riferimento al manuale della scheda madre per i connettori appropriati.

Cosa fare se la ventola non gira?

La ventola dispone di una modalità 0 dB: rimane ferma finché il carico è basso. Se si desidera che giri in modo permanente, portare l'interruttore '0 dB Fan' sulla posizione OFF. Verificare anche che l'alimentatore sia sotto tensione.

Posso utilizzare cavi di altre marche con questo alimentatore?

No, utilizzare esclusivamente i cavi modulari forniti con il ROG Thor Platinum II. L'uso di cavi di terze parti può danneggiare i componenti e annullare la garanzia.

Cosa significa il display OLED?

Il display OLED indica in tempo reale il consumo elettrico (in watt) e la tensione. Permette di monitorare il carico dell'alimentatore e rilevare eventuali anomalie.

Come pulire l'alimentatore?

Scollegare l'alimentazione di rete, quindi utilizzare un panno asciutto e senza pelucchi per pulire la superficie esterna. Non soffiare polvere all'interno e non utilizzare prodotti liquidi.

Quali tipi di protezione sono integrati?

L'alimentatore è dotato di protezioni OVP (sovratensione), OCP (sovracorrente), OPP (sovrapotenza), SCP (cortocircuito) e OTP (sovratemperatura) per garantire la sicurezza del sistema.

L'alimentatore si riscalda normalmente?

Un leggero calore è normale durante il funzionamento. Se la temperatura diventa eccessiva, verificare che la ventola giri e che le griglie di aerazione non siano ostruite. Assicurarsi che il case del computer sia ben ventilato.

Posso collegare l'RGB dell'alimentatore alla mia scheda madre?

Sì, il connettore AURA RGB indirizzabile può essere collegato a una porta RGB compatibile sulla scheda madre (5V 3 pin). Utilizzare il software ASUS AURA Sync per personalizzare l'illuminazione.

Qual è la potenza consigliata per una configurazione da gaming?

Il ROG Thor Platinum II è disponibile in diverse potenze (850W, 1000W, 1200W). Per una configurazione gaming di fascia alta, 1000W è una buona scelta. Calcolare il consumo totale dei propri componenti per scegliere il modello adatto.

Cosa fare se il display OLED non si accende?

Verificare che l'alimentatore sia ben collegato e che l'interruttore sia su 'I'. Se l'OLED rimane spento, potrebbe trattarsi di un difetto; contattare il servizio clienti ASUS per assistenza in garanzia.

MANUALE UTENTE ROG Thor Platinum II ASUS

Guida rapida (Italiano)

Note e messaggi del manuale

Per assicurarvi di portare a termine le varie operazioni nel modo corretto vi consigliamo di prendere nota dei seguenti simboli che saranno usati in questo manuale.

AVVERTIMENTO/PERICOLO: Messaggio contenente informazioni utili per prevenire lesioni a voi stessi durante il completamento di un'operazione.

NOTA: Suggerimenti e informazioni addizionali per il completamento di un'operazione.

Panoramica del prodotto

Le immagini in questa sezione hanno scopo puramente illustrativo e potrebbero variare a seconda del modello.

Vista anteriore

Vista lato sinistro

Vista lato destro

1 Display OLED di alimentazione Connettori 8-pin CPU / VGA / PCI-E
2 Pulsante ventola 0 dB* Connettore RGB AURA indirizzabile
3 Interruttore di alimentazione Connettori Periferico-IDE / SATA / Molex 6-pin
4 Connettore di alimentazione Connettori MB 10-pin e 18-pin

Installazione dell'alimentatore ROG THOR

Prima di installare o rimuovere i cavi assicuratevi che il sistema sia spento, e che tutti i cavi di alimentazione di sistema e dispositivi periferici siano scollegati.

1. Seguite le istruzioni presenti sul manuale del vostro case per installare correttamente l'alimentatore ROG THOR all'interno del case con le viti in dotazione.
2. Collegate i cavi in dotazione all'alimentatore ROG THOR.
3. Collegate i connettori di alimentazione alla scheda madre e alle periferiche a seconda delle vostre preferenze. Per conoscere le tipologie dei connettori di alimentazione potete fare riferimento all'elenco seguente.

• I connettori di alimentazione potrebbero variare a seconda del modello di alimentatore ROG THOR.
• Per ulteriori informazioni sulla posizione e sul collegamento dei connettori di alimentazione indicati di seguito fate riferimento al manuale della vostra scheda madre.

• Collegiate il Connettore di alimentazione principale a 24 o 20 pin al connettore di alimentazione della scheda madre.

• Collegiate il Connettore di alimentazione CPU +12V a 4+4 pin al socket di alimentazione per la CPU sulla scheda madre.
  • Collegiate il Connettore di alimentazione periferica a 4 pin ai dispositivi periferici se necessario.
  • Collegiate il Connettore di alimentazione PCI-E +12V alla scheda grafica PCI-E.
  • Collegiate il Connettore di alimentazione SATA ai dispositivi con interfaccia Serial ATA.

• Collegiate l'alimentatore ROG THOR ad una presa di corrente tramite il cavo di alimentazione in dotazione.

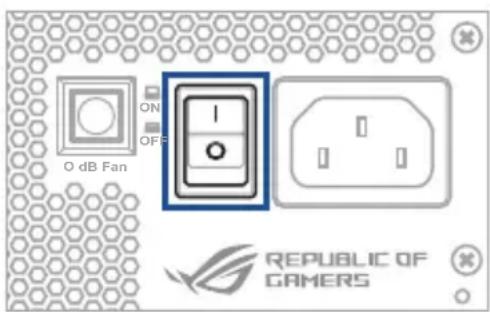

• Spostate l'Interruttore di alimentazione nella posizione "1" per accendere l'alimentatore.

Informazioni sulla sicurezza

• Non aprite MAI, in nessuna circostanza, l'alimentatore. Questa procedura è molto pericolosa a causa dell'elevata tensione all'interno.
• NON inserite alcun oggetto nella griglia della ventola o nell'area di ventilazione dell'alimentatore.
• NON posizionate alcun oggetto di fronte alla ventola, o all'area di ventilazione dell'alimentatore, che potrebbe ostruire o limitare il flusso dell'aria.
  • USATE SOLAMENTE i cavi modulari forniti in dotazione con l'alimentatore.
• Evitate polvere, umidità e temperature estreme. Non posizionate l'alimentatore in aree in cui potrebbe bagnarsi.
  • L'alimentatore è stato progettato per essere utilizzato all'interno di un computer e non all'esterno o all'aperto.
  • NON usate cavi o cavi di estensione di terze parti con questa unità.

Etichette di conformità e avviso
