Productsoort	Modulaire PC voeding
Merk	ASUS
Model	ROG Thor Platinum II
Vormfactor	ATX
Energie-efficiëntie	Gecertificeerd 80 PLUS Platinum
Ontwerp	Volledig modulair
Koeling	135 mm ventilator met 0 dB modus en speciale schakelaar
Weergave	OLED voor real-time weergave van stroomverbruik en spanning
Hoofdconnecteur moederbord	24 pins (20+4)
CPU-connectoren	2 x 4+4 pins (8 pins)
PCIe-connectoren	6+2 pins (hoeveelheid varieert per model)
SATA-connectoren	Hoeveelheid varieert
Randapparaatconnectoren (Molex)	4 pins (hoeveelheid varieert)
RGB-connector	AURA RGB adresseerbaar
Beschermingen	OVP, OCP, OPP, SCP, OTP
Veiligheid	Open de voeding nooit; gebruik alleen de meegeleverde kabels
Onderhoud	Reinigen met een droge doek; stof en vocht vermijden
Garantie	10 jaar (onder voorbehoud van de fabrikantvoorwaarden)

Veelgestelde vragen - ROG Thor Platinum II ASUS

Hoe installeer ik de ROG Thor Platinum II voeding?

Voordat u begint met installeren, koppelt u alle voedingskabels los. Bevestig de voeding in de behuizing met de meegeleverde schroeven en sluit vervolgens de modulaire kabels aan volgens de behoeften van uw configuratie. Raadpleeg de handleiding van het moederbord voor de juiste connectoren.

Wat te doen als de ventilator niet draait?

De ventilator heeft een 0 dB modus: hij blijft uit zolang de belasting laag is. Als u wilt dat hij continu draait, zet u de schakelaar '0 dB Fan' in de stand OFF. Controleer ook of de voeding is ingeschakeld.

Kan ik kabels van andere merken met deze voeding gebruiken?

Nee, gebruik uitsluitend de meegeleverde modulaire kabels met de ROG Thor Platinum II. Het gebruik van niet-originele kabels kan componenten beschadigen en de garantie doen vervallen.

Wat betekent de OLED-weergave?

Het OLED-scherm geeft in real-time het stroomverbruik (in watt) en de spanning weer. Hiermee kunt u de belasting van de voeding controleren en eventuele afwijkingen detecteren.

Hoe reinig ik de voeding?

Koppel de netvoeding los en gebruik een droge, niet-pluizende doek om de buitenkant schoon te vegen. Blaas geen stof naar binnen en gebruik geen vloeibare middelen.

Welke soorten beveiliging zijn ingebouwd?

De voeding is uitgerust met OVP (overspanning), OCP (overstroom), OPP (oververmogen), SCP (kortsluiting) en OTP (oververhitting) om de veiligheid van uw systeem te waarborgen.

Wordt de voeding normaal warm?

Een lichte warmte is normaal tijdens gebruik. Als de temperatuur te hoog wordt, controleer dan of de ventilator draait en de ventilatieopeningen niet geblokkeerd zijn. Zorg ervoor dat de computerbehuizing goed geventileerd is.

Kan ik de RGB van de voeding aansluiten op mijn moederbord?

Ja, de AURA RGB adresseerbare connector kan worden aangesloten op een compatibele RGB-poort op het moederbord (5V 3 pins). Gebruik de ASUS AURA Sync-software om de verlichting aan te passen.

Welk vermogen wordt aanbevolen voor een gaming-configuratie?

De ROG Thor Platinum II is verkrijgbaar in meerdere vermogens (850W, 1000W, 1200W). Voor een high-end gaming-configuratie is 1000W een goede keuze. Bereken het totale stroomverbruik van uw componenten om het juiste model te kiezen.

Wat te doen als het OLED-scherm niet aangaat?

Controleer of de voeding correct is aangesloten en de schakelaar op 'I' staat. Als het OLED-scherm uit blijft, kan er sprake zijn van een defect; neem contact op met de ASUS klantenservice voor garantieondersteuning.

GEBRUIKSAANWIJZING ROG Thor Platinum II ASUS

Beknopte handleiding (Nederlands)

Conventies die in deze handleiding worden gebruikt

Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: Informatie om lichamelijke letsels te voorkomen wanneer u een taak probeert uit te voeren.

OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

Productoverzicht

De afbeeldingen in deze sectie zijn uitsluitend bedoeld als referentie en kunnen verschillen tussen modellen.

Voor

Zijaanzicht links

Zijaanzicht rechts

1 Krachtig OLED-scherm 8-pins CPU- / VGA- / PCI-E aansluitingen
2 0 dB ventilatorknop* Adresseerbare AURA RGB-aansluiting
3 Voedingsschakelaar
7 6-pins randapparatuur IDE- / SATA- / Molexaansluitingen
4 Voedingsaansluiting 10-pins en 18-pins moederbordaansluitingen

De ROG THOR-voedingseenheid installeren

Voordat u kabels installeert of verwijdert, moet u controleren of het systeem is uitgeschakeld en of alle voedingskabels voor het systeem en alle aangesloten apparaten zijn losgekoppeld.

1. Volg de richtlijnen van uw behuizingshandleiding en maakt uw ROG THOR-voedingseenheid vast in de behuizing met de montageschroeven.
2. Sluit de meegeleverde kabels aan op uw ROG THOR-voedingseenheid.
3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op wel apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen kunnen verschillen afhankelijk van de verschillende modellen van de ROG THOR-voedingseenheden.

• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.

• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.

• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingssockets op het moederbord.
• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.

- Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grafische kaart.

- Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.

1. Sluit de ROG THOR-voedingseenheid aan op een stroombron via de meegeleverde voedingskabel.

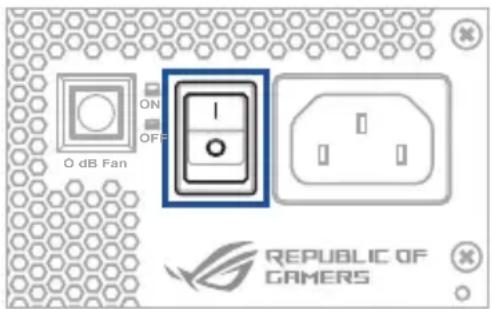

2. Zet de voedingsschakelaar op de positie "I" om uw voedingseenheid in te schakelen.

Veiligheidsinformatie

• Open de voedingseenheid NOOIT, onder welke omstandigheden ook. Dit is extreem gevaarlijk door de hoge spanning binnenin.
• Stop GEEN objecten in het ventilatorrooster of het ventilatiegebied van de voedingseenheid.
• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.
• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zijn geleverd.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de voedingseenheid niet op een plaats waar deze nat kan worden.
  • De voedingseenheid is voor integratie in een computer en is niet bedoeld voor extern gebruik of gebruik buitenshuis.
• Gebruik GEEN kabels van derden of verlengkabels met deze eenheid.

Waarschuwingslabels
