BRUGSANVISNING ROG Thor Platinum II ASUS

Hurtigt i gang aktiviteter (Dansk)

- Anslut 24-stifts eller 20-stifts elnätskontakt till moderkortets 24-stifts- eller 20-stifts strömkontakt.

Standardbrug i denne vejledning

For at sikre, at du udfører bestemte opgaver korrekt, skal du følge nedenstående symboler, brugt i vejledningen.

FARE/ADVARSEL: Oplysninger for at undgå, at du skader dig selv under udførelse af et job.

BEMÆRK: Tips og yderligere oplysninger, som kan hjælpe dig med at fuldføre en opgave.

Produktoversigt

Billederne i dette afsnit er kun til reference og kan variere efter model.

Forside

1 THOR 1

Venstre visning

O dB Fan ON OFF 1 2 3 4 REPUBLIC OF GAMERS

Højre visning

TDS 5 CPU/VGA/PCI-E 7 6 MD 8 Peripheral I/O/SATA/Molex

1 OLED-strømskærm CPU/VGA/PCI-E-stik med 8-ben
2 0 dB ventilatorknap* Adresserbart AURA RGB-stk
3 Tænd/sluk-knap IDE/SATA/Molex-periferstik med 6 ben
4 Strømstik MB-stik med 10 ben og 18 ben 8

Installation af din ROG THOR strømforsyningsenhed

1. Følg instruktionerne i vejledningen til dit kabinet, og fastgør din ROG THOR strømforsyningsenhed i dit kabinet med monteringsskruerne.
2. Tilslut de medfølgende kabler til din ROG THOR strømforsyningsenhed.
3. Tilslut strømstikkene til dit bundkort og til de ønskede eksterne enheder. Du kan se nedenstående liste over enheder, som hvert strømstik kan sluttes til.

• Disse strømstik kan variere på de forskellige modeller af ROG THOR strømforsyningsenheder.

• Se brugervejledningen til dit bundkort for flere oplysninger om placering og tilslutning af ovennævnte strømstik.

• Tilslut Hovedstrømstikket med 24 eller 20 stikben til bundkortets strømstik med 24 eller 20 stikben.

• Tilslut CPU + 12 V Strømstikket med 4+4 stikben til CPU-strømstikket på bundkortet.
• Tilslut Strømstikket med 4 stikben til eksterne enheder til dine eksterne enheder, hvis nødvendigt.
• Tilslut PCI-E +12 V Strømstikket med 6+2 stikben til PCI-E grafikkortet.

• Tilslut SATA Strømstikket til enheder, der er udstyret med en seriel ATA-grænseflade.

• Tilslut din ROG THOR strømforsyningsenhed til en strømkilde med det medfølgende strømkabel.

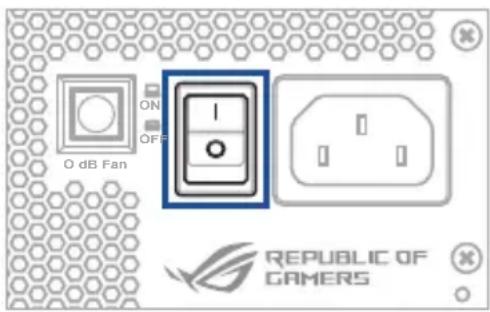

• Stil Afbryderen på "I", for at tænde for din strømforsyningsenhed.

Sikkerhedsoplysninger

• Strømforsyningsenheden må aldrig, under nogen omstændigheder, åbnes. Dette er yderst farligt på grund af højspændingen, der findes indeni.
• Stik IKKE nogen genstande ind i åbningerne på ventilatoren eller på strømforsyningen.
• Sæt IKKE nogen genstande foran ventilatoren eller strømforsyningens ventilationsområde, da dette kan spærre for eller begrænse luftstrømmen.
• BRUG KUN de modulære kabler, der følger med strømforsyningen.
• Undgå støv, fugtighed og ekstreme temperaturer. Placer ikke strømforsyningen i et område, hvor den kan blive våd.
• Strømforsyningen er beregnet til integrering i en computer, og er ikke beregnet til ekstern eller udendørs brug.
• Brug IKKE nogen tredjepartskabler eller forlængerkabler med denne enhed.

Læs oplysningerne på etiketterne
