ROG Thor Platinum II - Блок живлення ПК ASUS - Безкоштовний посібник користувача

Тип продукту	Модульний блок живлення ПК
Бренд	ASUS
Модель	ROG Thor Platinum II
Форм-фактор	ATX
Енергоефективність	Сертифікація 80 PLUS Platinum
Конструкція	Повністю модульна
Охолодження	Вентилятор 135 мм з режимом 0 дБ і окремим вимикачем
Дисплей	OLED для відображення споживання та напруги в реальному часі
Головний роз'єм материнської плати	24 контакти (20+4)
Роз'єми CPU	2 x 4+4 контакти (8 контактів)
Роз'єми PCIe	6+2 контакти (кількість варіюється залежно від моделі)
Роз'єми SATA	Кількість варіюється
Роз'єми периферії (Molex)	4 контакти (кількість варіюється)
Роз'єм RGB	AURA RGB адресний
Захист	OVP, OCP, OPP, SCP, OTP
Безпека	Ніколи не відкривайте блок; використовуйте лише кабелі, що входять до комплекту
Обслуговування	Чистити сухою ганчіркою; уникати пилу та вологи
Гарантія	10 років (згідно з умовами виробника)

Часті запитання - ROG Thor Platinum II ASUS

Як встановити блок живлення ROG Thor Platinum II?

Перед встановленням відключіть усі кабелі живлення. Закріпіть блок у корпусі за допомогою гвинтів, що входять до комплекту, потім підключіть модульні кабелі відповідно до потреб вашої конфігурації. Зверніться до посібника материнської плати для правильних роз'ємів.

Що робити, якщо вентилятор не обертається?

Вентилятор має режим 0 дБ: він не обертається, доки навантаження низьке. Якщо ви хочете, щоб він працював постійно, перемкніть вимикач '0 dB Fan' у положення OFF. Також переконайтеся, що блок живлення увімкнено.

Чи можна використовувати кабелі інших брендів із цим блоком?

Ні, використовуйте виключно модульні кабелі, що входять до комплекту ROG Thor Platinum II. Використання сторонніх кабелів може пошкодити компоненти та анулювати гарантію.

Що означає OLED-дисплей?

OLED-дисплей показує в реальному часі споживання електроенергії (у ватах) та напругу. Він дозволяє контролювати навантаження блоку та виявляти будь-які аномалії.

Як почистити блок живлення?

Відключіть блок живлення від мережі, потім використовуйте суху безворсову ганчірку для протирання зовнішньої поверхні. Не видувайте пил всередину і не використовуйте рідкі засоби.

Які типи захисту вбудовані?

Блок оснащений захистом OVP (від перенапруги), OCP (від перевантаження по струму), OPP (від перевантаження по потужності), SCP (від короткого замикання) та OTP (від перегріву) для забезпечення безпеки вашої системи.

Чи нормально, що блок живлення нагрівається?

Невелике нагрівання є нормальним під час роботи. Якщо температура стає надмірною, переконайтеся, що вентилятор обертається і вентиляційні решітки не заблоковані. Переконайтеся, що корпус комп'ютера добре вентилюється.

Чи можна підключити RGB блоку живлення до материнської плати?

Так, адресний роз'єм AURA RGB можна підключити до сумісного порту RGB на материнській платі (5V 3 контакти). Використовуйте програмне забезпечення ASUS AURA Sync для налаштування підсвічування.

Яка рекомендована потужність для ігрової конфігурації?

ROG Thor Platinum II доступний у кількох потужностях (850W, 1000W, 1200W). Для висококласної ігрової конфігурації 1000W є хорошим вибором. Розрахуйте загальне споживання ваших компонентів, щоб вибрати відповідну модель.

Що робити, якщо OLED-дисплей не вмикається?

Переконайтеся, що блок живлення підключено до мережі та вимикач у положенні 'I'. Якщо OLED залишається вимкненим, можливо, це дефект; зверніться до служби підтримки ASUS для отримання допомоги в рамках гарантії.

ПОСІБНИК КОРИСТУВАЧА ROG Thor Platinum II ASUS

Стисле керівництво для початку експлуатації

(Українська)

Contents

English 3

繁體中文 7

简体中文 11

日本語 15

Français 19

Deutsch 23

Italiano 27

Русский 31

AABB ^العربية 35

Позначення, які використовуються в посібнику

Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику.

НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання задачі.

ПРИМИТКА: підказки та додаткова інформація, яка допоможе виконати задачу.

Огляд виробу

Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі.

Передня панель

Вигляд зліва

Вигляд справа

1 OLED-індикатор

5 8-контактні сполучувачі для процесора, відеокарти, шини PCIe

2 Кнопка функції «0 дБ»*

6 Сполучувач для світлодіодних стрічок із можливістю адресування (AURA RGB)

3 Перемикач живлення

6-контактні сполучувачі для периферійних пристроїв (IDE, SATA, Molex)

4 Сполучувач живлення 10-контактний і 18-контактний сполучувачі МВ

* Натискання цієї кнопки призводить до вимикання функції «0 дБ», і вентилятор блока живлення обертатиметься без зупинок.

Встановлення блоку живлення ROG THOR

Перш ніж приєднувати або від'єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від'єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення ROG THOR у корпусі монтажними гвинтами.
2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення ROG THOR.
3. Під'єднайте роз'єми живлення до материнської плати та периферійних пристроїв згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під'єднувати кожен з'єднувач живлення.

• Роз'єми живлення можуть бути різними залежно від моделей блоків живлення ROG THOR.
• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з'єднувачів живлення.

• Підключіть 24-контактний або 20-контактний Головний з'єднувач живлення головний роз'єм живлення до 24-контактного або 20-контактного роз'єму живлення.

- Підключіть контакт 4+4 центрального процесора +12 В з'єднувача живлення 4+4-контактний роз'єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

- У разі потреби підключіть 4-контактний Периферійний з'єднувач живлення роз'єм живлення периферійних пристроїв до периферійних пристроїв.

• Підключіть 6+2 контактний 3'єднувач живлення PCI-E +12 В роз'єм живлення до графічної карти PCI-E.

• Підключіть 3'єднувач живлення роз'єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

1. Підключіть блок живлення ROG THOR до електромережі шнуром живлення з комплекту постачання.

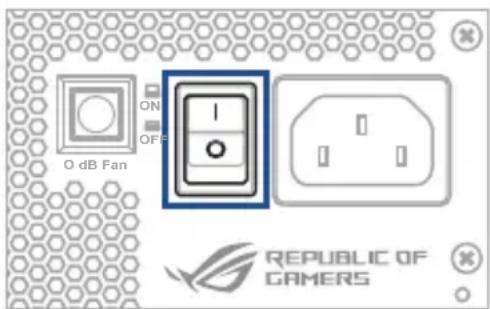

2. Установіть перемикач живлення в положення "І", щоб увімкнути блок живлення.

Інформація про безпеку

• НІКОЛИ, за жодних обставин, не відкривайте блок живлення. Це надзвичайно небезпечно через високу напругу всередині.
• НЕ ВСТАВЛЯЙТЕ жодних предметів до г'ратки вентилятора або до вентиляційної ділянки блока живлення.
• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційної ділянки жодних предметів, що можуть блокувати або обмежити потік повітря.
• ЗАСТОСОВУЙТЕ ЛИШЕ модульний кабель із комплекту блока живлення.
• Уникайте пилу, вологи та надмірно низьких і високих температур. Не розташовуйте блок живлення там, де він може намокнути.
• Блок живлення мусить бути вбудованим у комп'ютер і не призначений для використання поза комп'ютером або просто неба.
• НЕ ЗАСТОСОВУЙТЕ з цим пристроєм жодних кабелів або подовжувачів третіх сторін.

Ярлики з примітками
