ROG Thor Platinum II - PC 전원 공급 장치 ASUS - 무료 사용 설명서

제품 유형	모듈형 PC 전원 공급 장치
브랜드	ASUS
모델	ROG Thor Platinum II
폼 팩터	ATX
에너지 효율	80 PLUS 플래티넘 인증
디자인	완전 모듈식
냉각	0dB 모드 및 전용 스위치가 있는 135mm 팬
디스플레이	실시간 전력 소비 및 전압을 표시하는 OLED
메인보드 주 커넥터	24핀 (20+4)
CPU 커넥터	2 x 4+4핀 (8핀)
PCIe 커넥터	6+2핀 (모델에 따라 수량 다름)
SATA 커넥터	수량 가변
주변기기 커넥터 (Molex)	4핀 (수량 가변)
RGB 커넥터	주소 지정 가능 AURA RGB
보호 기능	OVP, OCP, OPP, SCP, OTP
안전	전원 공급 장치를 절대 열지 마십시오; 제공된 케이블만 사용하십시오
유지 관리	마른 천으로 청소; 먼지와 습기를 피하십시오
보증	10년 (제조사 조건에 따름)

자주 묻는 질문 - ROG Thor Platinum II ASUS

ROG Thor Platinum II 전원 공급 장치를 어떻게 설치합니까?

설치 전에 모든 전원 케이블을 분리하십시오. 제공된 나사를 사용하여 전원 공급 장치를 섀시에 고정한 다음 구성에 따라 모듈식 케이블을 연결하십시오. 적절한 커넥터는 메인보드 매뉴얼을 참조하십시오.

팬이 회전하지 않으면 어떻게 합니까?

팬에는 0dB 모드가 있습니다. 부하가 낮은 동안에는 꺼져 있습니다. 팬이 항상 회전하도록 하려면 '0 dB Fan' 스위치를 OFF 위치로 전환하십시오. 또한 전원 공급 장치가 켜져 있는지 확인하십시오.

이 전원 공급 장치에 다른 브랜드의 케이블을 사용할 수 있습니까?

아니요, ROG Thor Platinum II와 함께 제공된 모듈식 케이블만 사용하십시오. 타사 케이블을 사용하면 구성 요소가 손상되고 보증이 무효화될 수 있습니다.

OLED 디스플레이는 무엇을 의미합니까?

OLED 디스플레이는 실시간 전력 소비(와트)와 전압을 표시합니다. 전원 공급 장치의 부하를 모니터링하고 이상을 감지할 수 있습니다.

전원 공급 장치를 어떻게 청소합니까?

전원 공급 장치를 분리한 다음 마르고 보푸라기가 없는 천으로 외부 표면을 닦으십시오. 내부에 먼지를 불어넣지 말고 액체 제품을 사용하지 마십시오.

어떤 보호 기능이 내장되어 있습니까?

전원 공급 장치에는 시스템 안전을 보장하기 위해 OVP(과전압), OCP(과전류), OPP(과전력), SCP(단락) 및 OTP(과열) 보호 기능이 장착되어 있습니다.

전원 공급 장치가 정상적으로 뜨거워집니까?

작동 중 약간의 열은 정상입니다. 온도가 과도해지면 팬이 회전하고 통풍구가 막히지 않았는지 확인하십시오. 컴퓨터 케이스의 환기가 잘 되는지 확인하십시오.

전원 공급 장치의 RGB를 메인보드에 연결할 수 있습니까?

예, 주소 지정 가능 AURA RGB 커넥터를 메인보드의 호환 RGB 포트(5V 3핀)에 연결할 수 있습니다. ASUS AURA Sync 소프트웨어를 사용하여 조명을 사용자 지정하십시오.

게이밍 구성에 권장되는 전력량은 얼마입니까?

ROG Thor Platinum II는 여러 전력량(850W, 1000W, 1200W)으로 제공됩니다. 고급 게이밍 구성의 경우 1000W가 좋은 선택입니다. 구성 요소의 총 소비 전력을 계산하여 적합한 모델을 선택하십시오.

OLED 디스플레이가 켜지지 않으면 어떻게 합니까?

전원 공급 장치가 제대로 연결되어 있고 스위치가 'I'에 있는지 확인하십시오. OLED가 계속 꺼져 있으면 결함일 수 있습니다. 보증 서비스를 받으려면 ASUS 고객 서비스에 문의하십시오.

사용 설명서 ROG Thor Platinum II ASUS

특정 작업을 올바르게 수행하려면 이 설명서 전체에서 사용되는 다음 기호에 유의하십시오.

위험/경고: 작업을 완료하려 할 때 상해를 방지하기 위한 정보.

참고: 작업 완료에 도움이 되는 팀 및 추가 정보.

제품 개요

이 절에 사용된 그림은 참조용으로만 사용되었으며 실제 모델들 사이에는 차이가 있을 수 있습니다.

전면 패널

좌측면도

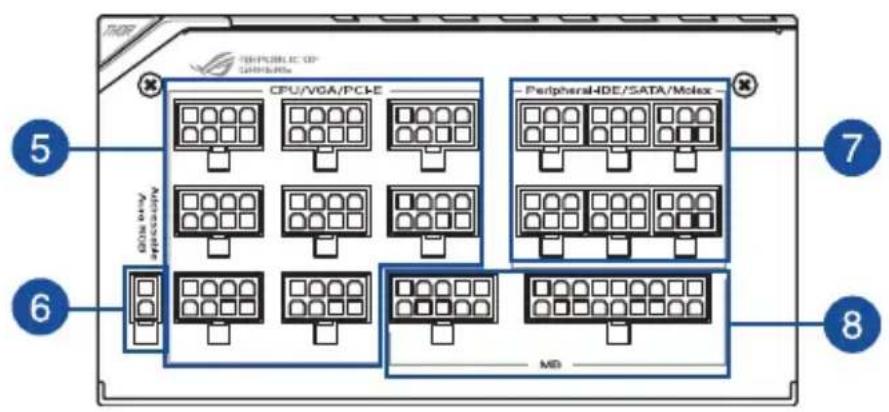

우측면도

1 OLED 전원 디스플레이 8핀 CPU/VGA/PCI-5캐넥터
2 0 dB 팬 버튼* 주소 지정이 가능한 AURA RGB 커넥터
3 전원 스위치 6핀 주변장치 IDE/SATA/Molex7커넥터
4 전원 커넥터 10핀 및 18핀 메인보드 커넥터8

* 이 버튼을 누르면 0 dB 기능이 꺼져 PSU 팬이 계속 회전하게 됩니다.

ROG THOR 전원 공급장치 설치하기

케이블을 설치하거나 제거하기 전에 시스템이 꺼져 있고 시스템 및 이와 연결된 모든 장치의 전원 케이블을 뽑았는지 확인합니다.

1.새시 설명서의 지침에 따라 장착 나사를 사용하여 ROG THOR 전원 공급장치를 새시에 고정합니다.
2. 제품과 함께 제공된 케이블을 ROG THOR 전원 공급장치에 연결합니다.
3.사용자가 원하는 대로 마더보드와 주변장치에 전원 커넥터를 연결합니다.각 전원 커넥터를 연결할 수 있는 장치를 확인하려면 아래 목록을 참조하십시오.

• 전원 커넥터는 ROG THOR 전원 공급장치의 모델에 따라 다를 수 있습니다.
• 아래에 언급된 전원 커넥터의 위치 및 연결에 대한 자세한 내용은 마더보드의 사용 설명서를 참조하십시오.

24핀 또는 20핀 주전원 커넥터을 마더보드의 24핀 또는 20핀 전원 커넥터에 연결합니다.
4+4핀 CPU +12V 전원 커넥터를 마더보드의 CPU 전원 소켓에 연결합니다.
-필요한 경우 4핀 주변장치용 전원 커텍터를 주변장치에 연결합니다.
- 6+2핀 PCI-E +12V 전원 커넥터를 PCI-E 그래픽 카드에 연결합니다.
- SATA 전원 커넥터를 직렬 ATA 인터페이스 장치에 연결합니다.

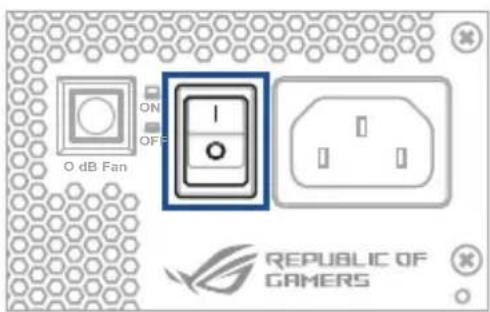

1. 제품과 함께 제공된 전원 코드를 사용하여 ROG THOR 전원 공급장치를 전원에 연결합니다.

2. 전원 스위치를 "I" 위치로 돌려 전원 공급장치를 캡니다.

-어떠한 경우에도 전원 공급장치를 열지 마십시오.그럴 경우 내부에 고전압이 흐르기 때문에 매우 위험합니다.
-어떠한 물체라도 팬 그릴이나 전원 공급장치의 통풍 영역에 삽입하지 마십시오.
-어떠한 물체라도 팬의 전면이나 전원 공급장치의 통풍 영역에 배치하여 공기 흐름을 막거나 제한하지 않도록 하십시오.
- 전원 공급장치와 함께 제공된 모듈식 케이블만 사용하십시오.
- 먼지, 습기 및 과도한 온도를 피하십시오. 전원 공급장치가 젖을 우려가 있는 장소에 배치하지 마십시오.
- 이 전원 공급장치는 컴퓨터와 통합하여 사용할 목적으로 제조되었기 때문에 외부 또는 옥외용으로 사용해서는 안 됩니다.
- 이 장치에서 타사 케이블 또는 연장 케이블을 사용하지 마십시오.

주의 표시 라벨
