ROG Thor 850W Platinum II - PC 전원 공급 장치 ASUS - 무료 사용 설명서

브랜드	ASUS
모델	ROG Thor 850W Platinum II
제품 유형	PC 파워 서플라이
정격 출력	850 W
인증	80+ Platinum
크기 (길이 x 너비 x 높이)	160 x 150 x 86 mm
무게	2.5 kg
냉각 방식	135mm 팬 (0dB 모드 지원)
케이블 방식	풀 모듈러
보호 기능	OVP, OCP, OTP, SCP, OPP, UVP
디스플레이	소비 전력 표시 OLED 내장
조명	AURA Sync RGB 주소 지정 가능
주요 커넥터	1x ATX 24핀, 2x CPU 4+4핀, 6x PCIe 6+2핀, 8x SATA, 4x Molex
0dB 버튼	예, 저부하 시 팬을 정지합니다.
커패시터	일본산, 산업용 등급
보증	10년
규격	ATX12V 2.52, EPS12V 2.92
유지 관리	건조한 천으로 정기적으로 그릴과 팬의 먼지를 제거하십시오.

자주 묻는 질문 - ROG Thor 850W Platinum II ASUS

ROG Thor 850W Platinum II 파워 서플라이를 어떻게 설치하나요?

설치 전에 컴퓨터를 끄고 모든 케이블을 분리하세요. 제공된 나사를 사용하여 파워 서플라이를 섀시에 고정하세요. 필요에 따라 모듈러 케이블을 연결하세요(메인보드, CPU, GPU 등). 전원 케이블을 연결한 후 스위치를 I 위치로 전환하세요.

팬의 0dB 모드는 무엇을 의미하나요?

0dB 버튼을 사용하면 부하가 낮을 때 팬을 완전히 정지시킬 수 있습니다. 따라서 소비 전력이 적을 때는 파워 서플라이가 무소음으로 작동합니다.

이 파워 서플라이에 다른 브랜드의 케이블을 사용할 수 있나요?

아니요, ROG Thor와 함께 제공된 모듈러 케이블만 사용하세요. 타사 케이블은 핀 배열이 다를 수 있어 부품을 손상시킬 수 있습니다.

파워 서플라이를 어떻게 청소하나요?

파워 서플라이를 분리하고 몇 분 기다리세요. 건조한 천이나 압축 공기로 그릴과 팬의 먼지를 제거하세요. 절대 케이스를 열지 마세요.

내 시스템에 권장되는 전력량은 얼마인가요?

ROG Thor 850W Platinum II는 RTX 3080/4080 또는 이에 상응하는 그래픽 카드를 사용하는 대부분의 고급 게이밍 시스템에 적합합니다. 부품의 총 소비 전력을 확인하여 850W를 초과하지 않도록 하세요.

OLED 디스플레이가 켜지지 않으면 어떻게 하나요?

파워 서플라이에 전원이 공급되고 신호 커넥터가 제대로 연결되었는지 확인하세요. 문제가 지속되면 ASUS 지원팀에 문의하세요. OLED는 실시간 소비 전력을 표시합니다.

이 파워 서플라이는 ATX 및 micro-ATX 메인보드와 호환되나요?

네, 24핀 ATX 커넥터 덕분에 모든 표준 폼팩터와 호환됩니다. 섀시에 맞게 고정 방식을 조정하세요.

내장된 보호 기능은 무엇인가요?

파워 서플라이는 과전압(OVP), 과전류(OCP), 과열(OTP), 단락(SCP), 과부하(OPP), 저전압(UVP) 보호 기능을 갖추고 있습니다.

RGB 조명을 메인보드와 동기화하려면 어떻게 하나요?

AURA RGB 주소 지정 가능 케이블을 메인보드의 해당 커넥터에 연결하세요. ASUS의 Armoury Crate 소프트웨어를 사용하여 조명 효과를 사용자 지정할 수 있습니다.

10년 보증은 재판매 시 양도 가능한가요?

네, ASUS 보증은 제품에 귀속되며 일련 번호를 따릅니다. A/S 요청 시 구매 영수증을 보관하세요.

사용 설명서 ROG Thor 850W Platinum II ASUS

특정 작업을 올바르게 수행하려면 이 설명서 전체에서 사용되는 다음 기호에 유의하십시오.

위험/경고: 작업을 완료하려 할 때 상해를 방지하기 위한 정보.

참고: 작업 완료에 도움이 되는 팀 및 추가 정보.

제품 개요

이 절에 사용된 그림은 참조용으로만 사용되었으며 실제 모델들 사이에는 차이가 있을 수 있습니다.

전면 패널

좌측면도

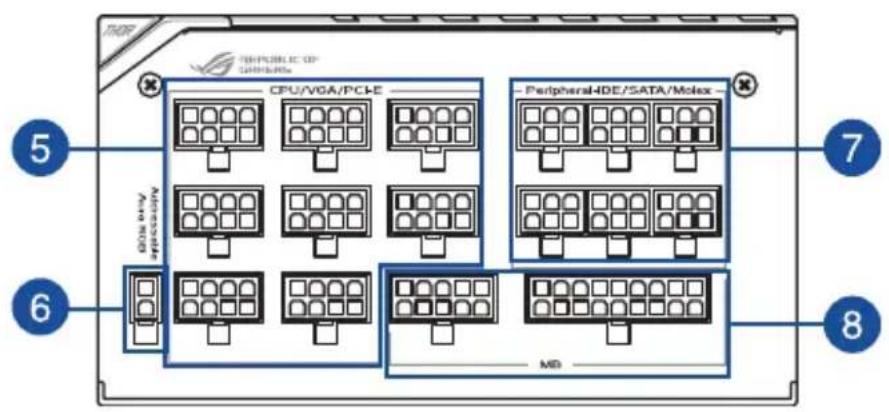

우측면도

1 OLED 전원 디스플레이 8핀 CPU/VGA/PCI-5캐넥터
2 0 dB 팬 버튼* 주소 지정이 가능한 AURA RGB 커넥터
3 전원 스위치 6핀 주변장치 IDE/SATA/Molex7커넥터
4 전원 커넥터 10핀 및 18핀 메인보드 커넥터 8

* 이 버튼을 누르면 0 dB 기능이 꺼져 PSU 팬이 계속 회전하게 됩니다.

ROG THOR 전원 공급장치 설치하기

케이블을 설치하거나 제거하기 전에 시스템이 꺼져 있고 시스템 및 이와 연결된 모든 장치의 전원 케이블을 뽑았는지 확인합니다.

1.새시 설명서의 지침에 따라 장착 나사를 사용하여 ROG THOR 전원 공급장치를 새시에 고정합니다.
2. 제품과 함께 제공된 케이블을 ROG THOR 전원 공급장치에 연결합니다.
3.사용자가 원하는 대로 마더보드와 주변장치에 전원 커넥터를 연결합니다.각 전원 커넥터를 연결할 수 있는 장치를 확인하려면 아래 목록을 참조하십시오.

• 전원 커넥터는 ROG THOR 전원 공급장치의 모델에 따라 다를 수 있습니다.
• 아래에 언급된 전원 커넥터의 위치 및 연결에 대한 자세한 내용은 마더보드의 사용 설명서를 참조하십시오.

24핀 또는 20핀 주전원 커넥터을 마더보드의 24핀 또는 20핀 전원 커넥터에 연결합니다.
4+4핀 CPU +12V 전원 커넥터를 마더보드의 CPU 전원 소켓에 연결합니다.
-필요한 경우 4핀 주변장치용 전원 커텍터를 주변장치에 연결합니다.
- 6+2핀 PCI-E +12V 전원 커넥터를 PCI-E 그래픽 카드에 연결합니다.
- SATA 전원 커넥터를 직렬 ATA 인터페이스 장치에 연결합니다.

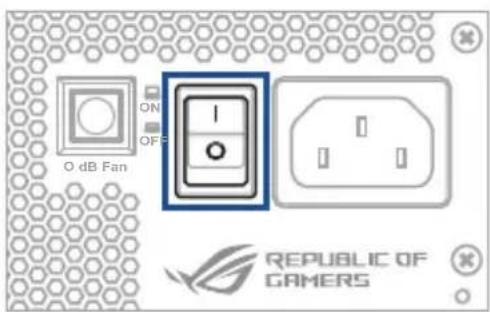

1. 제품과 함께 제공된 전원 코드를 사용하여 ROG THOR 전원 공급장치를 전원에 연결합니다.

2. 전원 스위치를 "I" 위치로 돌려 전원 공급장치를 캡니다.

-어떠한 경우에도 전원 공급장치를 열지 마십시오.그럴 경우 내부에 고전압이 흐르기 때문에 매우 위험합니다.
-어떠한 물체라도 팬 그릴이나 전원 공급장치의 통풍 영역에 삽입하지 마십시오.
-어떠한 물체라도 팬의 전면이나 전원 공급장치의 통풍 영역에 배치하여 공기 흐름을 막거나 제한하지 않도록 하십시오.
- 전원 공급장치와 함께 제공된 모듈식 케이블만 사용하십시오.
- 먼지, 습기 및 과도한 온도를 피하십시오. 전원 공급장치가 젖을 우려가 있는 장소에 배치하지 마십시오.
- 이 전원 공급장치는 컴퓨터와 통합하여 사용할 목적으로 제조되었기 때문에 외부 또는 옥외용으로 사용해서는 안 됩니다.
- 이 장치에서 타사 케이블 또는 연장 케이블을 사용하지 마십시오.

주의 표시 라벨
