ROG Thor 850W Platinum II - PC-Netzteil ASUS - Kostenlose Bedienungsanleitung

Marke	ASUS
Modell	ROG Thor 850W Platinum II
Produkttyp	PC-Netzteil
Nennleistung	850 W
Zertifizierung	80+ Platinum
Abmessungen (L x B x H)	160 x 150 x 86 mm
Gewicht	2,5 kg
Kühlung	135-mm-Lüfter mit 0-dB-Modus
Verkabelung	Vollmodular
Schutzfunktionen	OVP, OCP, OTP, SCP, OPP, UVP
Anzeige	Integriertes OLED zur Leistungsanzeige
Beleuchtung	Adressierbares AURA Sync RGB
Hauptanschlüsse	1x ATX 24-Pin, 2x CPU 4+4-Pin, 6x PCIe 6+2-Pin, 8x SATA, 4x Molex
0-dB-Taste	Ja, zum Stoppen des Lüfters bei geringer Last
Kondensatoren	Japanische, industrielle Qualität
Garantie	10 Jahre
Normen	ATX12V 2.52, EPS12V 2.92
Wartung	Regelmäßige Reinigung des Gitters und des Lüfters mit einem trockenen Tuch

Häufig gestellte Fragen - ROG Thor 850W Platinum II ASUS

Wie installiere ich das Netzteil ROG Thor 850W Platinum II?

Schalten Sie vor der Installation den Computer aus und ziehen Sie alle Kabel ab. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse. Schließen Sie die modularen Kabel je nach Bedarf an (Mainboard, CPU, GPU usw.). Verbinden Sie das Netzkabel mit der Steckdose und schalten Sie den Schalter auf Position I.

Was bedeutet der 0-dB-Modus des Lüfters?

Die 0-dB-Taste stoppt den Lüfter bei geringer Last vollständig. So arbeitet das Netzteil geräuschlos, solange die Leistungsaufnahme moderat bleibt.

Kann ich Kabel einer anderen Marke mit diesem Netzteil verwenden?

Nein, verwenden Sie ausschließlich die mitgelieferten modularen Kabel des ROG Thor. Fremdkabel können eine andere Pinbelegung haben und Komponenten beschädigen.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Strom und warten Sie einige Minuten. Verwenden Sie ein trockenes Tuch oder Druckluft, um Staub vom Gitter und Lüfter zu entfernen. Öffnen Sie das Gehäuse niemals.

Welche Leistung wird für mein System empfohlen?

Das ROG Thor 850W Platinum II eignet sich für die meisten High-End-Gaming-Systeme mit einer Grafikkarte wie RTX 3080/4080 oder gleichwertig. Überprüfen Sie den Gesamtverbrauch Ihrer Komponenten, um unter 850W zu bleiben.

Was tun, wenn die OLED-Anzeige nicht leuchtet?

Stellen Sie sicher, dass das Netzteil eingeschaltet ist und der Signalkabelstecker richtig sitzt. Wenn das Problem weiterhin besteht, kontaktieren Sie den ASUS-Support. Das OLED zeigt die aktuelle Leistungsaufnahme in Echtzeit an.

Ist das Netzteil mit ATX- und Micro-ATX-Mainboards kompatibel?

Ja, es ist dank des 24-Pin-ATX-Anschlusses mit allen Standard-Formaten kompatibel. Passen Sie die Befestigungen an Ihr Gehäuse an.

Welche Schutzfunktionen sind integriert?

Das Netzteil verfügt über Überspannungsschutz (OVP), Überstromschutz (OCP), Übertemperaturschutz (OTP), Kurzschlussschutz (SCP), Überlastschutz (OPP) und Unterspannungsschutz (UVP).

Wie synchronisiere ich die RGB-Beleuchtung mit meinem Mainboard?

Schließen Sie das adressierbare AURA-RGB-Kabel an den entsprechenden Anschluss Ihres Mainboards an. Verwenden Sie die ASUS-Software Armoury Crate, um die Lichteffekte anzupassen.

Ist die 10-jährige Garantie bei Weiterverkauf übertragbar?

Ja, die ASUS-Garantie ist an das Produkt gebunden und folgt der Seriennummer. Bewahren Sie den Kaufbeleg für eventuelle Ansprüche auf.

BEDIENUNGSANLEITUNG ROG Thor 850W Platinum II ASUS

Schnellstartanleitung (Deutsch)

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.

GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

Produktübersicht

Die Abbildungen in diesem Abschnitt dienen nur der Veranschaulichung und können je nach Modell variieren.

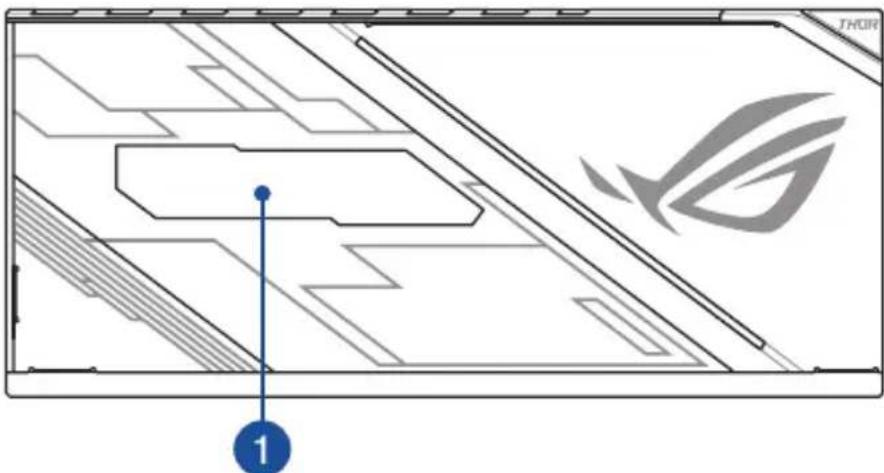

Frontseite

Linke Seite

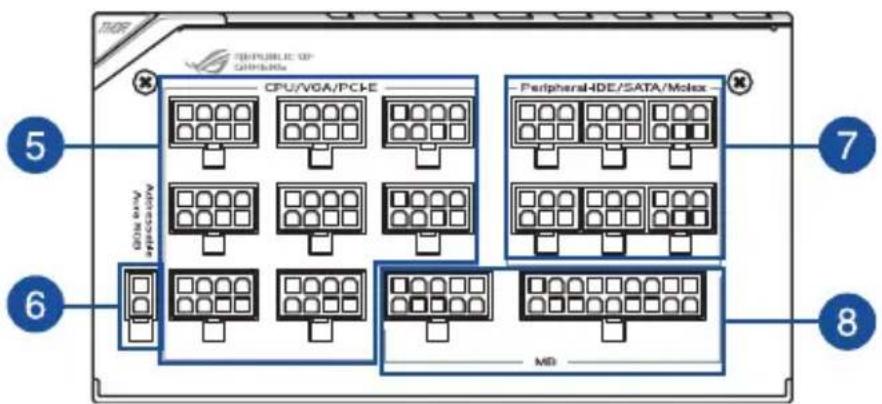

Rechte Seite

1 OLED-Betriebsanzeige 8-polige CPU-/VGA-/PCFE-Anschlüsse
2 0 dB Lüftertaste* Ansteuerbarer AURA RGB-Anschluss
3 Netzschalter 6-polige Peripheral-IDE-/SATA-/Molex-Anschlüsse
4 Netzanschluss 10-polige und 18-polige MB-Anschlüsse

Einbau Ihres ROG THOR Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und sämtliche Stromkabel und angeschlossenen Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und befestigen Sie Ihr ROG THOR Netzteil mit den Montageschrauben in Ihrem Gehäuse.
2. Schließen Sie die mitgelieferten Kabel an Ihr ROG THOR Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach Ihren Wünschen mit dem Motherboard und Ihren Peripheriegeräten. Sie können in der untenstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

• Die Stromanschlüsse können sich je nach Modell des ROG THOR Netzteils unterscheiden.
• Weitere Informationen zur Position der Stromanschlüsse und zu den unten erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.

• Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.
• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsockel auf dem Motherboard.

• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn nötig.
  • Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.
  • Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.

• Schließen Sie Ihr ROG THOR Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.

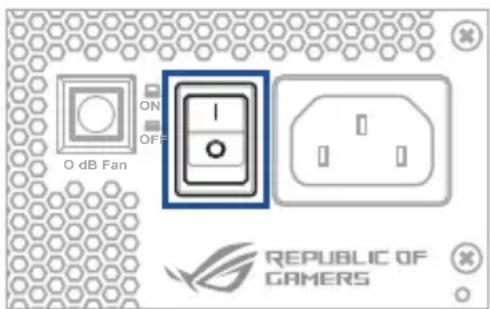

• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzteil einzuschalten.

Sicherheitsinformationen

• Öffnen Sie UNTER KEINEN UMSTÄNDEN das Netzteil. Dies ist aufgrund der hohen Spannungen im Inneren äußerst gefährlich.
• Stecken Sie KEINE Gegenstände in das Lüftergitter oder in den Belüftungsbereich des Netzteils.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Belüftungsbereich des Netzteils, da dies die Luftzirkulation behindern oder einschränken kann.
• VERWENDEN SIE NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Netzteil nicht an einem Ort auf, an dem es nass werden könnte.
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Verwenden Sie KEINE Kabel von Drittanbietern oder Verlängerungskabel zusammen mit diesem Gerät.

Hinweisetiketten
