Značka	ASUS
Model	ROG Thor 850W Platinum II
Typ produktu	PC zdroj
Jmenovitý výkon	850 W
Certifikace	80+ Platinum
Rozměry (D x Š x V)	160 x 150 x 86 mm
Hmotnost	2,5 kg
Chlazení	135 mm ventilátor s režimem 0 dB
Kabeláž	Plně modulární
Ochrany	OVP, OCP, OTP, SCP, OPP, UVP
Displej	Integrovaný OLED displej pro zobrazení spotřeby
Osvětlení	AURA Sync RGB adresovatelné
Hlavní konektory	1x ATX 24 broches, 2x CPU 4+4 broches, 6x PCIe 6+2 broches, 8x SATA, 4x Molex
Tlačítko 0 dB	Ano, pro zastavení ventilátoru při nízké zátěži
Kondenzátory	Japonské, průmyslové standardy
Záruka	10 let
Normy	ATX12V 2.52, EPS12V 2.92
Údržba	Pravidelné čištění mřížky a ventilátoru suchým hadříkem

Často kladené otázky - ROG Thor 850W Platinum II ASUS

Jak nainstalovat zdroj ROG Thor 850W Platinum II ?

Před jakoukoli instalací vypněte počítač a odpojte všechny kabely. Upevněte zdroj do skříně pomocí přiložených šroubů. Zapojte modulární kabely podle vašich potřeb (základní deska, CPU, GPU atd.). Připojte napájecí kabel ze sítě a poté přepněte vypínač do polohy I.

Co znamená režim 0 dB ventilátoru?

Tlačítko 0 dB umožňuje úplné zastavení ventilátoru při nízké zátěži. Zdroj tak pracuje tiše, dokud je spotřeba mírná.

Mohu použít kabely jiné značky s tímto zdrojem?

Ne, používejte pouze přiložené modulární kabely dodané se zdrojem ROG Thor. Kabely třetích stran mohou mít odlišné zapojení a poškodit komponenty.

Jak čistit zdroj?

Odpojte zdroj a počkejte několik minut. Použijte suchý hadřík nebo stlačený vzduch k odstranění prachu z mřížky a ventilátoru. Nikdy neotvírejte kryt.

Jaký je doporučený výkon pro mou sestavu?

Zdroj ROG Thor 850W Platinum II je vhodný pro většinu špičkových herních sestav s grafickou kartou typu RTX 3080/4080 nebo ekvivalentní. Zkontrolujte celkovou spotřebu vašich komponent, aby nepřesáhla 850W.

Co dělat, když se OLED displej nerozsvítí?

Ujistěte se, že je zdroj pod napětím a že je signálový konektor správně zapojen. Pokud problém přetrvává, kontaktujte podporu ASUS. OLED displej zobrazuje aktuální spotřebu v reálném čase.

Je zdroj kompatibilní se základními deskami ATX a micro-ATX?

Ano, je kompatibilní se všemi standardními formáty díky svému 24pinovému ATX konektoru. Přizpůsobte upevnění podle vaší skříně.

Jaké jsou integrované ochrany?

Zdroj disponuje ochranami proti přepětí (OVP), nadproudu (OCP), přehřátí (OTP), zkratu (SCP), nadměrnému výkonu (OPP) a podpětí (UVP).

Jak synchronizovat RGB osvětlení s mou základní deskou?

Připojte adresovatelný AURA RGB kabel k odpovídajícímu konektoru na základní desce. Pomocí softwaru Armoury Crate od ASUS přizpůsobte světelné efekty.

Je 10letá záruka přenosná při prodeji?

Ano, záruka ASUS je vázána na produkt a sleduje sériové číslo. Uschovejte si doklad o koupi pro případ reklamace.

NÁVOD K OBSLUZE ROG Thor 850W Platinum II ASUS

Rychly průvodce (Čeština)

Konvence použité v této příručce

Abyste určité úkony prováděly správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolu.

POZNÁMKA: Tipy a další informace, které se hodí při provádění úkolu.

Popis produktu

llustrace v této části jsou pouze příkladové a mohou se v rámci modelů lišit.

Přední

Náhled zleva

Náhled zprava

1 Displej OLED Konektory procesoru/VGA/PCI-E s 8 piny
2 Tlačitko ventilátoru 0 dB* Konektor AURA RGB simožností adresy
3 Vypínač Konektory periferie IDE/SATA/Molex se/6 piny
4 Napájecí konektor Konektory MB s 10 a 18 piny 8

Instalace zdroje napájení ROG THOR

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení ROG THOR do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení ROG THOR.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelů zdrojů napájení ROG THOR.

• Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu na použití vaší základní desky.

• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.

• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.

- Podle potřeby připojte 4kolíkový konektor napájení periférií k periferním zařízením.

- Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.

- Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.

1. Připojte zdroj napájení ROG THOR ke zdroji napájení pomocí dodaného napájecího kabelu.

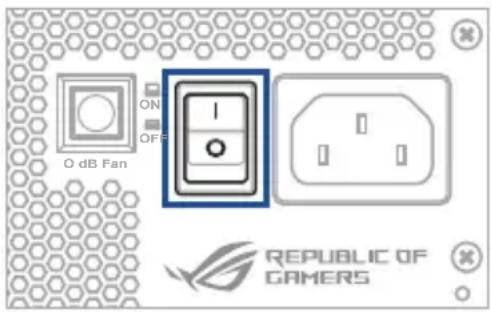

2. Přesunutím vypínače do polohy „l“ zapněte zdroj napájení.

Informace o bezpečnosti

• NIKDY za žádných okolností neotevírejte jednotku napájecího zdroje. Toto je extrémně nebezpečné z důvodu vysokého napětí uvnitř.
• NEUMISTUJTE žádné předměty do mřížky ventilátoru nebo ventilační oblasti jednotky napájecího zdroje.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které může bránit nebo omezovat proudění vzduchu.
• POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje.
• Zamezte působní prachu, vlhkosti a teplotních výkyvů. Neumistujte jednotku napájecího zdroje do jakéhokoli prostoru, který může být vlhký.
• Jednotka napájecího zdroje slouží pro zapojení do počítače a není vhodná pro používání venku nebo uvnitř.
• NEPOUŽÍVEJTE s touto jednotkou žádné kabely nebo prodlužovací kabely třetích stran.

Výstražné štítky
