Convenções usadas neste guia

Para garantir que você executa determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo deste manual.

PERIGO/AVISO: Informações para prevenir lesões a si mesmo quando tentar completar uma tarefa.

NOTA: Dicas e informações adicionais para ajudar você a completa uma tarefa.

Visão geral do produto

As ilustrações nesta seção são apenas para referência e podem variar entre modelos.

Vista frontal

THUR 1

Vista esquerda

2 3 4 ON OFF O dB Fan REPUBLIC OF GAMERS

Vista direita

TDS 5 CPU/VGA/PCI-E 7 6 MD 8 Peripheral I/O/SATA/Molex

1 Visor OLED de poder 8-pin CPU / VGA / PCI-E conectores
2 0 dB Fan button* Conector de RGB endereçáveis de AURA
3 Interruptor 6-pin Peripheral-IDE / SATA / conectores Molex
4 Conector de alimentação conectores de 10 pinos e pinos 18 MB

Instalando sua Fonte de Alimentação ROG THOR

Antes de instalar ou remover os cabos, certifique-se de que o sistema está desligado, e todos os cabos de alimentação do sistema e todos os dispositivos a ele ligados são desligados.

1. Siga as instruções do seu manual de chassis e garantir a sua fonte de alimentação ROG THOR em seu chassis através dos parafusos de montagem.
2. Conecte os cabos empacotados à sua fonte de alimentação ROG THOR.
3. Ligue os conectores de alimentação para sua placa-mãe e dispositivos periféricos de acordo com sua preferência. Consulte a lista abaixo para verificar quais os dispositivos que cada conector de energia pode ser ligado.

• Os conectores de alimentação pode variar entre diferentes modelos de Fonte de Alimentação ROG THOR Unidades.

• Consulte o manual do utilizador da sua placa-mãe para obter mais informações sobre o local e ligar os conectores de alimentação abaixo mencionados.

• Ligar o pino 20 24 ou pino do Conector de Alimentação Principal ao conector de alimentação de 24 pinos ou 20 pinos da placa-mãe.

• Ligue o pino 4 +4 da CPU +12V Conector de Alimentação à tomada de energia do CPU na placa-mãe.
• Ligue o pino 4- do Conector de Alimentação Periférico aos dispositivos periféricos, se necessário.

- Ligue o pino 6 +2 do Conector de Alimentação PCI-E +12V à placa gráfica PCI-E.

• Ligue o Conector de Alimentação SATA aos dispositivos com uma interface serial ATA.

1. Ligue sua Fonte de Alimentação ROG THOR a uma fonte de alimentação usando o cabo de alimentação fornecido.

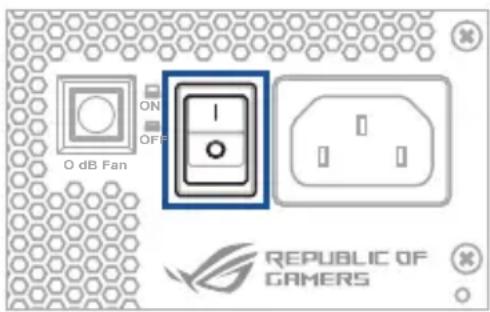

2. Gire a Chave de Energia para a posição "I" para ligar a fonte de alimentação

Informações de segurança

• Nunca, sob quaisquer circunstâncias, abra a fonte de alimentação. Isto é extremamente perigoso devido a alta tensão dentro.
• Não introduza quaisquer objetos a grelha do ventilador ou a área de ventilação da fonte de alimentação.
• Não coloque quaisquer objetos na frente do ventilador ou a área de ventilação da fonte de alimentação que podem obstruir ou restringir o fluxo de ar.
• Utilize apenas os cabos modulares, junto com a fonte de alimentação.
• Evite poeira, umidade e extremos de temperatura. Não coloque a unidade de alimentação de energia onde possa ficar molhada.
• A unidade de alimentação é para integração em um computador e não para uso externo ou ao ar livre.
• Não utilize quaisquer terceiros cabos ou cabos de extensão com esta unidade.

Etiquetas de aviso

Convenções usadas neste guia

Para garantir que executa determinadas tarefas corretamente, observe os seguintes símbolos usados ao longo deste manual.

PERIGO/AVISO: Informações para evitar ferimentos ao tentar realizar uma tarefa.

NOTA: Sugestões e informações adicionais que ajudam a realizar uma tarefa.

Descrição geral do produto

As ilustrações apresentadas nesta secção servem apenas como referência e poderão diferir de acordo com o modelo.

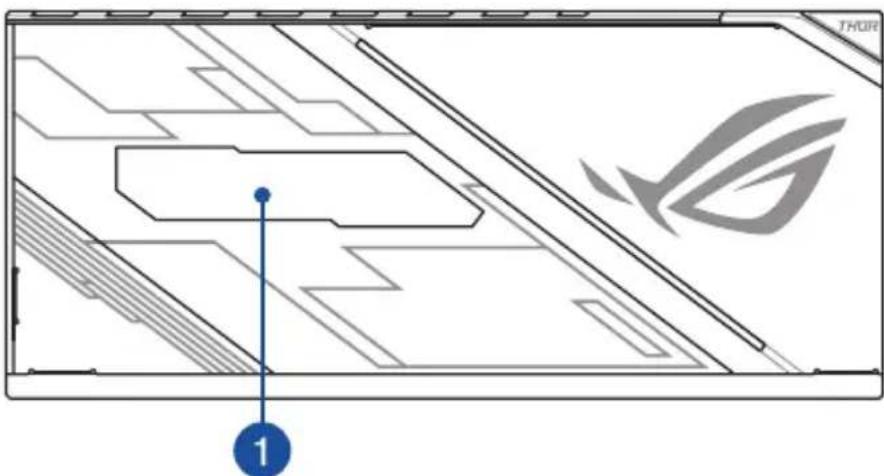

Vista frontal

THOU 1

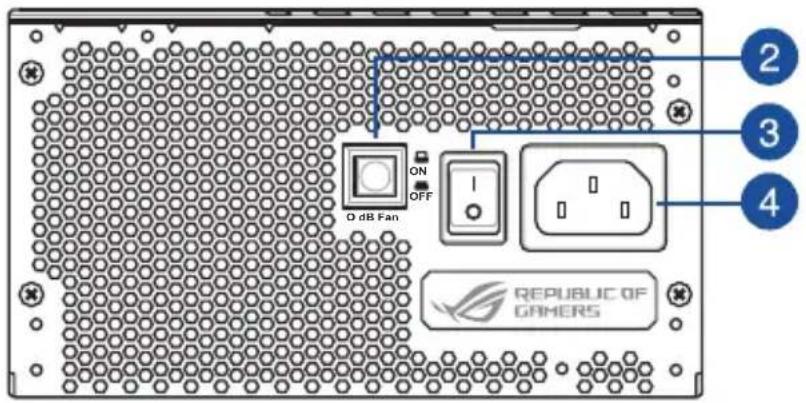

Vista esquerda

O dB Fan ON OFF 1 2 3 4 REPUBLIC OF GAMERS

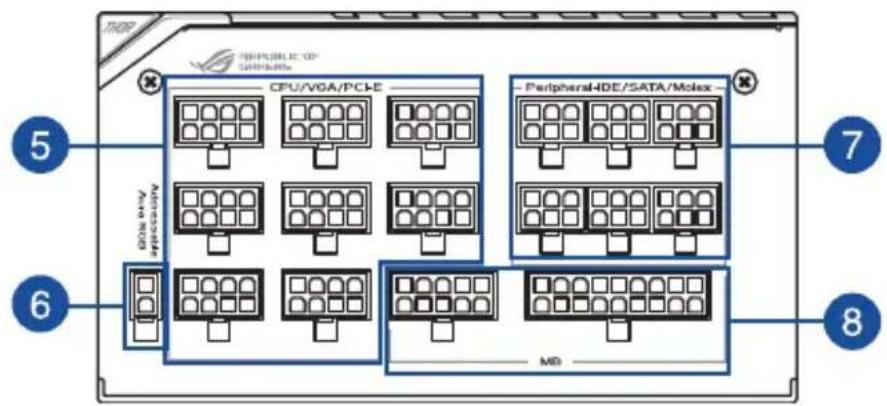

Vista direita

TDS 5 CPU/VGA/PCI-E 7 6 MD 8 Peripheral I/O/SATA/Molex

1 Visor OLED (Indicador Consumo) Conectores de CPU de 8 pinos/VGA/PCI-E
2 Botão da ventoinha 0dB* Conector AURA RGB endereçavel
3 Interruptor de alimentação 7 Conectores de periféricos IDE de 6 pinos SATA/Molex
4 Conector de alimentação 8 Conectores MB de 10 e 18 pinos

Instalar a fonte de alimentação ROG THOR

Antes de instalar ou remover cabos, certifique-se de que o sistema está desligado e todos os cabos de alimentação do sistema e restantes dispositivos estão desligados.

1. Siga as instruções no manual do chassis e fixe a fonte de alimentação ROG THOR no chassis usando os parafusos de montagem.
2. Ligue os cabos fornecidos à fonte de alimentação ROG THOR.
3. Ligue os conectores de alimentação à placa principal e aos dispositivos periféricos de acordo com as suas preferências. Pode consultar a lista abaixo para verificar a que dispositivos pode ser ligado cada conector de alimentação.

• Os conectores de alimentação podem diferir de acordo com o modelo da fonte de alimentação ROG THOR.

• Consulte o manual do utilizador da placa principal para obter mais informações sobre o local e ligação dos conectores de alimentação indicados abaixo.

• Ligue o conector de alimentação principal de 24 ou 20 pinos ao conector de alimentação de 24 ou 20 pinos da placa principal.

• Ligue o conector de alimentação da CPU de 4+4 pinos e +12 V à tomada de alimentação da CPU na placa principal.
  • Ligue o conector de alimentação periférico de 4 pinos aos dispositivos periféricos, se necessário.
  • Ligue o conector de alimentação PCI-E de 6+2 pinos e +12 V à placa gráfica PCI-E.
  • Ligue o conector de alimentação SATA aos dispositivos com interface Serial ATA.

• Ligue a fonte de alimentação ROG THOR a uma tomada elétrica usando o cabo de alimentação fornecido.

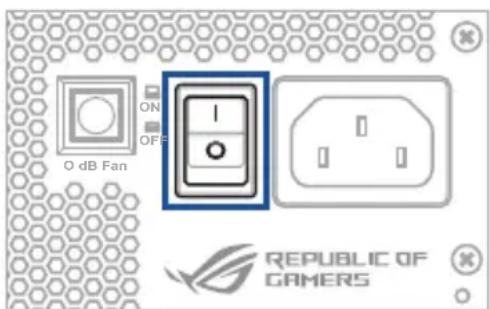

• Coloque o interruptor de alimentação na posição "I" para ligar a fonte de alimentação

Informações de segurança

• NUNCA, em nenhuma circunstância, abra a fonte de alimentação. É extremamente perigoso, devido à alta tensão no interior.
• NÃO insira quaisquer objetos no interior da fonte de alimentação.
• NÃO coloque quaisquer objetos à frente do ventilador ou da área de ventilação da fonte de alimentação que possam obstruir ou limitar a circulação de ar.
• UTILIZE APENAS os cabos modulares fornecidos com a fonte de alimentação.
• Evite o contacto com pó, humidade e temperaturas extremas. Não coloque a fonte de alimentação em qualquer área onde esta se possa molhar.
• A fonte de alimentação destina-se a ser integrada num computador e não utilizada externamente.
• NÃO utilize cabos ou cabos de extensão de terceiros com esta unidade.

Etiquetas de aviso
