ROG Thor 850W Platinum II - Fuente de alimentación para computadora ASUS - Manual de uso y guía de instrucciones gratis

Marca	ASUS
Modelo	ROG Thor 850W Platinum II
Tipo de producto	Fuente de alimentación para PC
Potencia nominal	850 W
Certificación	80+ Platinum
Dimensiones (L x A x H)	160 x 150 x 86 mm
Peso	2,5 kg
Refrigeración	Ventilador de 135 mm con modo 0 dB
Cableado	Totalmente modular
Protecciones	OVP, OCP, OTP, SCP, OPP, UVP
Pantalla	OLED integrado para la potencia consumida
Iluminación	AURA Sync RGB direccionable
Conectores principales	1x ATX 24 pines, 2x CPU 4+4 pines, 6x PCIe 6+2 pines, 8x SATA, 4x Molex
Botón 0 dB	Sí, para detener el ventilador a baja carga
Condensadores	Japoneses, estándar industrial
Garantía	10 años
Normas	ATX12V 2.52, EPS12V 2.92
Mantenimiento	Desempolvado regular de la rejilla y del ventilador con un paño seco

Preguntas frecuentes - ROG Thor 850W Platinum II ASUS

¿Cómo instalar la fuente de alimentación ROG Thor 850W Platinum II?

Antes de cualquier instalación, apague el ordenador y desconecte todos los cables. Fije la fuente de alimentación en el chasis con los tornillos incluidos. Conecte los cables modulares según sus necesidades (placa base, CPU, GPU, etc.). Conecte el cable de alimentación de red y luego coloque el interruptor en la posición I.

¿Qué significa el modo 0 dB del ventilador?

El botón 0 dB permite detener completamente el ventilador cuando la carga es baja. Así, la fuente de alimentación funciona en silencio mientras la potencia consumida sea moderada.

¿Puedo usar cables de otra marca con esta fuente de alimentación?

No, utilice únicamente los cables modulares incluidos con el ROG Thor. Los cables de terceros pueden tener un pinout diferente y dañar los componentes.

¿Cómo limpiar la fuente de alimentación?

Desconecte la fuente de alimentación y espere unos minutos. Use un paño seco o una lata de aire comprimido para quitar el polvo de la rejilla y del ventilador. No abra nunca la carcasa.

¿Cuál es la potencia recomendada para mi configuración?

El ROG Thor 850W Platinum II es adecuado para la mayoría de configuraciones gaming de gama alta con una tarjeta gráfica como RTX 3080/4080 o equivalente. Verifique el consumo total de sus componentes para no superar los 850W.

¿Qué hacer si la pantalla OLED no se enciende?

Asegúrese de que la fuente de alimentación esté encendida y que el conector de señal esté bien conectado. Si el problema persiste, contacte al soporte de ASUS. El OLED muestra la potencia consumida en tiempo real.

¿La fuente de alimentación es compatible con placas base ATX y micro-ATX?

Sí, es compatible con todos los formatos estándar gracias a su conector ATX de 24 pines. Adapte las fijaciones según su chasis.

¿Cuáles son las protecciones integradas?

La fuente de alimentación cuenta con protecciones contra sobretensiones (OVP), sobrecorrientes (OCP), sobrecalentamiento (OTP), cortocircuitos (SCP), sobrepotencia (OPP) y subtensiones (UVP).

¿Cómo sincronizar la iluminación RGB con mi placa base?

Conecte el cable AURA RGB direccionable al conector correspondiente de su placa base. Use el software Armoury Crate de ASUS para personalizar los efectos de luz.

¿La garantía de 10 años es transferible en caso de reventa?

Sí, la garantía de ASUS está vinculada al producto y sigue el número de serie. Conserve la factura de compra para cualquier reclamo.

MANUAL DE USUARIO ROG Thor 850W Platinum II ASUS

Guía de inicio rápido (Español)

Kratko uputstvo za početak (Srpski)

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Información destinada a mitigar posibles lesiones al efectuar una tarea.

NOTA: Sugerencias e información complementaria que facilitan la realización de tareas.

Información general del producto

Las ilustraciones que aparecen en esta sección solo son de referencia y podrían variar entre los distintos modelos.

Vista frontal

Vista izquierda

Vista derecha

1 Pantalla encendido OLED Conectores CPU / VGA / PCI-E de 8 contactos
2 Botón ventilador 0 dB* Conector AURA RGB directionalable
3 Interruptor de encendido 7 Conectores Molex / SATA / IDE periférico de 6 contactos
4 Conector de alimentación Conectores MB de 10 contactos y 18 contactos

Instalar la fuente de alimentación ROG THOR

Antes de instalar o quitar cables, asegúrese de que el sistema esté apagado y que todos los cables de alimentación del sistema y de los dispositivos conectados estén desconectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentación ROG THOR al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentación ROG THOR.
3. Conecte los conectores de alimentación a la placa base y los dispositivos periféricos de acuerdo a sus necesidades. Puede consultar la lista siguiente para comprobar a qué dispositivos se puede enchufar cada conector de alimentación.

• Los conectores de alimentación pueden variar entre los diferentes modelos de fuente de alimentación ROG THOR.

• Consulte el manual de usuario de la placa base para obtener más información sobre la ubicación y la conexión de los conectores de alimentación mencionados a continuación.

• Conecte el conector de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placa base.

• Conecte el conector de alimentación de +12 V de la CPU de 4+4 contactos a la toma de alimentación de la CPU de la placa base.
• Conecte el conector de alimentación de periféricos a los dispositivos periféricos si es necesario.
• Conecte el conector de alimentación de +12 V PCI-E de 6+2 contactos a la tarjeta gráfica PCI-E.

• Conecte el conector de alimentación SATA a los dispositivos con interfaz Serial ATA.

• Conecte la unidad de fuente de alimentación ROG THOR a la fuente de alimentación mediante el cable de alimentación incluido.

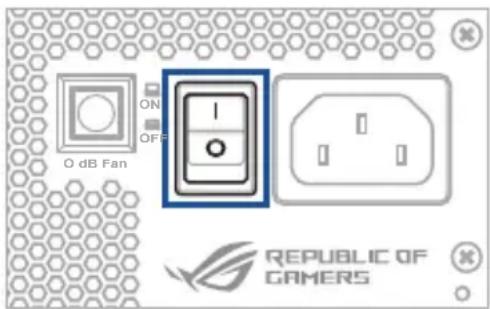

• Presione el conmutador de alimentación en la posición "I" para encender la fuente de alimentación.

Información de seguridad

• NUNCA, bajo ninguna circunstancia, abra la unidad de fuente de alimentación. Resulta extremadamente peligroso, debido al alto voltaje de su interior.
• NO inserte ningún objeto en las rejillas del ventilador ni en la zona de ventilación de la unidad de fuente de alimentación.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la unidad de fuente de alimentación, ya que podría obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompañan a la unidad de fuente de alimentación.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque la unidad de fuente de alimentación en ningún sitio en el que pudiera mojarse.
• La unidad de fuente de alimentación está pensada para integrarse a un ordenador y no para su uso en exteriores o de forma externa.
• NO utilice ningún cable de terceros ni cables alargadores con esta unidad.

Etiquetas de aviso
