HASZNÁLATI ÚTMUTATÓ ROG Thor 850W Platinum II ASUS
Gyors üzembe helyezési útmutató (Magyar)
A kézikönyvben felhasznált konvenciók
Bizonyos feladatok helyes végrehajtásának biztosítása érdekében, vegye figyelembe az alábbi szimbólumokat az útmutató egészében.
VESZÉLY/FIGYELMEZTETÉS: Tájékoztató a feladatvégzés közbeni sérülések elkerülése érdekében.
MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.
A termék áttekintése
A fejezet illusztrációi csak referencia jellegűek és modellenként különbözőek lehetnek.
Előnézet
2 0 dB ventilátor gomb * Programozható AJRA RGB csatlakozók
3 Főkapcsoló 6 pines perifériás IDE / SATA / Molex csatlakozók
4 Tápcsatlakozó 10 pines és 18 pines alaplapi csatlakozók
A ROG THOR tápegység szerelése
Kábelek szerelése vagy eltávolítása előtt győződjön meg, hogy a rendszer ki van kapcsolva és a rendszer minden tápkábele és minden csatlakoztatott eszköz ki van húzva.
- Kövesse a számítógépház kézikönyvének utasításait és rögzítse a ROG THOR tápegységet a házba a rögzítő csavarok segítségével.
- Csatlakoztassa a tartozék kábeleket a ROG THOR tápegységhez.
- Csatlakoztassa a tápcsatlakozókat az alaplaphoz és igény szerint a perifériás eszközöketis. Tanulmányozhatja az alábbi listát, hogy ellenőrizze melyik eszköz tápcsatlakozója csatlakoztatható.
- A tápcsatlakozók különbözhetnek a különböző ROG THOR tápegység modelleknél.
-
Tanulmányozza az alaplap felhasználói kézikönyvét, hogy bővebb információkat tudjon meg az alább említett tápcsatlakozók helyzetéről és csatlakoztatásáról.
-
Csatlakoztassa a 24 pines vagy 20 pines Fő tápcsatlakozót az alaplap 24 pines vagy 20 pines tápcsatlakozójához.
- Csatlakoztassa a 4+4 pines CPU +12V tápcsatlakozót a CPU alaplapi tápcsatlakozójához.
- Csatlakoztassa a 4 pines Perifériás tápcsatlakozót a perifériás eszközökhöz ha szükséges.
- Csatlakoztassa a 6+2 pines PCI-E +12V tápcsatlakozót a PCI-E grafikus kártyához.
-
Csatlakoztassa a SATA tápcsatlakozót a Serial ATA eszközök interfészéhez.
-
Csatlakoztassa a ROG THOR tápegységet a tápforráshoz a tartozék tápkábellel.
-

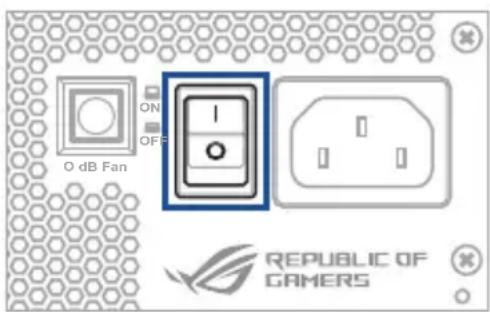

Kapcsolja a Tápkapcsolót az „I” helyzetbe hogy bekapcsolja a tápegységet.
Biztonsági információ
- SOHA, semmilyen körülmények között ne nyissa fel a tápegységet. Ez nagyon veszélyes a benne levő magasfeszültség miatt.
- NE dugjon be semmilyen tárgyat a ventilátor szellőzörésein vagy a tápegység szellőző felületén.
- NE helyezzen tárgyakat a tápegység ventillátora vagy a szellőző nyílása elé, amely elfedheti vagy akadályozhatja a légáramlást.
- KIZÁRÓLAG a tartozék moduláris kábeleket használja a tápegységgel.
- Kerülje a port, nedvességet és extrém hömérsékletet. Ne helyezze a tápegységet olyan helyre ahol nedves lehet.
- A tápegység egy számítógépbe való beszerelésre készült és nem külső vagy kültéri felhasználásra.
- NE használja harmadik fél kábeleit vagy hosszabítókábeleket ehhez az egységhez.
Megjegyzés címkék
