ROG Thor 850W Platinum II - Sursă alimentare PC ASUS - Manual de utilizare gratuit

Marcă	ASUS
Model	ROG Thor 850W Platinum II
Tip de produs	Sursă de alimentare PC
Putere nominală	850 W
Certificare	80+ Platinum
Dimensiuni (L x l x H)	160 x 150 x 86 mm
Greutate	2,5 kg
Răcire	Ventilator de 135 mm cu mod 0 dB
Cablare	Complet modular
Protecții	OVP, OCP, OTP, SCP, OPP, UVP
Afișaj	OLED integrat pentru puterea consumată
Iluminare	AURA Sync RGB adresabil
Conectori principali	1x ATX 24 pini, 2x CPU 4+4 pini, 6x PCIe 6+2 pini, 8x SATA, 4x Molex
Buton 0 dB	Da, pentru oprirea ventilatorului la sarcină redusă
Condensatoare	Japoneze, standard industrial
Garanție	10 ani
Standarde	ATX12V 2.52, EPS12V 2.92
Întreținere	Curățarea periodică a grilei și a ventilatorului cu o lavetă uscată

Întrebări frecvente - ROG Thor 850W Platinum II ASUS

Cum se instalează sursa de alimentare ROG Thor 850W Platinum II ?

Înainte de instalare, opriți calculatorul și deconectați toate cablurile. Fixați sursa în carcasă cu ajutorul șuruburilor furnizate. Conectați cablurile modulare în funcție de nevoi (placă de bază, CPU, GPU etc.). Conectați cablul de alimentare la rețea, apoi comutați întrerupătorul pe poziția I.

Ce înseamnă modul 0 dB al ventilatorului ?

Butonul 0 dB permite oprirea completă a ventilatorului atunci când sarcina este redusă. Astfel, sursa funcționează în tăcere atâta timp cât puterea consumată rămâne moderată.

Pot folosi cabluri de la altă marcă cu această sursă ?

Nu, utilizați doar cablurile modulare furnizate cu ROG Thor. Cablurile terțe pot avea o configurație diferită a pinilor și pot deteriora componentele.

Cum se curăță sursa de alimentare ?

Deconectați sursa de la rețea și așteptați câteva minute. Utilizați o lavetă uscată sau o cutie cu aer comprimat pentru a îndepărta praful de pe grilă și de pe ventilator. Nu deschideți niciodată carcasa.

Care este puterea recomandată pentru configurația mea ?

ROG Thor 850W Platinum II este potrivit pentru majoritatea configurațiilor de gaming high-end cu o placă grafică de tip RTX 3080/4080 sau echivalentă. Verificați consumul total al componentelor pentru a rămâne sub 850W.

Ce trebuie să fac dacă afișajul OLED nu se aprinde ?

Asigurați-vă că sursa este alimentată și că conectorul de semnal este bine conectat. Dacă problema persistă, contactați suportul ASUS. OLED-ul afișează puterea consumată în timp real.

Sursa de alimentare este compatibilă cu plăcile de bază ATX și micro-ATX ?

Da, este compatibilă cu toate formatele standard datorită conectorului ATX cu 24 de pini. Adaptați fixările în funcție de carcasă.

Care sunt protecțiile integrate ?

Sursa dispune de protecții împotriva supratensiunii (OVP), supracurentului (OCP), supraîncălzirii (OTP), scurtcircuitului (SCP), supraputerii (OPP) și subtensiunii (UVP).

Cum se sincronizează iluminarea RGB cu placa de bază ?

Conectați cablul AURA RGB adresabil la conectorul corespunzător al plăcii de bază. Utilizați software-ul Armoury Crate de la ASUS pentru a personaliza efectele luminoase.

Garanția de 10 ani este transferabilă în caz de revânzare ?

Da, garanția ASUS este legată de produs și urmează numărul de serie. Păstrați factura de cumpărare pentru orice reclamație.

MANUAL DE UTILIZARE ROG Thor 850W Platinum II ASUS

Ghid de pornire rapidă (Română)

Convenții utilizate în acest ghid

Pentru a vă asigura că efectuați corespunzător anumite activități, luați în considerare următoarele simboluri utilizate în acest manual.

PERICOL/AVERTISMENT: Informații care au rolul să prevină rănirea dvs. atunci când încercați să efectuați o activitate.

NOTĂ: Sfaturi și informații suplimentare care să vă ajute să efectuați o activitate.

Prezentarea generală a produsului

Ilustrațiile din această sectiune au strict rol informativ și pot să difere în funcție de model.

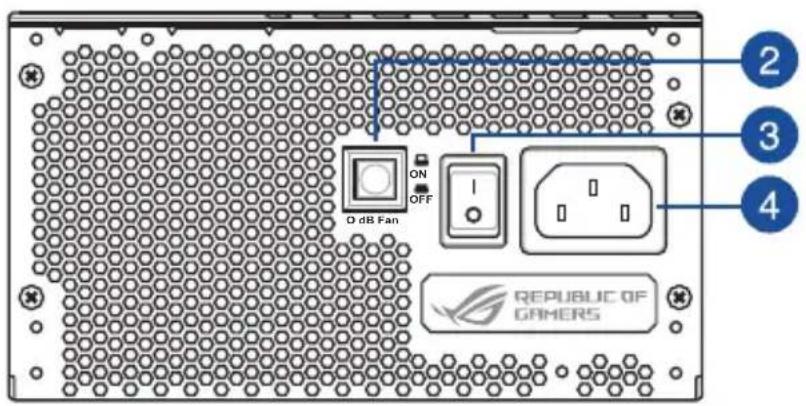

Vedere din față

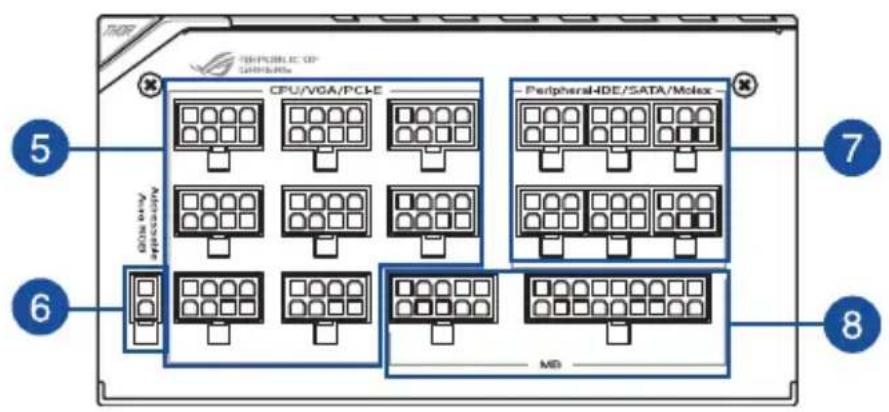

Panoul din stânga

Panoul din dreapta

1 OLED power display Conectori CPU/VGA/PCI-E cu 8 pini
2 Buton ventilator 0 dB* Conector RGB AURA adresabil
3 Comutator de pornire Conectori periferice-IDE/SATA/Molex cu 6 pini
4 Comutator pornire/oprire Conectori MB cu 10 piniși 18 pini

Instalarea unității de alimentare cu curent ROG THOR

Înainte de a instala sau de a scoate cablurile, asigurați-vă că sistemul este oprit și că toate cablurile de alimentare pentru sistem și toate dispozitivele atașate sunt deconectate.

1. Urmați instrucțiunile din manualul șasiului și fixați unitatea de alimentare ROG THOR în șasiu utilizând șuruburile de montare.
2. Conectați cablurile incluse în unitatea de alimentare ROG THOR.
3. Conectați conectorii de alimentare la placa de bază și la dispozitivele periferice în funcție de preferințele dvs. Puteți consulta lista de mai jos pentru a verifica la ce dispozitive poate fi conectat fiecare conector de alimentare.

• Conectorii de alimentare pot varia între diferitele modele de unități de alimentare cu curent ROG THOR.

• Consultați manualul de utilizare al plăcii de bază pentru mai multe informații despre locație și conectarea conectorilor de alimentare menționați mai jos.

• Conectați conectorul principal de alimentare cu 24 de pini sau 20 de pini la conectorul de alimentare cu 24 sau 20 de pini al plăcii de bază.

• Conectați conectorul de alimentare CPU +12 V cu 4+4 pini la priza de alimentare CPU de pe placa de bază.
• Conectați conectorul de alimentare periferic cu 4 pini la dispozitivele periferice dacă este necesar.
• Conectați conectorul de alimentare PCI-E +12 V cu 6+2 pini la placa grafică PCI-E.

• Conectați conectorul de alimentare SATA la dispozitivele cu interfață Serial ATA.

• Conectați unitatea de alimentare cu curent ROG THOR la o sursă de alimentare utilizând cablul de alimentare inclus.

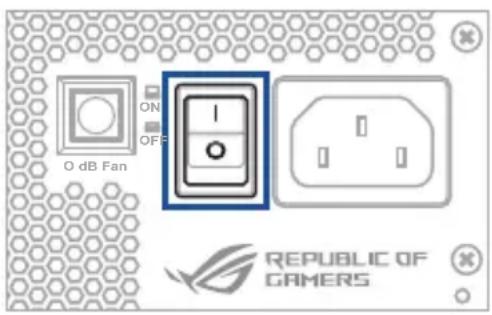

• Comutați întrerupătorul de alimentare în poziția „I” pentru a porni unitatea de alimentare cu curent.

Informații pentru utilizarea în condiții de siguranță

• NICIODATĂ, în niciun caz, nu deschideți unitatea de alimentare. Acest lucru este extrem de periculos din cauza tensiunii înalte din interior.
• NU introduceti niciun obiect în grila ventilatorului sau în zona de ventilație a unității de alimentare.
• NU așezați obiecte în fața ventilatorului sau zona de ventilație a sursei de alimentare care ar putea împiedica sau restricționa fluxul de aer.
• UTILIZATI NUMAI cablurile modulare grupate cu unitatea de alimentare.
• Evitați praful, umiditatea și temperaturile extreme. Nu plasați unitatea de alimentare într-o zonă în care se poate uda.
• Unitatea de alimentare este destinată integrării într-un computer și nu este destinată utilizării externe sau exterioare.
• NU folositi cabluri terte sau extensii cu acest aparat.

Etichete de notificare
