ROG Thor 850W Platinum II - 电脑电源 ASUS - 免费用户手册

品牌	华硕
型号	ROG Thor 850W Platinum II
产品类型	电脑电源
额定功率	850 瓦
认证	80+ 铂金
尺寸 (长 x 宽 x 高)	160 x 150 x 86 毫米
重量	2.5 公斤
散热	135 毫米风扇带 0 dB 模式
线缆	全模组化
保护	OVP, OCP, OTP, SCP, OPP, UVP
显示	集成 OLED 显示功耗
灯光	AURA Sync 可寻址 RGB
主要接口	1 个 ATX 24 针, 2 个 CPU 4+4 针, 6 个 PCIe 6+2 针, 8 个 SATA, 4 个 Molex
0 dB 按钮	是，用于低负载时关闭风扇
电容	日本工业级电容
保修	10 年
标准	ATX12V 2.52, EPS12V 2.92
维护	定期用干布清洁格栅和风扇

常见问题 - ROG Thor 850W Platinum II ASUS

如何安装ROG Thor 850W Platinum II电源？

在安装前，请关闭计算机并拔掉所有线缆。使用随附的螺丝将电源固定在机箱内。根据需求连接模组线缆（主板、CPU、GPU等）。连接电源线，然后将开关拨到I位置。

风扇的0 dB模式是什么意思？

0 dB按钮可在低负载时完全停止风扇。这样，只要功耗适中，电源就能静音运行。

我可以使用其他品牌的线缆吗？

不可以，请仅使用ROG Thor随附的模组线缆。第三方线缆可能针脚定义不同，会损坏组件。

如何清洁电源？

断开电源并等待几分钟。使用干布或压缩空气罐清除格栅和风扇上的灰尘。切勿打开外壳。

我的配置推荐多大功率？

ROG Thor 850W Platinum II适合大多数配备RTX 3080/4080或同级显卡的高端游戏配置。请检查您组件的总功耗，确保不超过850W。

如果OLED显示屏不亮怎么办？

确保电源已通电且信号连接器已插好。如果问题仍然存在，请联系华硕支持。OLED会实时显示功耗。

这款电源兼容ATX和micro-ATX主板吗？

是的，它通过ATX 24针接口兼容所有标准尺寸。请根据您的机箱调整固定方式。

内置哪些保护功能？

电源具备过压保护（OVP）、过流保护（OCP）、过热保护（OTP）、短路保护（SCP）、过功率保护（OPP）和欠压保护（UVP）。

如何与主板同步RGB灯光？

将可寻址AURA RGB线缆连接到主板的对应接口。使用华硕Armoury Crate软件自定义灯光效果。

10年保修在转售时是否可转让？

是的，华硕保修绑定产品本身，跟随序列号。请保留购买发票以便索赔。

用户手册 ROG Thor 850W Platinum II ASUS

為了能夠確保您正確地完成產品設定，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

注意：提供有助於完成某項工作的訣竅和其他額外的資訊。

功能

此部分說明僅供參考，並且視型號不同而不同。

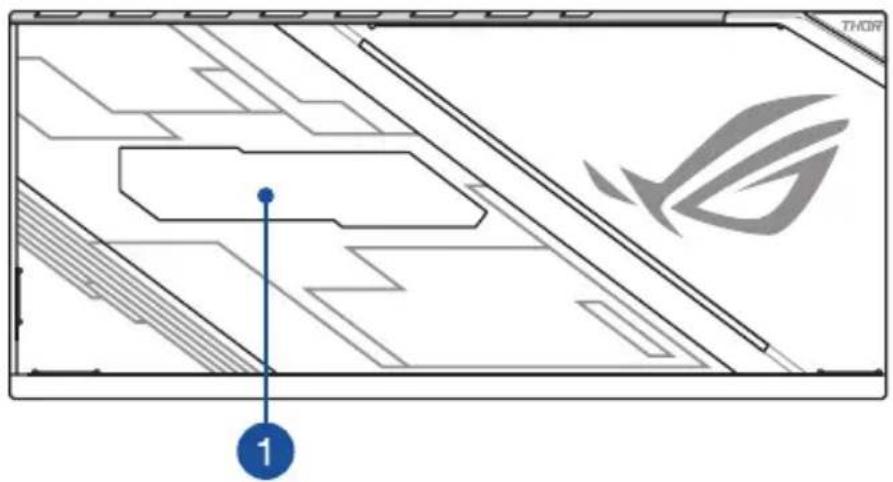

前視圖

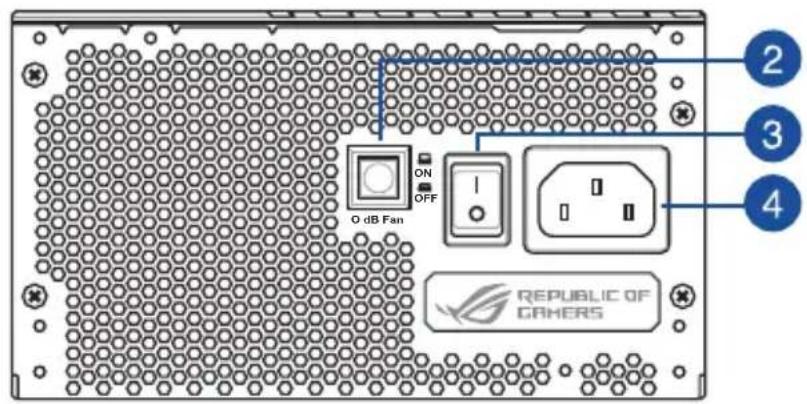

左視圖

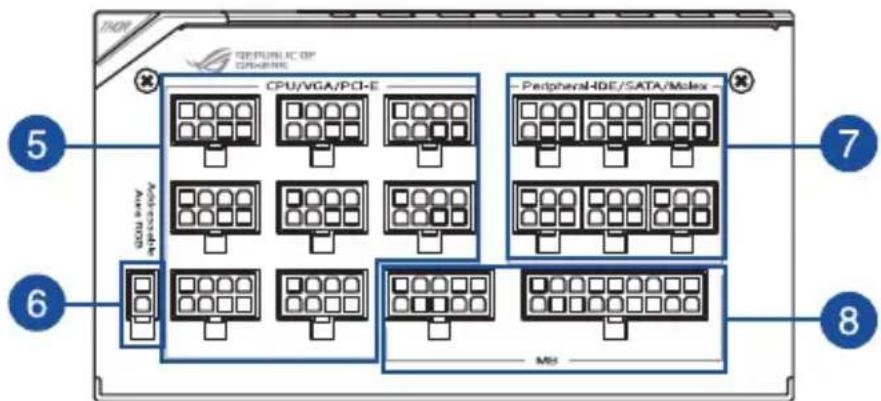

右視圖

1 OLED 顯示面板 8-pin CPU / VGA / PCI-E 插槽
2 0dB 風扇按钮* Addressable AURA RGB 插槽
3 電源開關 6-pin IDE / SATA / Molex 周邊裝置插槽
4 電源插孔 10-pin 和 18-pin 主機板電源插槽

安裝您的 ROG THOR 電源供應器

安裝或移除電源線前，請確認已關閉系統，並已移除所有系統和連線裝置的電源線。

1. 請遵循機殼手冊的說明，並用固定螺絲將 ROG THOR 電源供應器固定至機殼。
2. 將隨附的電源線連接至 ROG THOR 電源供應器。
3. 依據您的偏好連接主機板和周邊裝置。您可以參考下列項目查看各個接頭可連接至哪些裝置。

• 電源接頭可能視 ROG THOR 電源供應器的機型不同而不同。
  • 請參考主機板的使用手冊獲得關於插槽位置和連接下列電源接頭所需的更多資訊。

• 將 24-pin 或 20-pin 主電源接頭 連接至主機板的 24-pin 或 20-pin 電源插槽。
- 將 4+4 pin CPU +12V 電源接頭 連接至主機板的 CPU 電源插槽。
- 若需要，將 4-pin 周邊裝置電源接頭連接至周邊硬體裝置插槽。
- 將 6+2 pin PCI-E +12V 電源接頭 連接至顯示卡的 PCI-E 插槽。
• 將 SATA 電源接頭 連接至 Serial ATA 介面的硬體。

1. 使用隨附的電源線將 ROG THOR 電源供應器連接至電源。

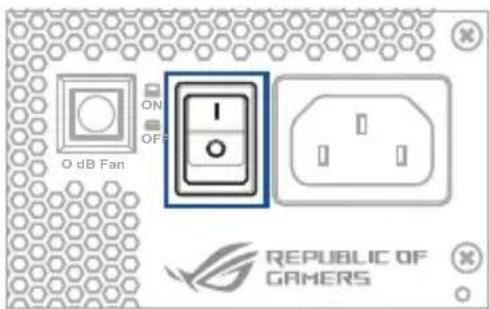

2. 將 電源開關 按到「I」的位置以開啟電源供應器。

• 任何情況下都不要打開電源供應器，內部強電壓可能會給您帶來危險。
  • 請勿將任何物體塞入電源供應器風扇的格柵或通風孔中。
  • 請勿在電源供應器風扇或通風孔前放置任何可能阻礙或限制氣流的物體。
• 僅使用電源供應器隨附的模組化連接線。
• 遠離佈滿灰塵、潮濕和極端溫度的使用環境，請勿將電源供應器放置在任何可能變得潮濕的環境中。
• 電源供應器內建於電腦中，不可於外部或室外使用。
  • 請勿將第三方電源線或延長線與此電源供應器搭配使用。

警示標籤

为了能够确保您正确地完成产品设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

功能

此部分说明仅供参考，并且视型号不同而不同。

前视图

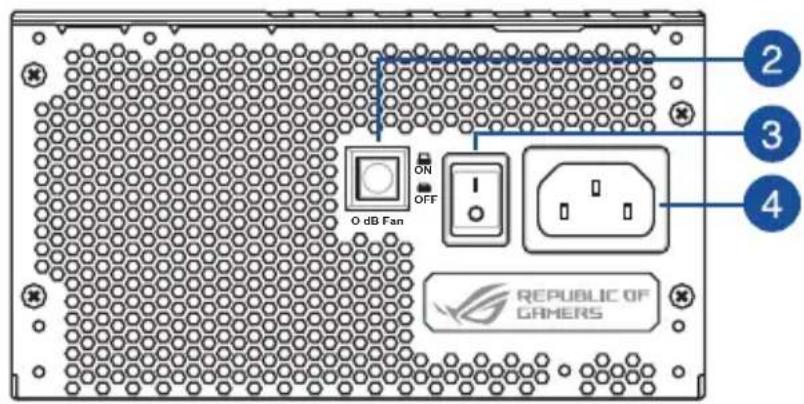

左视图

1 OLED 显示面板 8-pin CPU / VGA / PCIe 插槽
2 0dB 风扇按钮*
6 Addressable AURA RGB 插槽
3 电源开关 6-pin IDE / SATA / Molex 外围设备插槽
4 电源插孔 10-pin 和 18-pin 主板电源插槽

安装您的 ROG THOR 电源

安装或移除电源线前，请确认已关闭系统，并已移除所有系统和连接设备的电源线。

1. 请遵循机箱手册的说明，并用固定螺丝将 ROG THOR 电源固定至机箱。
2. 将随附的电源线连接至 ROG THOR 电源。
3. 依据您的偏好连接主板和外围设备。您可以参考下列项目查看各个接头可连接至哪些设备。

• 电源接头可能视 ROG THOR 电源的机型不同而不同。
  请参考主板的用户手册获得关于插槽位置和连接下列电源接头所需的更多信息。

• 将 24-pin 或 20-pin “主电源接头” 连接至主板的 24-pin 或 20-pin 电源插槽。

• 将 4 + 4 pin “CPU +12V 电源接头”连接至主板的 CPU 电源插槽。
• 若需要，将 4-pin “外围设备电源接头” 连接至外围硬件设备插槽。
• 将 6 + 2 pin “PCI-E +12V 电源接头”连接至显卡的 PCI-E 插槽。

• 将 “SATA 电源接头” 连接至带有 Serial ATA 接口的硬件。

• 使用随附的电源线将 ROG THOR 连接至电源。

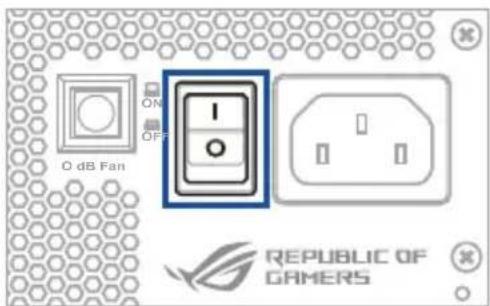

• 将 “电源开关” 按到 “I” 的位置以开启电源。

• 任何情况下都不要打开电源供应器，内部强电压可能会给您带来危险。
• 请勿将任何物体塞入电源供应器风扇的格栅或通风孔中。
  请勿在电源供应器风扇或通风孔前放置任何可能阻碍或限制气流的物体。
• 仅使用电源供应器随附的模块化连接线。
• 远离布满灰尘、潮湿和极端温度的使用环境，请勿将电源供应器放置在任何可能变得潮湿的环境中。
• 电源供应器内置于电脑中，不可于外部或室外使用。
• 请勿将第三方电源线或延长线与此电源供应器搭配使用。

警示标签
