GEBRUIKSAANWIJZING ROG Thor 850W Platinum II ASUS

Beknopte handleiding (Nederlands)

Conventies die in deze handleiding worden gebruikt

Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: Informatie om lichamelijke letsels te voorkomen wanneer u een taak probeert uit te voeren.

OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

Productoverzicht

De afbeeldingen in deze sectie zijn uitsluitend bedoeld als referentie en kunnen verschillen tussen modellen.

Voor

1 THOR

Zijaanzicht links

ON OFF O dB Fan 2 3 4 REPUBLIC OF GAMERS

Zijaanzicht rechts

TDS TREPUBLIC OF GURSURE CPU/VGA/PCI-E Peripheral-I/O/SATA/Molex MD 5 6 7 8

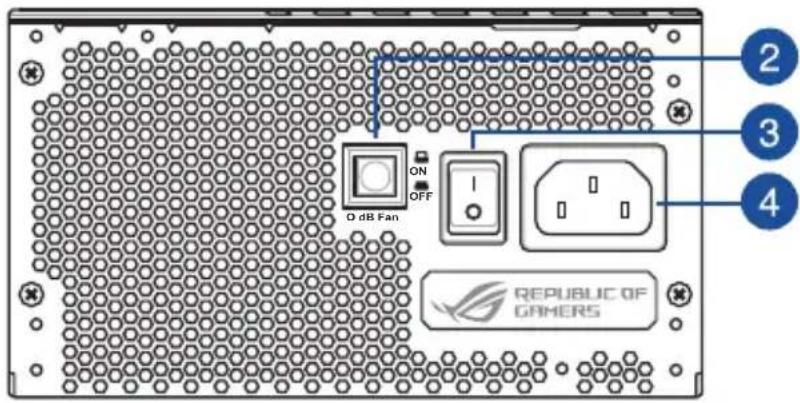

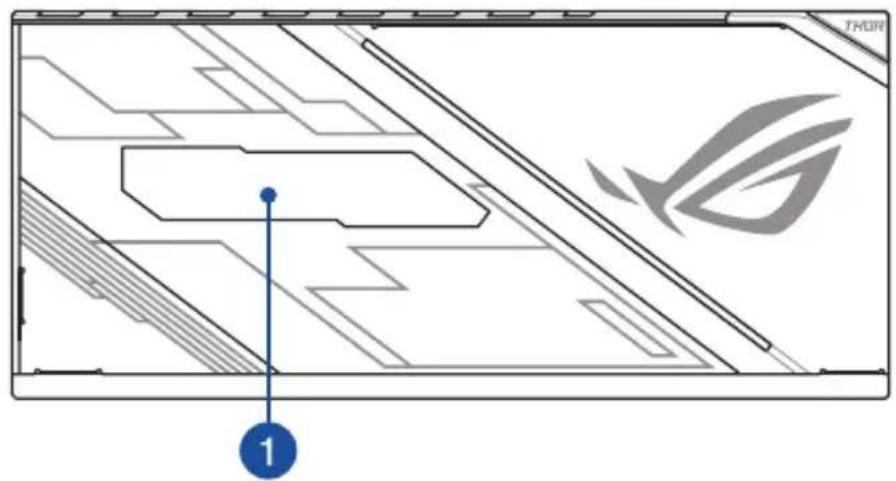

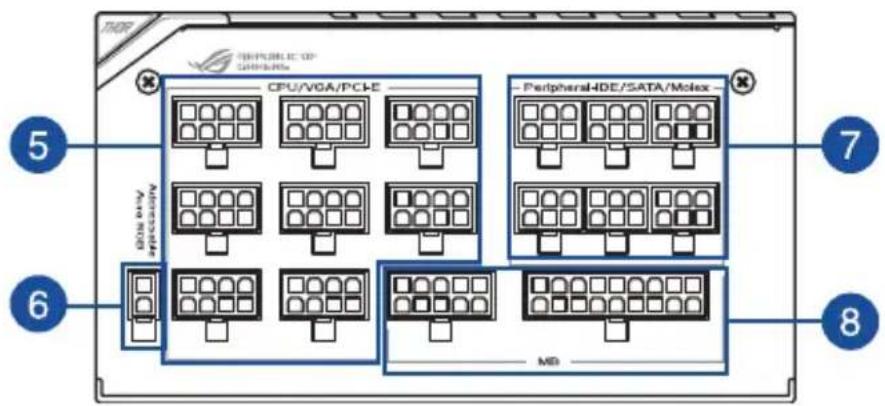

1 Krachtig OLED-scherm 8-pins CPU- / VGA- / PCI-E aansluitingen
2 0 dB ventilatorknop* Adresseerbare AURA RGB-aansluiting
3 Voedingsschakelaar
7 6-pins randapparatuur IDE- / SATA- / Molexaansluitingen
4 Voedingsaansluiting 10-pins en 18-pins moederbordaansluitingen

De ROG THOR-voedingseenheid installeren

Voordat u kabels installeert of verwijdert, moet u controleren of het systeem is uitgeschakeld en of alle voedingskabels voor het systeem en alle aangesloten apparaten zijn losgekoppeld.

1. Volg de richtlijnen van uw behuizingshandleiding en maakt uw ROG THOR-voedingseenheid vast in de behuizing met de montageschroeven.
2. Sluit de meegeleverde kabels aan op uw ROG THOR-voedingseenheid.
3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op wel apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen kunnen verschillen afhankelijk van de verschillende modellen van de ROG THOR-voedingseenheden.

• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.

• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.

• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingssockets op het moederbord.
• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.

- Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grafische kaart.

- Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.

1. Sluit de ROG THOR-voedingseenheid aan op een stroombron via de meegeleverde voedingskabel.

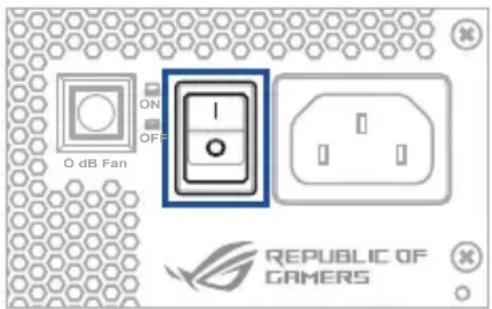

2. Zet de voedingsschakelaar op de positie "I" om uw voedingseenheid in te schakelen.

Veiligheidsinformatie

• Open de voedingseenheid NOOIT, onder welke omstandigheden ook. Dit is extreem gevaarlijk door de hoge spanning binnenin.
• Stop GEEN objecten in het ventilatorrooster of het ventilatiegebied van de voedingseenheid.
• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.
• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zijn geleverd.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de voedingseenheid niet op een plaats waar deze nat kan worden.
  • De voedingseenheid is voor integratie in een computer en is niet bedoeld voor extern gebruik of gebruik buitenshuis.
• Gebruik GEEN kabels van derden of verlengkabels met deze eenheid.

Waarschuwingslabels
