Marka	ASUS
Model	ROG Thor 850W Platinum II
Typ produktu	Zasilacz PC
Moc nominalna	850 W
Certyfikat	80+ Platinum
Wymiary (dł. x szer. x wys.)	160 x 150 x 86 mm
Waga	2,5 kg
Chłodzenie	Wentylator 135 mm z trybem 0 dB
Okablowanie	W pełni modułowe
Zabezpieczenia	OVP, OCP, OTP, SCP, OPP, UVP
Wyświetlacz	Wbudowany OLED do pomiaru mocy
Oświetlenie	AURA Sync RGB adresowalne
Główne złącza	1x ATX 24-pin, 2x CPU 4+4 pin, 6x PCIe 6+2 pin, 8x SATA, 4x Molex
Przycisk 0 dB	Tak, do zatrzymania wentylatora przy niskim obciążeniu
Kondensatory	Japońskie, klasy przemysłowej
Gwarancja	10 lat
Standardy	ATX12V 2.52, EPS12V 2.92
Konserwacja	Regularne odkurzanie kratki i wentylatora suchą szmatką

Często zadawane pytania - ROG Thor 850W Platinum II ASUS

Jak zainstalować zasilacz ROG Thor 850W Platinum II?

Przed instalacją wyłącz komputer i odłącz wszystkie kable. Zamocuj zasilacz w obudowie za pomocą dołączonych śrub. Podłącz kable modułowe według potrzeb (płyta główna, CPU, GPU itp.). Podłącz przewód zasilający do gniazdka, a następnie ustaw przełącznik w pozycji I.

Co oznacza tryb 0 dB wentylatora?

Przycisk 0 dB umożliwia całkowite zatrzymanie wentylatora przy niskim obciążeniu. Dzięki temu zasilacz pracuje bezgłośnie, dopóki pobór mocy pozostaje niski.

Czy mogę używać kabli innej marki z tym zasilaczem?

Nie, używaj wyłącznie dołączonych kabli modułowych z ROG Thor. Kable innych producentów mogą mieć inny układ pinów i uszkodzić podzespoły.

Jak wyczyścić zasilacz?

Odłącz zasilacz i odczekaj kilka minut. Użyj suchej szmatki lub sprężonego powietrza, aby usunąć kurz z kratki i wentylatora. Nigdy nie otwieraj obudowy.

Jaka jest zalecana moc dla mojej konfiguracji?

ROG Thor 850W Platinum II nadaje się do większości wysokiej klasy konfiguracji gamingowych z kartą graficzną RTX 3080/4080 lub podobną. Sprawdź całkowity pobór mocy swoich podzespołów, aby nie przekroczyć 850W.

Co zrobić, jeśli wyświetlacz OLED nie zapala się?

Upewnij się, że zasilacz jest pod napięciem, a złącze sygnałowe jest prawidłowo podłączone. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną ASUS. OLED pokazuje bieżący pobór mocy.

Czy zasilacz jest kompatybilny z płytami głównymi ATX i micro-ATX?

Tak, jest kompatybilny ze wszystkimi standardowymi formatami dzięki złączu ATX 24-pin. Dopasuj mocowanie do swojej obudowy.

Jakie są wbudowane zabezpieczenia?

Zasilacz posiada zabezpieczenia przed przepięciami (OVP), nadprądowe (OCP), termiczne (OTP), zwarciowe (SCP), nadmiarowe (OPP) i podnapięciowe (UVP).

Jak zsynchronizować oświetlenie RGB z płytą główną?

Podłącz kabel AURA RGB adresowalny do odpowiedniego złącza na płycie głównej. Użyj oprogramowania Armoury Crate firmy ASUS, aby dostosować efekty świetlne.

Czy 10-letnia gwarancja jest przenośna w przypadku odsprzedaży?

Tak, gwarancja ASUS jest przypisana do produktu i numeru seryjnego. Zachowaj dowód zakupu w celu zgłoszenia roszczenia.

INSTRUKCJA OBSŁUGI ROG Thor 850W Platinum II ASUS

Przewodnik szybkiego startu (Polski)

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacje, zapobiegające odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą pomóc w wykonaniu zadania.

Ogólna charakterystyka produktu

Rysunki zamieszczone w tej części mają charakter wyłącznie informacyjny i mogą różnić się w zależności od modelu.

Przód

Widok z lewej strony

Widok z prawej strony

1 Wyświetlacz OLED 8-pinowe złącza procesora/VGA/PCI-E
2 Przycisk wentylatora 0 dB* Adresowalne złącze RGB AURA
3 Wyłącznik zasilania 7 6-pinowe złącza urządzeń peryferyjnych-IDE/SATA/Molex
4 Złącze zasilania 10-pinowe i 18-pinowe złącza MB

Montaż zasilacza ROG THOR

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz ROG THOR do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza ROG THOR.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym do jakich urządzeń można podłączyć poszczególne złącza znajdują się poniżej.

• Złącza zasilania mogą się różnić zależnie od modelu zasilacza ROG THOR.

• Szczegółowe informacje na temat lokalizacji i łączenia wymienionych niżej złączy zasilania patrz podręcznik użytkownika płyty głównej.

• Podłącz 24-pinowe lub 20-pinowe Główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

• Podłącz 4+4-pinowe Złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej.
• Podłącz 4-pinowe Złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeżeli potrzeba.

- Podłączyć 6+2-pinowe Złącze zasilania PCI-E +12V do kart graficznych PCI-E.

- Podłącz Złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz ROG THOR do źródła zasilania z zastosowaniem dołączonego przewodu zasilania.

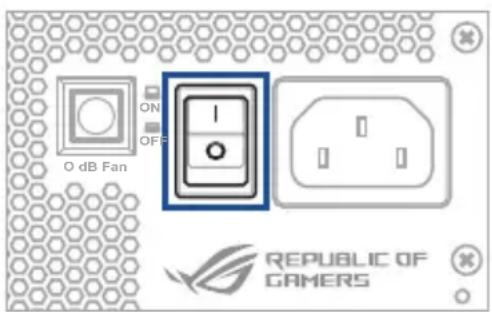

2. Przestaw Włącznik zasilania do położenia „I”, aby włączyć zasilacz.

Informacje dotyczące bezpieczeństwa

• NIGDY, bez względu na okoliczności, nie wolno otwierać zasilacza. Jest to bardzo niebezpieczne ze względu na wysokie napięcie wewnątrz urządzenia.
• NIE WOLNO wkładać żadnych przedmiotów przez kratkę wentylatora ani otwory wentylacyjne zasilacza.
• Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIE WOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza.
• NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modularnych dołączonych do zasilacza.
• Należy unikać pyłu, wilgoci i ekstremalnych temperatur. Nie należy umieszczac zasilacza w miejscach, w których mógłby zostać zamoczony.
• Zasilacz jest przeznaczony do instalacji w komputerze i nie nadaje się do użytku poza komputerem ani na świeżym powietrzu.
• Z urządzeniem NIE WOLNO używać żadnych kabli ani przedłużaczy innych firm.

Etykiety z uwagami
