Typ produktu	Modułowy zasilacz PC
Marka	ASUS
Model	ROG Thor Platinum II
Współczynnik kształtu	ATX
Efektywność energetyczna	Certyfikat 80 PLUS Platinum
Konstrukcja	W pełni modułowa
Chłodzenie	Wentylator 135 mm z trybem 0 dB i dedykowanym przełącznikiem
Wyświetlacz	OLED do wizualizacji poboru mocy i napięcia w czasie rzeczywistym
Główne złącze płyty głównej	24 pin (20+4)
Złącza CPU	2 x 4+4 pin (8 pin)
Złącza PCIe	6+2 pin (ilość zmienna w zależności od modelu)
Złącza SATA	Ilość zmienna
Złącza peryferyjne (Molex)	4 pin (ilość zmienna)
Złącze RGB	AURA RGB adresowalne
Zabezpieczenia	OVP, OCP, OPP, SCP, OTP
Bezpieczeństwo	Nigdy nie otwieraj zasilacza; używaj tylko dołączonych kabli
Konserwacja	Czyścić suchą szmatką; unikać kurzu i wilgoci
Gwarancja	10 lat (z zastrzeżeniem warunków producenta)

Często zadawane pytania - ROG Thor Platinum II ASUS

Jak zainstalować zasilacz ROG Thor Platinum II?

Przed instalacją odłącz wszystkie kable zasilające. Zamocuj zasilacz w obudowie za pomocą dołączonych śrub, a następnie podłącz kable modułowe zgodnie z potrzebami konfiguracji. Sprawdź instrukcję płyty głównej w celu uzyskania odpowiednich złączy.

Co zrobić, jeśli wentylator nie działa?

Wentylator ma tryb 0 dB: pozostaje wyłączony, dopóki obciążenie jest niskie. Jeśli chcesz, aby działał stale, ustaw przełącznik '0 dB Fan' w pozycję OFF. Sprawdź również, czy zasilacz jest pod napięciem.

Czy mogę użyć kabli innych marek z tym zasilaczem?

Nie, używaj wyłącznie dołączonych kabli modułowych z ROG Thor Platinum II. Użycie kabli innych firm może uszkodzić podzespoły i unieważnić gwarancję.

Co oznacza wyświetlacz OLED?

Wyświetlacz OLED pokazuje w czasie rzeczywistym pobór mocy (w watach) i napięcie. Umożliwia monitorowanie obciążenia zasilacza i wykrywanie wszelkich nieprawidłowości.

Jak wyczyścić zasilacz?

Odłącz zasilanie sieciowe, a następnie użyj suchej, niestrzępiącej się ściereczki do wytarcia zewnętrznej powierzchni. Nie wdmuchuj kurzu do środka i nie używaj żadnych płynnych środków.

Jakie rodzaje zabezpieczeń są zintegrowane?

Zasilacz wyposażony jest w zabezpieczenia OVP (przepięciowe), OCP (nadprądowe), OPP (nadmiernej mocy), SCP (zwarciowe) i OTP (termiczne), aby zapewnić bezpieczeństwo systemu.

Czy zasilacz normalnie się nagrzewa?

Niewielkie nagrzewanie jest normalne podczas pracy. Jeśli temperatura staje się nadmierna, sprawdź, czy wentylator działa i czy otwory wentylacyjne nie są zatkane. Upewnij się, że obudowa komputera jest dobrze wentylowana.

Czy mogę podłączyć RGB zasilacza do płyty głównej?

Tak, złącze AURA RGB adresowalne można podłączyć do kompatybilnego portu RGB na płycie głównej (5V 3 pin). Użyj oprogramowania ASUS AURA Sync do personalizacji oświetlenia.

Jaka moc jest zalecana dla konfiguracji gamingowej?

ROG Thor Platinum II jest dostępny w kilku wersjach mocy (850W, 1000W, 1200W). Do wysokiej klasy konfiguracji gamingowej 1000W to dobry wybór. Oblicz całkowity pobór mocy swoich komponentów, aby wybrać odpowiedni model.

Co zrobić, jeśli wyświetlacz OLED się nie włącza?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy przełącznik jest w pozycji 'I'. Jeśli OLED pozostaje wyłączony, może to być wada; skontaktuj się z obsługą klienta ASUS w celu uzyskania pomocy w ramach gwarancji.

INSTRUKCJA OBSŁUGI ROG Thor Platinum II ASUS

Przewodnik szybkiego startu (Polski)

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacje, zapobiegające odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą pomóc w wykonaniu zadania.

Ogólna charakterystyka produktu

Rysunki zamieszczone w tej części mają charakter wyłącznie informacyjny i mogą różnić się w zależności od modelu.

Przód

Widok z lewej strony

Widok z prawej strony

1 Wyświetlacz OLED 8-pinowe złącza procesora/VGA/PCI-E
2 Przycisk wentylatora 0 dB* Adresowalne złącze RGB AURA
3 Wyłącznik zasilania 7 6-pinowe złącza urządzeń peryferyjnych-IDE/SATA/Molex
4 Złącze zasilania 10-pinowe i 18-pinowe złącza MB

Montaż zasilacza ROG THOR

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz ROG THOR do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza ROG THOR.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym do jakich urządzeń można podłączyć poszczególne złącza znajdują się poniżej.

• Złącza zasilania mogą się różnić zależnie od modelu zasilacza ROG THOR.

• Szczegółowe informacje na temat lokalizacji i łączenia wymienionych niżej złączy zasilania patrz podręcznik użytkownika płyty głównej.

• Podłącz 24-pinowe lub 20-pinowe Główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

• Podłącz 4+4-pinowe Złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej.
• Podłącz 4-pinowe Złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeżeli potrzeba.

- Podłączyć 6+2-pinowe Złącze zasilania PCI-E +12V do kart graficznych PCI-E.

- Podłącz Złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz ROG THOR do źródła zasilania z zastosowaniem dołączonego przewodu zasilania.

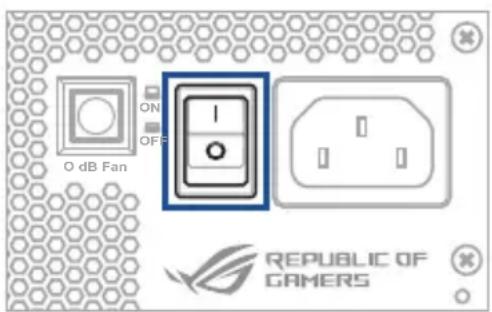

2. Przestaw Włącznik zasilania do położenia „I”, aby włączyć zasilacz.

Informacje dotyczące bezpieczeństwa

• NIGDY, bez względu na okoliczności, nie wolno otwierać zasilacza. Jest to bardzo niebezpieczne ze względu na wysokie napięcie wewnątrz urządzenia.
• NIE WOLNO wkładać żadnych przedmiotów przez kratkę wentylatora ani otwory wentylacyjne zasilacza.
• Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIE WOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza.
• NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modularnych dołączonych do zasilacza.
• Należy unikać pyłu, wilgoci i ekstremalnych temperatur. Nie należy umieszczac zasilacza w miejscach, w których mógłby zostać zamoczony.
• Zasilacz jest przeznaczony do instalacji w komputerze i nie nadaje się do użytku poza komputerem ani na świeżym powietrzu.
• Z urządzeniem NIE WOLNO używać żadnych kabli ani przedłużaczy innych firm.

Etykiety z uwagami
