Typ produktu	Modulární PC zdroj
Značka	ASUS
Model	ROG Thor Platinum II
Formát	ATX
Energetická účinnost	Certifikace 80 PLUS Platinum
Koncepce	Plně modulární
Chlazení	135mm ventilátor s režimem 0 dB a dedikovaným přepínačem
Displej	OLED displej pro zobrazení spotřeby a napětí v reálném čase
Hlavní konektor základní desky	24 pinů (20+4)
CPU konektory	2x 4+4 piny (8 pinů)
PCIe konektory	6+2 piny (množství se liší podle modelu)
SATA konektory	Množství se liší
Periferní konektory (Molex)	4 piny (množství se liší)
RGB konektor	AURA RGB adresovatelný
Ochrany	OVP, OCP, OPP, SCP, OTP
Bezpečnost	Nikdy neotvírejte zdroj; používejte pouze dodané kabely
Údržba	Čistěte suchým hadříkem; vyhněte se prachu a vlhkosti
Záruka	10 let (v závislosti na podmínkách výrobce)

Často kladené otázky - ROG Thor Platinum II ASUS

Jak nainstalovat napájecí zdroj ROG Thor Platinum II?

Před instalací odpojte všechny napájecí kabely. Upevněte zdroj do skříně pomocí dodaných šroubů, poté připojte modulární kabely podle požadavků vaší sestavy. Pro správné konektory se řiďte manuálem základní desky.

Co dělat, když ventilátor neběží?

Ventilátor má režim 0 dB: zůstává zastavený, dokud je zátěž nízká. Pokud chcete, aby běžel neustále, přepněte spínač '0 dB Fan' do polohy OFF. Také zkontrolujte, zda je zdroj pod napětím.

Mohu s tímto zdrojem používat kabely jiných značek?

Ne, používejte výhradně dodané modulární kabely pro ROG Thor Platinum II. Použití kabelů třetích stran může poškodit součásti a zrušit záruku.

Co znamená OLED displej?

OLED displej zobrazuje v reálném čase spotřebu (ve wattech) a napětí. Umožňuje sledovat zátěž zdroje a odhalit jakékoliv anomálie.

Jak čistit napájecí zdroj?

Odpojte spotřebič od sítě, poté použijte suchý a nečechravý hadřík k otření vnějšího povrchu. Nevyfukujte prach dovnitř a nepoužívejte žádné tekutiny.

Jaké typy ochran jsou integrovány?

Zdroj je vybaven ochranami OVP (přepětí), OCP (nadproud), OPP (nadměrný výkon), SCP (zkrat) a OTP (přehřátí) pro zajištění bezpečnosti vašeho systému.

Je normální, že se napájecí zdroj zahřívá?

Mírné teplo je při provozu normální. Pokud je teplota příliš vysoká, zkontrolujte, zda ventilátor běží a větrací mřížky nejsou ucpané. Ujistěte se, že počítačová skříň je dobře větraná.

Mohu připojit RGB zdroje k základní desce?

Ano, AURA RGB adresovatelný konektor lze připojit k RGB portu na základní desce (5V 3 piny). Použijte software ASUS AURA Sync k přizpůsobení osvětlení.

Jaký je doporučený výkon pro herní sestavu?

ROG Thor Platinum II je k dispozici v několika výkonech (850W, 1000W, 1200W). Pro špičkovou herní sestavu je 1000W dobrou volbou. Spočítejte celkovou spotřebu vašich komponent a vyberte vhodný model.

Co dělat, když se OLED displej nerozsvítí?

Zkontrolujte, zda je zdroj řádně připojen a vypínač je v poloze 'I'. Pokud OLED zůstane vypnutý, může jít o závadu; kontaktujte zákaznickou podporu ASUS pro záruční pomoc.

NÁVOD K OBSLUZE ROG Thor Platinum II ASUS

Rychly průvodce (Čeština)

Konvence použité v této příručce

Abyste určité úkony prováděly správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolu.

POZNÁMKA: Tipy a další informace, které se hodí při provádění úkolu.

Popis produktu

llustrace v této části jsou pouze příkladové a mohou se v rámci modelů lišit.

Přední

Náhled zleva

Náhled zprava

1 Displej OLED Konektory procesoru/VGA/PCI-E s 8 piny
2 Tlačitko ventilátoru 0 dB* Konektor AURA RGB simožností adresy
3 Vypínač Konektory periferie IDE/SATA/Molex se/6 piny
4 Napájecí konektor Konektory MB s 10 a 18 piny 8

Instalace zdroje napájení ROG THOR

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení ROG THOR do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení ROG THOR.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelů zdrojů napájení ROG THOR.

• Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu na použití vaší základní desky.

• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.

• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.

- Podle potřeby připojte 4kolíkový konektor napájení periférií k periferním zařízením.

- Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.

- Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.

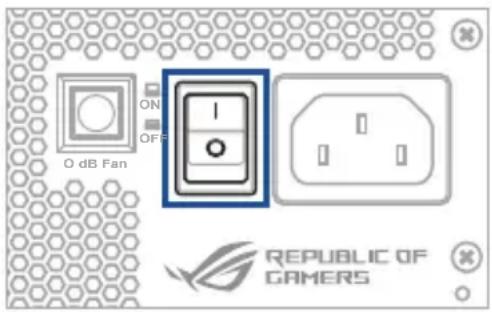

1. Připojte zdroj napájení ROG THOR ke zdroji napájení pomocí dodaného napájecího kabelu.

2. Přesunutím vypínače do polohy „l“ zapněte zdroj napájení.

Informace o bezpečnosti

• NIKDY za žádných okolností neotevírejte jednotku napájecího zdroje. Toto je extrémně nebezpečné z důvodu vysokého napětí uvnitř.
• NEUMISTUJTE žádné předměty do mřížky ventilátoru nebo ventilační oblasti jednotky napájecího zdroje.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které může bránit nebo omezovat proudění vzduchu.
• POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje.
• Zamezte působní prachu, vlhkosti a teplotních výkyvů. Neumistujte jednotku napájecího zdroje do jakéhokoli prostoru, který může být vlhký.
• Jednotka napájecího zdroje slouží pro zapojení do počítače a není vhodná pro používání venku nebo uvnitř.
• NEPOUŽÍVEJTE s touto jednotkou žádné kabely nebo prodlužovací kabely třetích stran.

Výstražné štítky
