ROG Thor Platinum II - PC Strömförsörjning ASUS - Gratis bruksanvisning och manual

Produkttyp	Modulär PC-strömförsörjning
Märke	ASUS
Modell	ROG Thor Platinum II
Formfaktor	ATX
Energieffektivitet	Certifierad 80 PLUS Platinum
Design	Helt modulär
Kylning	135 mm fläkt med 0 dB-läge och dedikerad strömbrytare
Display	OLED för att visa strömförbrukning och spänning i realtid
Huvudanslutning moderkort	24 stift (20+4)
CPU-anslutningar	2 x 4+4 stift (8 stift)
PCIe-anslutningar	6+2 stift (varierande antal beroende på modell)
SATA-anslutningar	Varierande antal
Kringutrustningsanslutningar (Molex)	4 stift (varierande antal)
RGB-anslutning	AURA RGB adresserbar
Skydd	OVP, OCP, OPP, SCP, OTP
Säkerhet	Öppna aldrig enheten; använd endast medföljande kablar
Underhåll	Rengör med torr trasa; undvik damm och fukt
Garanti	10 år (enligt tillverkarens villkor)

Vanliga frågor - ROG Thor Platinum II ASUS

Hur installerar jag nätaggregatet ROG Thor Platinum II?

Innan installation, koppla bort alla strömkablar. Fäst enheten i chassit med medföljande skruvar, anslut sedan modulära kablar efter dina behov. Se moderkortets manual för lämpliga anslutningar.

Vad gör jag om fläkten inte snurrar?

Fläkten har ett 0 dB-läge: den står stilla så länge belastningen är låg. Om du vill att den snurrar konstant, vrid '0 dB Fan'-brytaren till OFF. Kontrollera också att strömförsörjningen är påslagen.

Kan jag använda kablar från andra märken med detta nätaggregat?

Nej, använd endast de medföljande modulära kablarna till ROG Thor Platinum II. Användning av tredjepartskablar kan skada komponenter och ogiltigförklara garantin.

Vad betyder OLED-displayen?

OLED-displayen visar i realtid strömförbrukning (i watt) och spänning. Den gör det möjligt att övervaka nätaggregatets belastning och upptäcka eventuella avvikelser.

Hur rengör jag nätaggregatet?

Koppla bort nätströmmen, använd sedan en torr och luddfri trasa för att torka av ytan. Blås inte in damm och använd inga vätskor.

Vilka typer av skydd är inbyggda?

Nätaggregatet är utrustat med skydd OVP (överspänning), OCP (överström), OPP (övereffekt), SCP (kortslutning) och OTP (övertemperatur) för att garantera ditt systems säkerhet.

Är det normalt att nätaggregatet blir varmt?

En lätt värme är normal under drift. Om temperaturen blir för hög, kontrollera att fläkten snurrar och att ventilationsgallren inte är blockerade. Se till att datorchassit har god ventilation.

Kan jag ansluta nätaggregatets RGB till mitt moderkort?

Ja, den adresserbara AURA RGB-anslutningen kan anslutas till en kompatibel RGB-port på moderkortet (5V 3 stift). Använd ASUS AURA Sync-programvaran för att anpassa belysningen.

Vilken effekt rekommenderas för en gaming-konfiguration?

ROG Thor Platinum II finns i flera effekter (850W, 1000W, 1200W). För en högpresterande gaming-konfiguration är 1000W ett bra val. Beräkna total strömförbrukning för dina komponenter för att välja lämplig modell.

Vad gör jag om OLED-displayen inte tänds?

Kontrollera att nätaggregatet är ordentligt anslutet och att strömbrytaren står på 'I'. Om OLED fortfarande är släckt kan det vara ett fel; kontakta ASUS kundtjänst för hjälp under garantin.

BRUKSANVISNING ROG Thor Platinum II ASUS

Snabbstartshandbok (Svenska)

Symboler som används i denna bruksanvisning

För att försäkra dig om att viss uppgifter utförs korrekt, notera följande symboler som används i denna handbok.

FARA/VARNING: Information för att förhindra skador på dig själv när du försöker fullfölja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfölja en uppgift.

Produktöversikt

Illustrationen med enheten är endast till som referens. Verkliga produktspecifikationer kan variera mellan olika modeller.

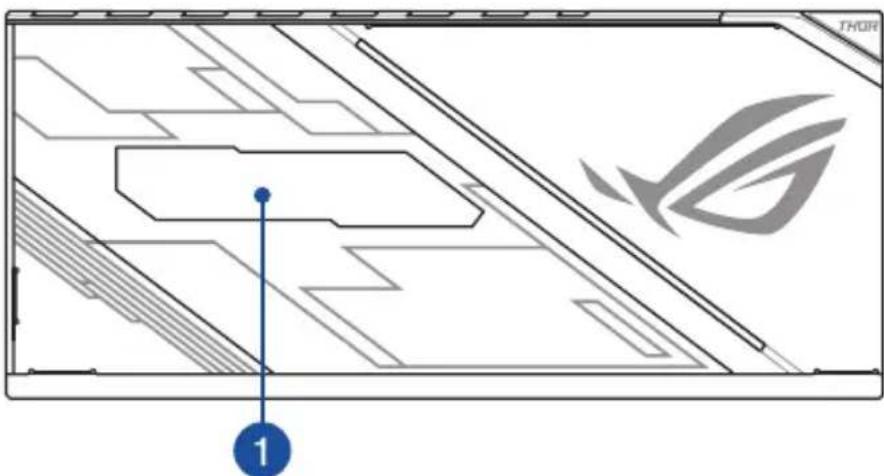

Framsida

Vänster sida

Höger sida

1 OLED effektskärm 8-stifts CPU/VGA/PCI-E-kontakter
2 0 dB fläktknapp* Adresserbar AURA RGB-kontakt
3 Strömbrytare 6-stifts kringutrustnings-IDE/SATA/Molex-kontakter
4 Strömkontakt 10-stifts och 18-stifts MB-kontakter

Installera din ROG THOR-nätdel

Innan du sätter i eller tar bort kablar måste systemet stängas av, och alla elkablar till systemet och alla anslutna enheter vara fränkopplade.

1. Följ anvisningarna i bruksanvisningen för chassiet, och fäst ROG THOR-nätdelen i chassiet med fästskruvarna.
2. Anslut de medföljande kablarna till ROG THOR-nätdelen.
3. Anslut strömkontakterna till moderkortet och kringutrusntingen som du vill använda. Se nedanstående lista för att kontrollera vilka enheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av ROG THOR-nätdelar.
• Se bruksanvisningen för moderkortet för mer information om var nedanstående strömkontakter är placerade och hur de ansluts.

• Anslut 4+4 stifts CPU +12V strömkontakt till CPU-eluttaget på moderkortet.
• Anslut vid behov 4-stifts strömkontakt för kringutrustning till kringutrustning.

- Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

- Anslut SATA-strömkontakten till enheter med ett serielltATA-gränssnitt.

1. Anslut din ROG THOR-nätdel till en strömkälla med den medföljande strömkabeln.

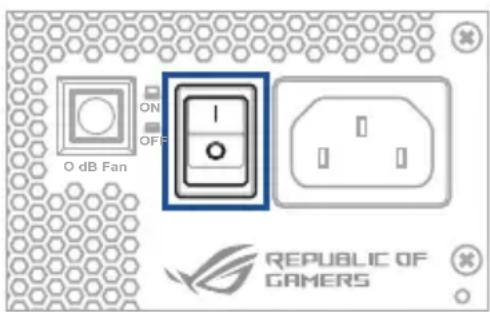

2. Ställ strömbrytaren på "I"-läget för att sätta på nätdelen.

• Öppna ALDRIG, under inga förhållanden, strömförsörjningsenheten. Det är extremt farligt på grund av den högspänningen inuti.
• Stoppa INTE in några föremål i fläktgrillen eller ventilationsområdet på strömförsörjningsenheten.
• Placera INTE några föremål framför fläkten eller ventilationsområdet på strömförsörjningsenheten, som kan hindra eller begränsa luftflödet.
• Använd ENBART medföljande kablar till strömförsörjningsenheten.
• Undvik damm, fukt och extrema temperaturer. Placera inte strömförsörjningsenheten på någon plats som kan bli våt.
• Strömförsörjningsenheten är avsedd för integration i datorn, och är inte avsedd för extern användning eller användning utomhus.
• Använd INTE någon tredje parts kablar eller förlängningskablar med denna enhet.

Informationsetiketter
