Termék típusa	Moduláris PC tápegység
Márka	ASUS
Modell	ROG Thor Platinum II
Formátum	ATX
Energiahatékonyság	80 PLUS Platinum tanúsítvánnyal rendelkezik
Kialakítás	Teljesen moduláris
Hűtés	135 mm-es ventilátor 0 dB üzemmóddal és dedikált kapcsolóval
Kijelző	OLED a valós idejű fogyasztás és feszültség megjelenítéséhez
Alaplapi fő csatlakozó	24 tűs (20+4)
CPU csatlakozók	2 x 4+4 tűs (8 tűs)
PCIe csatlakozók	6+2 tűs (mennyiség modelltől függően változik)
SATA csatlakozók	Változó mennyiség
Periféria csatlakozók (Molex)	4 tűs (változó mennyiség)
RGB csatlakozó	AURA RGB címezhető
Védelem	OVP, OCP, OPP, SCP, OTP
Biztonság	Soha ne nyissa fel a tápegységet; csak a mellékelt kábeleket használja
Karbantartás	Száraz ruhával tisztítsa; kerülje a port és a nedvességet
Garancia	10 év (a gyártó feltételeitől függően)

Gyakran ismételt kérdések - ROG Thor Platinum II ASUS

Hogyan telepítsem a ROG Thor Platinum II tápegységet?

A telepítés előtt húzza ki az összes tápkábelt. Rögzítse a tápegységet a házban a mellékelt csavarokkal, majd csatlakoztassa a moduláris kábeleket a konfiguráció igényei szerint. A megfelelő csatlakozókról lásd az alaplap kézikönyvét.

Mi a teendő, ha a ventilátor nem forog?

A ventilátor 0 dB üzemmóddal rendelkezik: alacsony terhelés esetén leáll. Ha állandó működést szeretne, kapcsolja a '0 dB Fan' kapcsolót OFF állásba. Ellenőrizze azt is, hogy a tápegység feszültség alatt van-e.

Használhatok más márkák kábeleit ehhez a tápegységhez?

Nem, kizárólag a ROG Thor Platinum II-hez mellékelt moduláris kábeleket használja. Harmadik féltől származó kábelek használata károsíthatja az alkatrészeket és érvénytelenítheti a garanciát.

Mit jelent az OLED kijelző?

Az OLED kijelző valós időben mutatja az áramfogyasztást (wattban) és a feszültséget. Lehetővé teszi a tápegység terhelésének figyelését és bármilyen rendellenesség észlelését.

Hogyan tisztítsam a tápegységet?

Húzza ki a hálózati tápellátást, majd használjon száraz, szöszmentes ruhát a külső felület letörléséhez. Ne fújjon port a belsejébe, és ne használjon folyékony tisztítószert.

Milyen védelmek vannak beépítve?

A tápegység OVP (túlfeszültség), OCP (túláram), OPP (túlteljesítmény), SCP (rövidzárlat) és OTP (túlmelegedés) védelmekkel van felszerelve a rendszer biztonsága érdekében.

Normális, ha a tápegység melegszik?

Enyhe melegedés normális működés közben. Ha a hőmérséklet túlzottan magas, ellenőrizze, hogy a ventilátor forog-e, és a szellőzőrácsok nincsenek elzárva. Győződjön meg arról, hogy a számítógép háza jól szellőzik.

Csatlakoztathatom a tápegység RGB-jét az alaplaphoz?

Igen, az AURA RGB címezhető csatlakozó csatlakoztatható egy kompatibilis RGB porthoz az alaplapon (5V 3 tűs). Használja az ASUS AURA Sync szoftvert a világítás testreszabásához.

Mekkora teljesítmény ajánlott egy játék konfigurációhoz?

A ROG Thor Platinum II több teljesítményű változatban kapható (850W, 1000W, 1200W). Csúcskategóriás játék konfigurációhoz 1000W jó választás. Számítsa ki alkatrészei teljes fogyasztását a megfelelő modell kiválasztásához.

Mit tegyek, ha az OLED kijelző nem gyullad fel?

Ellenőrizze, hogy a tápegység megfelelően csatlakoztatva van-e, és a kapcsoló 'I' állásban van. Ha az OLED továbbra is ki van kapcsolva, hibás lehet; vegye fel a kapcsolatot az ASUS ügyfélszolgálattal a garanciális segítségért.

HASZNÁLATI ÚTMUTATÓ ROG Thor Platinum II ASUS

Gyors üzembe helyezési útmutató (Magyar)

PCI-E +12 ∫ PCI-E ∫ 2 ∫ 6 ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∫ ∪

A kézikönyvben felhasznált konvenciók

Bizonyos feladatok helyes végrehajtásának biztosítása érdekében, vegye figyelembe az alábbi szimbólumokat az útmutató egészében.

VESZÉLY/FIGYELMEZTETÉS: Tájékoztató a feladatvégzés közbeni sérülések elkerülése érdekében.

MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.

A termék áttekintése

A fejezet illusztrációi csak referencia jellegűek és modellenként különbözőek lehetnek.

Előnézet

Bal oldalnézet

Jobb oldalnézet

1 OLED tápkijelző 8 pines CPU / VGA / PCI-E csatlakozók
2 0 dB ventilátor gomb * Programozható AURA RGB csatlakozók
3 Főkapcsoló 6 pines perifériás IDE / SATA / Molex csatlakozók
4 Tápcsatlakozó 10 pines és 18 pines alaplapi csatlakozók

A ROG THOR tápegység szerelése

Kábelek szerelése vagy eltávolítása előtt győződjön meg, hogy a rendszer ki van kapcsolva és a rendszer minden tápkábele és minden csatlakoztatott eszköz ki van húzva.

1. Kövesse a számítógépház kézikönyvének utasításait és rögzítse a ROG THOR tápegységet a házba a rögzítő csavarok segítségével.
2. Csatlakoztassa a tartozék kábeleket a ROG THOR tápegységhez.
3. Csatlakoztassa a tápcsatlakozókat az alaplaphoz és igény szerint a perifériás eszközöketis. Tanulmányozhatja az alábbi listát, hogy ellenőrizze melyik eszköz tápcsatlakozója csatlakoztatható.

• A tápcsatlakozók különbözhetnek a különböző ROG THOR tápegység modelleknél.

• Tanulmányozza az alaplap felhasználói kézikönyvét, hogy bővebb információkat tudjon meg az alább említett tápcsatlakozók helyzetéről és csatlakoztatásáról.

• Csatlakoztassa a 24 pines vagy 20 pines Fő tápcsatlakozót az alaplap 24 pines vagy 20 pines tápcsatlakozójához.

• Csatlakoztassa a 4+4 pines CPU +12V tápcsatlakozót a CPU alaplapi tápcsatlakozójához.
• Csatlakoztassa a 4 pines Perifériás tápcsatlakozót a perifériás eszközökhöz ha szükséges.
• Csatlakoztassa a 6+2 pines PCI-E +12V tápcsatlakozót a PCI-E grafikus kártyához.

• Csatlakoztassa a SATA tápcsatlakozót a Serial ATA eszközök interfészéhez.

• Csatlakoztassa a ROG THOR tápegységet a tápforráshoz a tartozék tápkábellel.

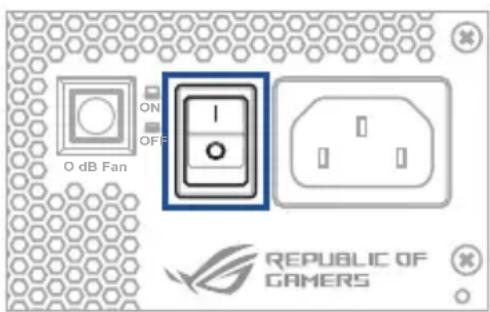

• Kapcsolja a Tápkapcsolót az „I” helyzetbe hogy bekapcsolja a tápegységet.

Biztonsági információ

• SOHA, semmilyen körülmények között ne nyissa fel a tápegységet. Ez nagyon veszélyes a benne levő magasfeszültség miatt.
• NE dugjon be semmilyen tárgyat a ventilátor szellőzörésein vagy a tápegység szellőző felületén.
• NE helyezzen tárgyakat a tápegység ventillátora vagy a szellőző nyílása elé, amely elfedheti vagy akadályozhatja a légáramlást.
• KIZÁRÓLAG a tartozék moduláris kábeleket használja a tápegységgel.
• Kerülje a port, nedvességet és extrém hömérsékletet. Ne helyezze a tápegységet olyan helyre ahol nedves lehet.
• A tápegység egy számítógépbe való beszerelésre készült és nem külső vagy kültéri felhasználásra.
• NE használja harmadik fél kábeleit vagy hosszabítókábeleket ehhez az egységhez.

Megjegyzés címkék
