Tip de produs	Sursă de alimentare PC modulară
Marcă	ASUS
Model	ROG Thor Platinum II
Factor de formă	ATX
Eficiență energetică	Certificat 80 PLUS Platinum
Proiectare	Complet modulară
Răcire	Ventilator de 135 mm cu mod 0 dB și întrerupător dedicat
Afișaj	OLED pentru vizualizarea consumului și tensiunii în timp real
Conector principal pentru placa de bază	24 de pini (20+4)
Conectori CPU	2 x 4+4 pini (8 pini)
Conectori PCIe	6+2 pini (cantitate variabilă în funcție de model)
Conectori SATA	Cantitate variabilă
Conectori pentru periferice (Molex)	4 pini (cantitate variabilă)
Conector RGB	AURA RGB adresabil
Protecții	OVP, OCP, OPP, SCP, OTP
Siguranță	Nu deschideți niciodată unitatea; utilizați numai cablurile furnizate
Întreținere	Curățați cu o cârpă uscată; evitați praful și umiditatea
Garanție	10 ani (în funcție de condițiile producătorului)

Întrebări frecvente - ROG Thor Platinum II ASUS

Cum se instalează sursa de alimentare ROG Thor Platinum II?

Înainte de orice instalare, deconectați toate cablurile de alimentare. Fixați unitatea în carcasă cu ajutorul șuruburilor furnizate, apoi conectați cablurile modulare în funcție de nevoile configurației dvs. Consultați manualul plăcii de bază pentru conectorii corespunzători.

Ce fac dacă ventilatorul nu se rotește?

Ventilatorul are un mod 0 dB: rămâne oprit atâta timp cât sarcina este scăzută. Dacă doriți să ruleze permanent, comutați întrerupătorul '0 dB Fan' în poziția OFF. Verificați, de asemenea, că alimentarea este conectată.

Pot folosi cabluri de la alte mărci cu această sursă?

Nu, utilizați exclusiv cablurile modulare furnizate cu ROG Thor Platinum II. Utilizarea cablurilor terțe poate deteriora componentele și anula garanția.

Ce înseamnă afișajul OLED?

Afișajul OLED indică în timp real consumul electric (în wați) și tensiunea. Permite monitorizarea sarcinii sursei și detectarea oricărei anomalii.

Cum se curăță sursa de alimentare?

Deconectați alimentarea de la rețea, apoi utilizați o cârpă uscată și fără scame pentru a șterge suprafața exterioară. Nu suflați praful în interior și nu utilizați produse lichide.

Ce tipuri de protecții sunt integrate?

Sursa este echipată cu protecții OVP (supratensiune), OCP (supracurent), OPP (suprapunere), SCP (scurtcircuit) și OTP (supraîncălzire) pentru a garanta siguranța sistemului dvs.

Sursei de alimentare se încălzește normal?

O ușoară căldură este normală în funcționare. Dacă temperatura devine excesivă, verificați că ventilatorul funcționează și că grilele de aerisire nu sunt obstrucționate. Asigurați-vă că carcasa calculatorului este bine ventilată.

Pot conecta RGB-ul sursei la placa de bază?

Da, conectorul AURA RGB adresabil poate fi conectat la un port RGB compatibil de pe placa de bază (5V 3 pini). Utilizați software-ul ASUS AURA Sync pentru a personaliza iluminarea.

Care este puterea recomandată pentru o configurație de gaming?

ROG Thor Platinum II este disponibil în mai multe puteri (850W, 1000W, 1200W). Pentru o configurație de gaming de top, 1000W este o alegere bună. Calculați consumul total al componentelor dvs. pentru a alege modelul potrivit.

Ce fac dacă afișajul OLED nu se aprinde?

Verificați că sursa este bine conectată și că întrerupătorul este pe 'I'. Dacă OLED rămâne stins, poate fi o defecțiune; contactați serviciul clienți ASUS pentru asistență în garanție.

MANUAL DE UTILIZARE ROG Thor Platinum II ASUS

Ghid de pornire rapidă (Română)

Convenții utilizate în acest ghid

Pentru a vă asigura că efectuați corespunzător anumite activități, luați în considerare următoarele simboluri utilizate în acest manual.

PERICOL/AVERTISMENT: Informații care au rolul să prevină rănirea dvs. atunci când încercați să efectuați o activitate.

NOTĂ: Sfaturi și informații suplimentare care să vă ajute să efectuați o activitate.

Prezentarea generală a produsului

Ilustrațiile din această sectiune au strict rol informativ și pot să difere în funcție de model.

Vedere din față

Panoul din stânga

Panoul din dreapta

1 OLED power display Conectori CPU/VGA/PCI-E cu 8 pini
2 Buton ventilator 0 dB* Conector RGB AURA adresabil
3 Comutator de pornire Conectori periferice-IDE/SATA/Molex cu 6 pini
4 Comutator pornire/oprire Conectori MB cu 10 piniși 18 pini

Instalarea unității de alimentare cu curent ROG THOR

Înainte de a instala sau de a scoate cablurile, asigurați-vă că sistemul este oprit și că toate cablurile de alimentare pentru sistem și toate dispozitivele atașate sunt deconectate.

1. Urmați instrucțiunile din manualul șasiului și fixați unitatea de alimentare ROG THOR în șasiu utilizând șuruburile de montare.
2. Conectați cablurile incluse în unitatea de alimentare ROG THOR.
3. Conectați conectorii de alimentare la placa de bază și la dispozitivele periferice în funcție de preferințele dvs. Puteți consulta lista de mai jos pentru a verifica la ce dispozitive poate fi conectat fiecare conector de alimentare.

• Conectorii de alimentare pot varia între diferitele modele de unități de alimentare cu curent ROG THOR.

• Consultați manualul de utilizare al plăcii de bază pentru mai multe informații despre locație și conectarea conectorilor de alimentare menționați mai jos.

• Conectați conectorul principal de alimentare cu 24 de pini sau 20 de pini la conectorul de alimentare cu 24 sau 20 de pini al plăcii de bază.

• Conectați conectorul de alimentare CPU +12 V cu 4+4 pini la priza de alimentare CPU de pe placa de bază.
• Conectați conectorul de alimentare periferic cu 4 pini la dispozitivele periferice dacă este necesar.
• Conectați conectorul de alimentare PCI-E +12 V cu 6+2 pini la placa grafică PCI-E.

• Conectați conectorul de alimentare SATA la dispozitivele cu interfață Serial ATA.

• Conectați unitatea de alimentare cu curent ROG THOR la o sursă de alimentare utilizând cablul de alimentare inclus.

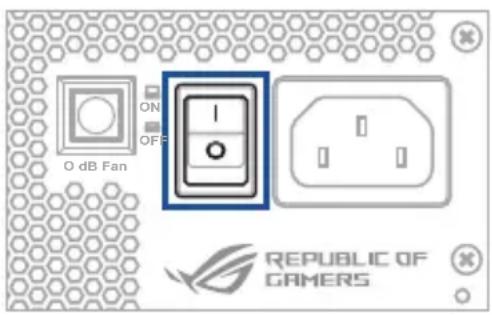

• Comutați întrerupătorul de alimentare în poziția „I” pentru a porni unitatea de alimentare cu curent.

Informații pentru utilizarea în condiții de siguranță

• NICIODATĂ, în niciun caz, nu deschideți unitatea de alimentare. Acest lucru este extrem de periculos din cauza tensiunii înalte din interior.
• NU introduceti niciun obiect în grila ventilatorului sau în zona de ventilație a unității de alimentare.
• NU așezați obiecte în fața ventilatorului sau zona de ventilație a sursei de alimentare care ar putea împiedica sau restricționa fluxul de aer.
• UTILIZATI NUMAI cablurile modulare grupate cu unitatea de alimentare.
• Evitați praful, umiditatea și temperaturile extreme. Nu plasați unitatea de alimentare într-o zonă în care se poate uda.
• Unitatea de alimentare este destinată integrării într-un computer și nu este destinată utilizării externe sau exterioare.
• NU folositi cabluri terte sau extensii cu acest aparat.

Etichete de notificare
