MANUAL DE USUARIO ROG Thor Platinum II ASUS

Guía de inicio rápido (Español)

Kratko uputstvo za početak (Srpski)

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Información destinada a mitigar posibles lesiones al efectuar una tarea.

NOTA: Sugerencias e información complementaria que facilitan la realización de tareas.

Información general del producto

Las ilustraciones que aparecen en esta sección solo son de referencia y podrían variar entre los distintos modelos.

Vista frontal

THOR 1

Vista izquierda

O dB Fan ON OFF 1 2 3 4 REPUBLIC OF GAMERS

Vista derecha

TDS 5 CPU/VGA/PCI-E 7 6 MD 8 Peripheral I/O/SATA/Molex

1 Pantalla encendido OLED Conectores CPU / VGA / PCI-E de 8 contactos
2 Botón ventilador 0 dB* Conector AURA RGB directionalable
3 Interruptor de encendido 7 Conectores Molex / SATA / IDE periférico de 6 contactos
4 Conector de alimentación Conectores MB de 10 contactos y 18 contactos

Instalar la fuente de alimentación ROG THOR

Antes de instalar o quitar cables, asegúrese de que el sistema esté apagado y que todos los cables de alimentación del sistema y de los dispositivos conectados estén desconectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentación ROG THOR al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentación ROG THOR.
3. Conecte los conectores de alimentación a la placa base y los dispositivos periféricos de acuerdo a sus necesidades. Puede consultar la lista siguiente para comprobar a qué dispositivos se puede enchufar cada conector de alimentación.

• Los conectores de alimentación pueden variar entre los diferentes modelos de fuente de alimentación ROG THOR.

• Consulte el manual de usuario de la placa base para obtener más información sobre la ubicación y la conexión de los conectores de alimentación mencionados a continuación.

• Conecte el conector de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placa base.

• Conecte el conector de alimentación de +12 V de la CPU de 4+4 contactos a la toma de alimentación de la CPU de la placa base.
• Conecte el conector de alimentación de periféricos a los dispositivos periféricos si es necesario.
• Conecte el conector de alimentación de +12 V PCI-E de 6+2 contactos a la tarjeta gráfica PCI-E.

• Conecte el conector de alimentación SATA a los dispositivos con interfaz Serial ATA.

• Conecte la unidad de fuente de alimentación ROG THOR a la fuente de alimentación mediante el cable de alimentación incluido.

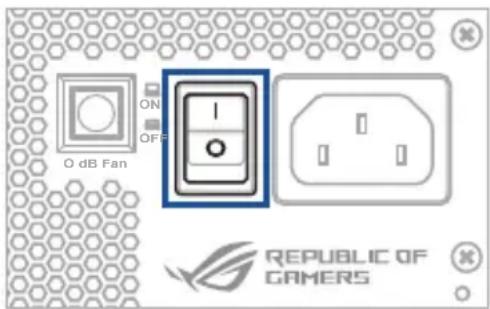

• Presione el conmutador de alimentación en la posición "I" para encender la fuente de alimentación.

Información de seguridad

• NUNCA, bajo ninguna circunstancia, abra la unidad de fuente de alimentación. Resulta extremadamente peligroso, debido al alto voltaje de su interior.
• NO inserte ningún objeto en las rejillas del ventilador ni en la zona de ventilación de la unidad de fuente de alimentación.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la unidad de fuente de alimentación, ya que podría obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompañan a la unidad de fuente de alimentación.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque la unidad de fuente de alimentación en ningún sitio en el que pudiera mojarse.
• La unidad de fuente de alimentación está pensada para integrarse a un ordenador y no para su uso en exteriores o de forma externa.
• NO utilice ningún cable de terceros ni cables alargadores con esta unidad.

Etiquetas de aviso
