Тип продукта	Модульный блок питания ПК
Бренд	ASUS
Модель	ROG Thor Platinum II
Форм-фактор	ATX
Энергоэффективность	Сертификат 80 PLUS Platinum
Конструкция	Полностью модульная
Охлаждение	Вентилятор 135 мм с режимом 0 дБ и выделенным переключателем
Дисплей	OLED для отображения потребления и напряжения в реальном времени
Основной разъем материнской платы	24 контакта (20+4)
Разъемы CPU	2 x 4+4 контакта (8 контактов)
Разъемы PCIe	6+2 контакта (количество зависит от модели)
Разъемы SATA	Количество варьируется
Разъемы периферии (Molex)	4 контакта (количество варьируется)
Разъем RGB	Адресуемый AURA RGB
Защиты	OVP, OCP, OPP, SCP, OTP
Безопасность	Никогда не открывайте блок; используйте только прилагаемые кабели
Обслуживание	Протирайте сухой тканью; избегайте пыли и влаги
Гарантия	10 лет (при соблюдении условий производителя)

Часто задаваемые вопросы - ROG Thor Platinum II ASUS

Как установить блок питания ROG Thor Platinum II?

Перед установкой отключите все кабели питания. Закрепите блок в корпусе с помощью прилагаемых винтов, затем подключите модульные кабели в соответствии с потребностями вашей конфигурации. Обратитесь к руководству материнской платы для определения правильных разъемов.

Что делать, если вентилятор не вращается?

Вентилятор имеет режим 0 дБ: он остается выключенным при низкой нагрузке. Если вы хотите, чтобы он вращался постоянно, переключите переключатель '0 dB Fan' в положение OFF. Также убедитесь, что блок питания включен.

Можно ли использовать кабели других брендов с этим блоком?

Нет, используйте только модульные кабели, входящие в комплект с ROG Thor Platinum II. Использование сторонних кабелей может повредить компоненты и аннулировать гарантию.

Что означает OLED-дисплей?

OLED-дисплей показывает в реальном времени потребляемую мощность (в ваттах) и напряжение. Он позволяет контролировать нагрузку блока и обнаруживать любые аномалии.

Как чистить блок питания?

Отключите блок от сети, затем протрите внешнюю поверхность сухой безворсовой тканью. Не сдувайте пыль внутрь и не используйте жидкие средства.

Какие типы защиты встроены?

Блок оснащен защитами OVP (от перенапряжения), OCP (от перегрузки по току), OPP (от перегрузки по мощности), SCP (от короткого замыкания) и OTP (от перегрева) для обеспечения безопасности вашей системы.

Нормально ли, что блок питания нагревается?

Небольшое тепло в работе нормально. Если температура становится чрезмерной, проверьте, вращается ли вентилятор и не заблокированы ли вентиляционные решетки. Убедитесь, что корпус компьютера хорошо вентилируется.

Могу ли я подключить RGB блока к материнской плате?

Да, адресуемый разъем AURA RGB можно подключить к совместимому RGB-порту на материнской плате (5V 3 контакта). Используйте программное обеспечение ASUS AURA Sync для настройки подсветки.

Какая мощность рекомендуется для игровой конфигурации?

ROG Thor Platinum II доступен в нескольких вариантах мощности (850 Вт, 1000 Вт, 1200 Вт). Для высококлассной игровой конфигурации 1000 Вт — хороший выбор. Рассчитайте общее потребление ваших компонентов, чтобы выбрать подходящую модель.

Что делать, если OLED-дисплей не включается?

Убедитесь, что блок питания подключен к сети и переключатель находится в положении 'I'. Если OLED остается выключенным, это может быть дефектом; обратитесь в службу поддержки ASUS для гарантийного обслуживания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROG Thor Platinum II ASUS

Краткое руководство (Русский)

Обозначения, используемые в руководстве

В руководстве встречаются выделенные жирным шрифтом примечания и предупреждения, которые следует иметь в виду.

ОПАСНО/ВНИМАНИЕ: Информация о действиях, которые могут привести к бытовым травмам.

ПРИМЕЧАНИЕ: Советы и полезная информация, которая поможет при выполнении задач.

Обзор продукта

Иллюстрации в этом разделе приведены только для справки и могут отличаться в зависимости от модели.

Вид спереди

Вид слева

Вид справа

1 Индикатор питания 8-контактный разъем CPU5 VGA / PCI-E
2 Кнопка вентилятора 0dB * Адресуемый разъем AURA RGB
3 Кнопка питания
4 Разъем питания

7 6-контактные периферийные-IDE / SATA / Molex разъемы

8 10-контактный и 18-контактный разъемы для материнской платы

Установка блока питания

Перед подключением или отключением кабелей, убедитесь, что система выключена и питающие кабели системы и всех подключенных устройств отключены.

1. Следуйте инструкциям из руководства пользователя корпуса для закрепления блока питания в корпусе с помощью крепежных винтов.
2. Подключите поставляемые в комплекте кабели к блоку питания.
3. Подключите разъемы питания к материнской плате и периферийным устройствам. Список устройств, к которым подключаются разъемы блока питания приведен ниже.

• Разъемы питания могут отличаться для разных моделей блоков питания.

• Дополнительную информацию о расположении и подключении разъемов питания смотрите в руководстве пользователя материнской платы.

• Подключите 24-контактный или 20-контактный основной разъем питания к 24-контактному или 20-контактному разъему материнской платы.

• Подключите 4+4-контактный разъем разъем питания процессора 12В к разъему питания процессора на материнской плате.

• При необходимости подключите 4-контактный разъем питания периферийных устройств к периферийным устройствам.
  • Подключите 6+2-контактный разъем разъем питания PCI-E 12B к видеокарте PCI-E.
  • Подключите разъем питания SATA к устройствам с интерфейсом Serial ATA.

• С помощью поставляемого в комплекте шнура питания подключите блок питания к источнику питания.

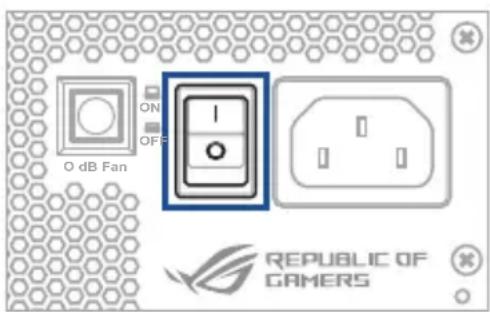

• Переместите тумблер питания в положение "I" для включения блока питания

Информация о правилах безопасности

• НИКОГДА ни при каких обстоятельствах, не вскрывайте блок питания. Это чрезвычайно опасно из-за высокого напряжения внутри.
• НЕ вставляйте предметы в решетку вентилятора или отверстия для вентиляции.
• НЕ ставьте предметы перед вентилятором или вентиляционными отверстиями, которые могут воспрепятствовать или ограничить поток воздуха.
• Используйте только кабели, поставляемые в комплекте с блоком питания.
• Избегайте пыли, влажности и экстремальных температур. Не помещайте блок питания туда, где он может намокнуть.
• Блок питания предназначен для установки в компьютер и не предназначен для внешнего или вне помещений использования.
• НЕ используйте кабели или удлинители сторонних производителей.
