ROG Thor Platinum II - PC-Netzteil ASUS - Kostenlose Bedienungsanleitung

Produkttyp	Modulares PC-Netzteil
Marke	ASUS
Modell	ROG Thor Platinum II
Formfaktor	ATX
Energieeffizienz	80 PLUS Platinum zertifiziert
Design	Voll modular
Kühlung	135-mm-Lüfter mit 0-dB-Modus und dediziertem Schalter
Display	OLED zur Echtzeitanzeige von Leistungsaufnahme und Spannung
Haupt-Motherboard-Anschluss	24-polig (20+4)
CPU-Anschlüsse	2 x 4+4-polig (8-polig)
PCIe-Anschlüsse	6+2-polig (Menge je nach Modell variabel)
SATA-Anschlüsse	Variable Menge
Peripherieanschlüsse (Molex)	4-polig (Menge variabel)
RGB-Anschluss	Adressierbares AURA RGB
Schutzfunktionen	OVP, OCP, OPP, SCP, OTP
Sicherheit	Netzteil niemals öffnen; nur die mitgelieferten Kabel verwenden
Wartung	Mit einem trockenen Tuch reinigen; Staub und Feuchtigkeit vermeiden
Garantie	10 Jahre (vorbehaltlich der Herstellerbedingungen)

Häufig gestellte Fragen - ROG Thor Platinum II ASUS

Wie installiere ich das ROG Thor Platinum II Netzteil?

Vor der Installation trennen Sie alle Netzkabel. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse und verbinden Sie dann die modularen Kabel entsprechend Ihrem Systembedarf. Beachten Sie das Handbuch des Motherboards für die richtigen Anschlüsse.

Was tun, wenn der Lüfter nicht läuft?

Der Lüfter verfügt über einen 0-dB-Modus: Er bleibt bei geringer Last ausgeschaltet. Möchten Sie, dass er dauerhaft läuft, schalten Sie den '0 dB Fan'-Schalter auf OFF. Überprüfen Sie auch, ob das Netzteil mit Strom versorgt wird.

Kann ich Kabel anderer Marken mit diesem Netzteil verwenden?

Nein, verwenden Sie ausschließlich die mitgelieferten modularen Kabel des ROG Thor Platinum II. Die Verwendung von Fremdkabeln kann Komponenten beschädigen und die Garantie aufheben.

Was bedeutet das OLED-Display?

Das OLED-Display zeigt in Echtzeit die Leistungsaufnahme (in Watt) und Spannung an. Es ermöglicht die Überwachung der Netzteilauslastung und das Erkennen von Anomalien.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Stromnetz, und wischen Sie die Außenfläche mit einem trockenen, fusselfreien Tuch ab. Blasen Sie keinen Staub ins Innere und verwenden Sie keine flüssigen Reinigungsmittel.

Welche Schutzarten sind integriert?

Das Netzteil ist mit OVP (Überspannung), OCP (Überstrom), OPP (Überleistung), SCP (Kurzschluss) und OTP (Übertemperatur) ausgestattet, um die Sicherheit Ihres Systems zu gewährleisten.

Wird das Netzteil normalerweise heiß?

Eine leichte Wärmeentwicklung ist normal. Bei übermäßiger Hitze prüfen Sie, ob der Lüfter läuft und ob die Belüftungsgitter nicht blockiert sind. Stellen Sie sicher, dass Ihr Gehäuse ausreichend belüftet ist.

Kann ich das RGB des Netzteils mit meinem Motherboard verbinden?

Ja, der adressierbare AURA RGB-Anschluss kann mit einem kompatiblen RGB-Port (5V 3-polig) auf dem Motherboard verbunden werden. Verwenden Sie die ASUS AURA Sync-Software, um die Beleuchtung anzupassen.

Welche Leistung wird für eine Gaming-Konfiguration empfohlen?

Das ROG Thor Platinum II ist in verschiedenen Leistungsstufen erhältlich (850W, 1000W, 1200W). Für eine High-End-Gaming-Konfiguration ist 1000W eine gute Wahl. Berechnen Sie den Gesamtverbrauch Ihrer Komponenten, um das passende Modell auszuwählen.

Was tun, wenn das OLED-Display nicht leuchtet?

Überprüfen Sie, ob das Netzteil angeschlossen und der Schalter auf 'I' steht. Wenn das OLED weiterhin aus bleibt, könnte ein Defekt vorliegen; kontaktieren Sie den ASUS-Kundendienst für Unterstützung unter der Garantie.

BEDIENUNGSANLEITUNG ROG Thor Platinum II ASUS

Schnellstartanleitung (Deutsch)

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.

GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

Produktübersicht

Die Abbildungen in diesem Abschnitt dienen nur der Veranschaulichung und können je nach Modell variieren.

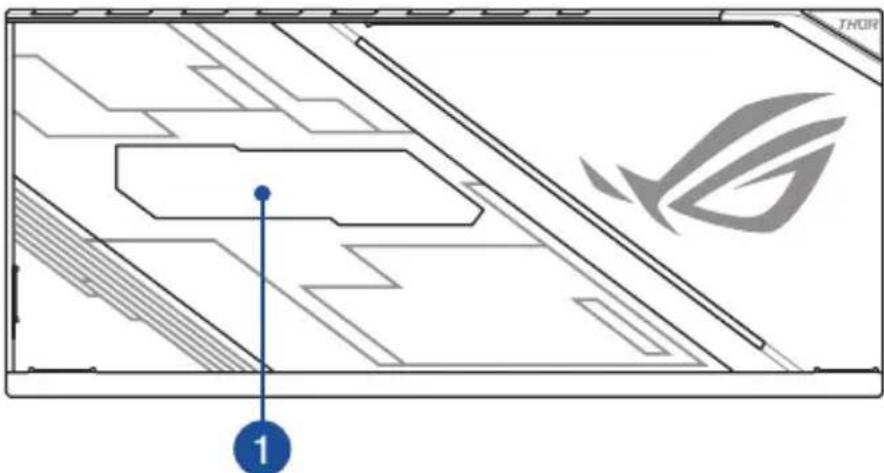

Frontseite

Linke Seite

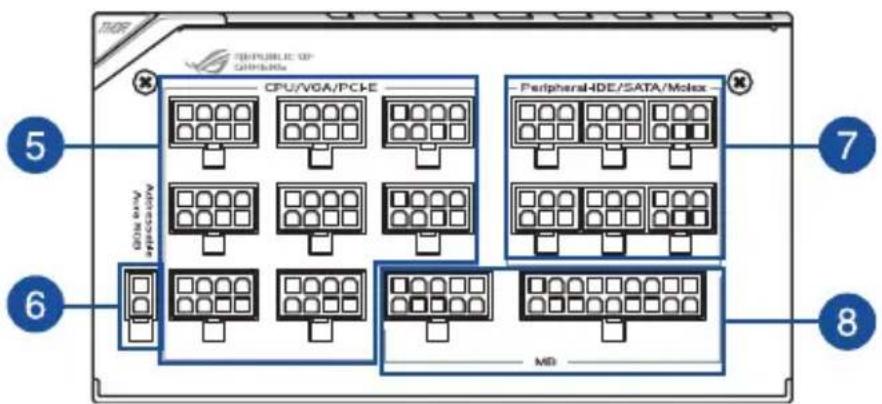

Rechte Seite

1 OLED-Betriebsanzeige 8-polige CPU-/VGA-/PCFE-Anschlüsse
2 0 dB Lüftertaste* Ansteuerbarer AURA RGB-Anschluss
3 Netzschalter 6-polige Peripheral-IDE-/SATA-/Molex-Anschlüsse
4 Netzanschluss 10-polige und 18-polige MB-Anschlüsse

Einbau Ihres ROG THOR Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und sämtliche Stromkabel und angeschlossenen Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und befestigen Sie Ihr ROG THOR Netzteil mit den Montageschrauben in Ihrem Gehäuse.
2. Schließen Sie die mitgelieferten Kabel an Ihr ROG THOR Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach Ihren Wünschen mit dem Motherboard und Ihren Peripheriegeräten. Sie können in der untenstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

• Die Stromanschlüsse können sich je nach Modell des ROG THOR Netzteils unterscheiden.
• Weitere Informationen zur Position der Stromanschlüsse und zu den unten erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.

• Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.
• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsockel auf dem Motherboard.

• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn nötig.
  • Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.
  • Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.

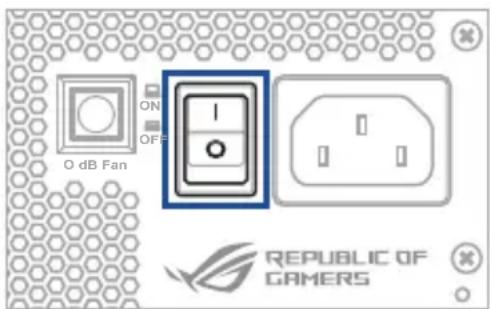

• Schließen Sie Ihr ROG THOR Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.

• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzteil einzuschalten.

Sicherheitsinformationen

• Öffnen Sie UNTER KEINEN UMSTÄNDEN das Netzteil. Dies ist aufgrund der hohen Spannungen im Inneren äußerst gefährlich.
• Stecken Sie KEINE Gegenstände in das Lüftergitter oder in den Belüftungsbereich des Netzteils.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Belüftungsbereich des Netzteils, da dies die Luftzirkulation behindern oder einschränken kann.
• VERWENDEN SIE NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Netzteil nicht an einem Ort auf, an dem es nass werden könnte.
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Verwenden Sie KEINE Kabel von Drittanbietern oder Verlängerungskabel zusammen mit diesem Gerät.

Hinweisetiketten
