BRUKSANVISNING ROG Thor Platinum II ASUS

Før du installerer eller fjerner kablerne, skal du sørge for at systemet er slukket, og at alle strømkabler til systemet og alle tilsluttede enheder er frakoblet.

Advarsler som brukes i denne håndboken

Kontroller at du utfører enkelte oppgaver ordentlig, og legg merke til følgende symboler som brukes i denne håndboken.

FARE/ADVARSEL: Informasjon for å forhindre skade på deg selv når du prøver å utføre en oppgave.

MERK: Tips og ytterligere informasjon som kan hjelpe deg fullføre en oppgave.

Produktoversikt

Illustrasjonene i denne delen er kun ment som referanse og kan variere avhengig av modell.

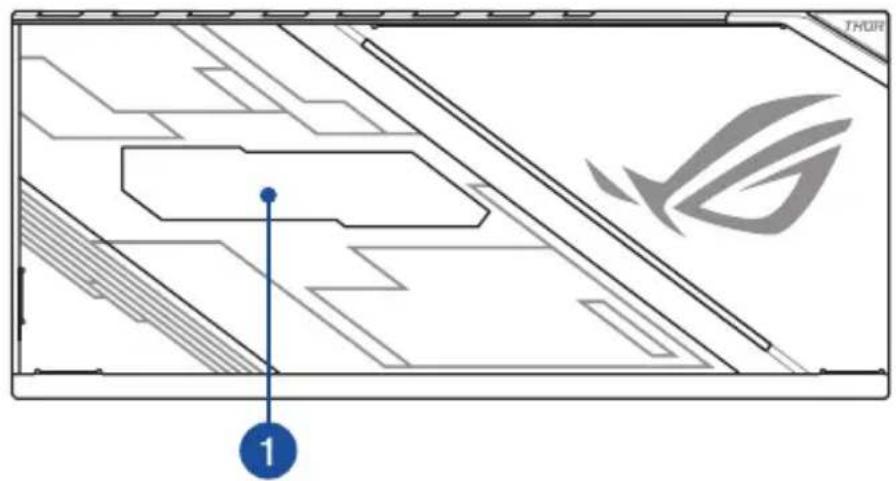

Forside

THOR 1

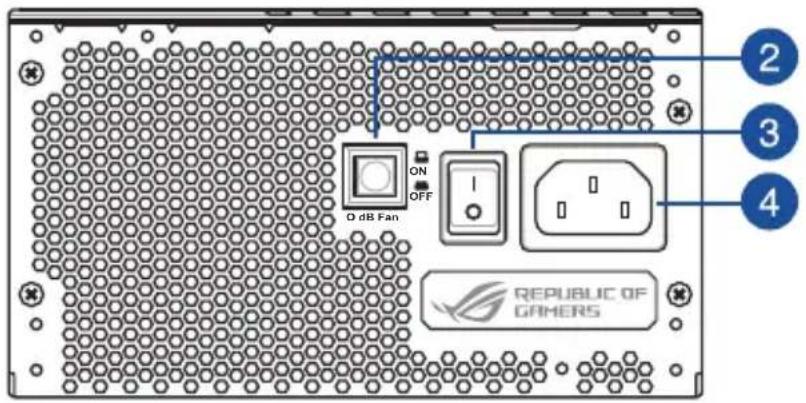

Sett fra venstre

O dB Fan ON OFF 1 2 3 4 REPUBLIC OF GAMERS

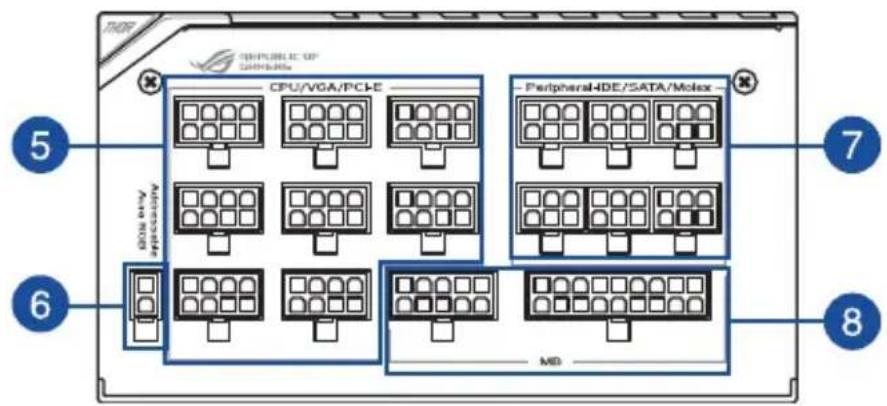

Sett fra høyre

TDS 5 CPU/VGA/PCI-E 7 6 MD 8 Peripheral I/O/SATA/Motor

1 OLED-strømvisning 8-pinners prosessor-/VGA-/PCI-E-kontakter
2 0 dB vifteknapp* Adresserbar AURA RGB-kontakt
3 Strømbryter 6-pinners periferie-IDE-/SATA-/Molex-kontakter
4 Strømkontakt 10-pinners og 18-pinners hovedkortkontakter

Installere ROG THOR-strømforsyningsenhet

Før du kobler til eller fra kabler, må du sørge for at systemet er slått av og at alle strømkablene til systemet og alle tilkoblede enheter er koblet fra.

1. Følg instruksjonene i bruksanvisningen til kabinettet, og fest ROG THOR-strømforsyningsenheten i kabinettet med monteringsskruene.
2. Koble de medfølgende kablene til ROG THOR-strømforsyningsenheten.
3. Koble strømkontaktene til hovedkortet og periferieenheter etter behov. Se listen nedenfor for å se hvilke enheter strømkontaktene kan kobles til.

• Strømkontaktene kan variere mellom ulike ROG THOR-strømforsyningsenhetsmodeller.
  • Se i brukerhåndboken til hovedkortet for mer informasjon om plassering og tilkobling av strømkontaktene nevnt nedenfor.

• Koble 24- eller 20-pinners hovedstrømkontakten til 24- eller 20-pinners strømkontakten på hovedkortet..

• Koble til 4+4-pinners CPU 12 V-strømkontakt til CPU-kontakten på hovedkortet.
• Koble 4-pinners periferiestrømkontakt til periferieenheter om nødvendig.

• Koble til 6+2-pinners PCI-E 12 V-strømkontakt til PCI-E-grafikkortet.
  • Koble SATA-strømkontakten til enheter med et Serial ATA-grensesnitt.

• Koble ROG THOR-strømforsyningsenhet til en strømkilde med den medfølgende strømledningen.

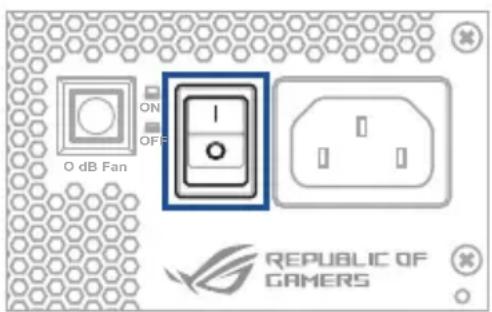

• Vend strømbryteren til posisjonen «l» for å slå på strømforsyningen

Sikkerhetsinformasjon

• Du må ALDRI, under noen omstendigheter, åpne strømforsyningen. Dette er ekstremt farlig, da det er høyspenning på innsiden.
• IKKE sett noen gjenstander inn i viften eller ventilasjonsområdet på strømforsyningen.
• IKKE plasser noen gjenstander foran viften eller ventilasjonsområdet på strømforsyningen som kan hindre eller begrense luftstrømmen.
• BRUK KUN de modulære kablene som følger med strømforsyningsenheten.
• Unngå støv, fuktighet og ekstreme temperaturer. Ikke plasser strømforsyningsenheten på et sted der den kan bli våt.
• Strømforsyningsenheten er ment for å bygges inn i en datamaskin og er ikke beregnet for ekstern eller utendørs bruk.
• IKKE bruk kabler eller skjøteledninger fra tredjepart med denne enheten.

Merknadsetiketter
