ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ROG Thor Platinum II ASUS

Οδηγός γρήγορης εκκίνησης (Ελληνικά)

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Για να σιγουρευτείτε για την σωστή εκτέλεση συγκεκριμένων εργασιών, σημειώστε τα ακόλουθα σύμβολα τα οποία χρησιμοποιούνται σε ολόκληρο το εγχειρίδιο.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οδηγίες για αποφυγή τραυματισμού καθώς προσπαθείτε να ολοκληρώσετε μια εργασία.

ΣΗΜΕΙΩΣΗ: Συμβουλές και πρόσθετες πληροφορίες που θα σας βοηθήσουν να ολοκληρώσετε μια εργασία.

Επισκόπηση προϊόντος

Οι εικόνες σε αυτή την ενότητα είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Μπροστινή πλευρά

THOR 1

Αριστερή όψη

O dB Fan ON OFF 1 2 3 4 REPUBLIC OF GAMERS

Δεξιά όψη

TDC 5 CPU/VGA/PCI-E 7 6 MD 8

1 Οθόνη OLED Σύνδεσμοι 8-pin CPU / VGA/PCI-E
2 Κουμπί ανεμιστήρα 0 dB* Διευθυνσιοδότούμενος σύνδεσμος AURA RGB
3 Διακόπτης λειτουργίας Σύνδεσμοι 6-pin Peripheral-IDE / SATA / Molex
4 Σύνδεσμος τροφοδοσίας Σύνδεσμοι 10-πή και 18-pin MB

Εγκατάσταση της μονάδας τροφοδοσίας ROG THOR

Πριν εγκαταστήσετε ή αφαιρέσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι όλα τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του πλαισίου σας και ασφαλίστε τη μονάδα τροφοδοσίας ROG THOR στο πλαίσιο χρησιμοποιώντας τις βίδες στερέωσης.
2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας ROG THOR.
3. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες μπορεί να συνδεθεί κάθε σύνδεσμος τροφοδοσίας.

• Οι σύνδεσμοι τροφοδοσίας μπορεί να διαφέρουν μεταξύ των διαφορετικών μοντέλων του τροφοδοτικού ROG THORM ονάδες.

• Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με την τοποθεσία και τη σύνδεση των συνδέσμων τροφοδοσίας που αναφέρονται παρακάτω.

• Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας.

• Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα.

• Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται.
  • Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E.
  • Συνδέστε τον σύνδεσμο τροφοδοσίας SATA σε συσκευές με διασύνδεση Serial ATA.

• Συνδέστε τη μονάδα τροφοδοσίας ROG THOR σε μια πηγή τροφοδοσίας χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.

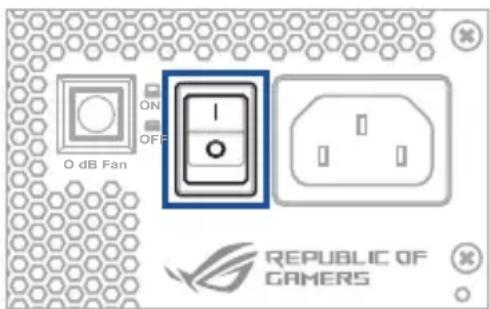

• Θέστε τον διακόπτη λειτουργίας στη θέση "I" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

Πληροφορίες για την ασφάλεια

• ΠΟΤΕ, σε καμία περίπτωση, μην ανοίγετε το τροφοδοτικό. Αυτό είναι εξαιρετικά επικίνδυνο λόγω της υψηλής τάσης στο εσωτερικό του.
- MHN εισαγάγετε αντικείμενα στο πλέγμα του ανεμιστήρα ή στην περιοχή εξαερισμού του τροφοδοτικού.
- MHN τοποθετείτε αντικείμενα μπροστά από τον ανεμιστήρα ή την περιοχή εξαερισμού του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα.
- ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ τα αρθρωτά καλώδια που συνοδεύουν το τροφοδοτικό.
- Να αποφεύγετε τη σκόνη, την υγρασία και τις ακραίες θερμοκρασίες. Μην τοποθετείτε το τροφοδοτικό σε οποιαδήποτε περιοχή όπου θα μπορούσε να βραχεί.
• Το τροφοδοτικό προορίζεται για ενσωμάτωση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους.
- MHN χρησιμοποιείτε καλώδια τρίτων ή καλώδια επέκτασης με αυτή τη μονάδα.

Τηρείτε τις ειδοποιήσεις στις ετικέτες
