ROG Thor Platinum II - PC電源 ASUS - 無料のユーザーマニュアル

製品タイプ	モジュラーPC電源
ブランド	ASUS
モデル	ROG Thor Platinum II
フォームファクター	ATX
エネルギー効率	80 PLUS Platinum認証
設計	完全モジュラー
冷却	135mmファン、0dBモード、専用スイッチ付き
表示	リアルタイムで消費電力と電圧を表示するOLED
マザーボード主電源コネクタ	24ピン(20+4)
CPUコネクタ	2 x 4+4ピン(8ピン)
PCIeコネクタ	6+2ピン(モデルにより数量異なる)
SATAコネクタ	数量可変
ペリフェラルコネクタ(Molex)	4ピン(数量可変)
RGBコネクタ	アドレッサブルAURA RGB
保護機能	OVP、OCP、OPP、SCP、OTP
安全	ユニットを絶対に開けないでください。付属のケーブルのみを使用してください。
メンテナンス	乾いた布で拭き、ほこりや湿気を避けてください。
保証	10年間(メーカー条件による)

よくある質問 - ROG Thor Platinum II ASUS

ROG Thor Platinum II電源ユニットの取り付け方法は？

取り付け前には、すべての電源ケーブルを抜いてください。付属のネジでユニットをシャーシに固定し、構成に応じてモジュラーケーブルを接続します。適切なコネクタについてはマザーボードのマニュアルを参照してください。

ファンが回らない場合はどうすればいいですか？

ファンには0dBモードがあり、負荷が低い間は停止しています。常に回転させたい場合は、'0 dB Fan'スイッチをOFFの位置に切り替えてください。また、電源が入っていることを確認してください。

他のブランドのケーブルをこのユニットで使用できますか？

いいえ、ROG Thor Platinum IIに付属のモジュラーケーブルのみを使用してください。他社製ケーブルを使用すると、コンポーネントが損傷したり、保証が無効になる可能性があります。

OLED表示の意味は何ですか？

OLED表示は、消費電力（ワット）と電圧をリアルタイムで表示します。これにより、電源ユニットの負荷を監視し、異常を検出できます。

電源ユニットの掃除方法は？

電源ケーブルを抜き、乾いた糸くずの出ない布で外面を拭いてください。内部にほこりを吹き込んだり、液体を使用したりしないでください。

内蔵されている保護機能の種類は？

このユニットには、システムの安全性を確保するためにOVP（過電圧保護）、OCP（過電流保護）、OPP（過電力保護）、SCP（短絡保護）、OTP（過熱保護）が搭載されています。

電源ユニットが熱くなるのは正常ですか？

動作中の多少の熱は正常です。温度が異常に高くなった場合は、ファンが回っていることと通気口がふさがれていないことを確認してください。PCケースの換気が十分であることを確認してください。

電源のRGBをマザーボードに接続できますか？

はい、アドレッサブルAURA RGBコネクタは、マザーボード上の対応するRGBポート（5V 3ピン）に接続できます。ASUS AURA Syncソフトウェアを使用して照明をカスタマイズしてください。

ゲーミング構成にはどの電力が推奨されますか？

ROG Thor Platinum IIは、850W、1000W、1200Wの複数の電力で利用可能です。ハイエンドゲーミング構成には、1000Wが適切です。コンポーネントの総消費電力を計算して、適切なモデルを選択してください。

OLED表示が点灯しない場合はどうすればいいですか？

電源が正しく接続され、スイッチが'I'になっていることを確認してください。それでもOLEDが消えている場合は、故障の可能性があります。保証期間中はASUSカスタマーサービスに連絡してサポートを受けてください。

使用説明書 ROG Thor Platinum II ASUS

本書には、製品を安全にお使いいただき、お客様や他の人々への危害や財産への損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよくご理解いただいた上で本文をお読みください。

警告: 作業人が死亡する、または重傷を負う可能性が想定される内容を示しています。

メモ:製品を使いやすくするための情報や補足の説明を記載しています。

製品の概要

本書に掲載されているイメージは一例です。お使いのモデルやご利用環境によって、位置や名称が異なる場合があります。

正面

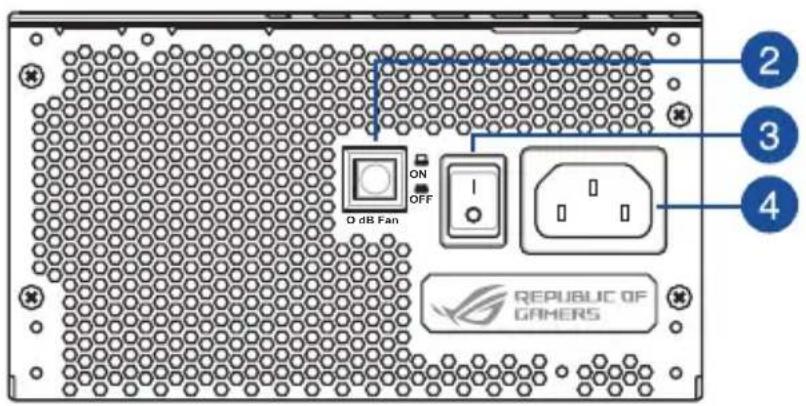

左側

右側

1 OLEDパネル 8ピン CPU / PCIe コネクタ5
2 0 dB ファンボタン* アドレサブル AURA RGB コネクター
3 電源スイッチ6ピン SATA/ペリフェラル7/フロッピー
4 電源コネクター10ピン/18ピン マザーボード電源コネクター

ROG THOR電源ユニットの取り付け

• 各種ケーブルを脱着する際は、電源ユニットの電源がオフになっていることを確認し、必ず電源プラグを電源コンセントから抜いて行なってください。

• 付属の電源コードやケーブルは当該製品専用です。他の機器に使用しないでください。

• ご使用のケースの取扱説明書の指示に従い、取り付けネジを使用して電源ユニットをケースに固定します。

• 使用する付属ケーブルを選び、電源ユニットに接続します。
• ケーブルをマザーボードや周辺機器の電源コネクターに接続します。

・付属するケーブルはモデルによって異なります。
- 電源コネクターの場所や接続方法については、ご使用のマザーボードまたは周辺機器の取扱説明書をご覧ください。

• 20ピン/24ピン メイン電源ケーブルは、マザーボードの 20ピン/24ピン メイン電源コネクターに接続します。
• 4ピン/8ピン +12V電源ケーブルは、マザーボードのCPU補助電源コネクターに接続します。
• 4ピンペリフェラル電源ケーブルは、対応する周辺機器の電源コネクターに接続します。
• 6ピン/8ピン PCI Express 電源ケーブルは、グラフィックスカードなど拡張カードの電源コネクターに接続します。

• SATA 電源ケーブルは、HDDやSSDなど補助記憶装置の電源コネクターに接続します。

• 電源ユニットの電源コネクターに電源ケーブルを接続し、電源プラグをコンセントに接続します。

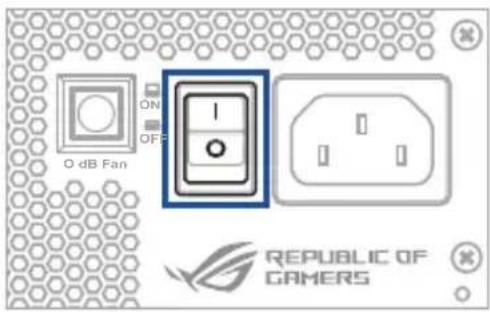

• 電源スイッチを | （オン）にして、電源ユニットの電源を入れます。

- ご自身で修理、分解、改造をしないでください。故障の原因になる上に、感電、火災の危険があります。また、分解した部品による特に小さなお子様の誤飲の危険があります。絶対にしないでください。

- 本製品を電源に接続する際は、電圧が適切であるかをご確認ください。

- 表示されている電源電圧以外は使用しないでください。

- 電源動作中に電源コード、電源の各コネクターの挿抜を行わないで下さい。故障や感電の原因となります。

- システム稼動中に本機の電源スイッチをオフしないで下さい。システムに損傷を与えることがあります。特にストレージドライブ等記憶装置のデータ破壊の恐れがあります。

- PCケースからはずした状態で使用しないで下さい。感電や故障の原因となります。

- 破損した電源コードやケーブルを使用しないでください。

- 金属類・燃えやすい物・異物などを本機の通気口に差し込んだり、落としたり、近くに放置したりしないでください。

- 本機の通気口をふさがないでください。通気口をふさぐと、内部に熱がこもり、火災の原因となることがあります。

- 液体・雨・湿気を避けてください。雷発生時、または雷発生の恐れがあるときは、本製品を使用しないでください。

- 商品に同梱される電源コードは専用品です。他の機器での使用は火災や感電の原因になるため、絶対に行わないでください。

- サードパーティの電源コードやケーブルは使用しないでください。

各種ラベル
