ブランド	ASUS
モデル	ROG Thor 850W Platinum II
製品タイプ	PC用電源
定格出力	850 W
認証	80+ Platinum
寸法 (長さ x 幅 x 高さ)	160 x 150 x 86 mm
重量	2.5 kg
冷却方式	135mmファン、0dBモード搭載
ケーブル	フルモジュラー
保護機能	OVP、OCP、OTP、SCP、OPP、UVP
表示	消費電力表示OLED搭載
照明	AURA Sync RGB アドレサブル
主なコネクタ	1x ATX 24ピン、2x CPU 4+4ピン、6x PCIe 6+2ピン、8x SATA、4x Molex
0dBボタン	はい、低負荷時にファンを停止します
コンデンサ	日本製、産業規格
保証	10年
規格	ATX12V 2.52、EPS12V 2.92
メンテナンス	乾いた布でグリルとファンの定期的な埃取り

よくある質問 - ROG Thor 850W Platinum II ASUS

ROG Thor 850W Platinum II 電源の取り付け方法は？

取り付け前には、コンピューターの電源を切り、すべてのケーブルを外してください。付属のネジで電源をシャーシに固定します。必要に応じてモジュラーケーブル（マザーボード、CPU、GPUなど）を接続します。電源コードをコンセントに差し込み、スイッチを I の位置に切り替えます。

0dBファンモードとは何ですか？

0 dB ボタンを使用すると、低負荷時にファンを完全に停止できます。これにより、消費電力が低い間は電源が静かに動作します。

他のメーカーのケーブルをこの電源で使用できますか？

いいえ、ROG Thor には 付属のモジュラーケーブル のみを使用してください。他社製ケーブルはピン配置が異なり、コンポーネントを損傷する可能性があります。

電源のお手入れ方法は？

電源をコンセントから抜き、数分待ちます。乾いた布やエアダスターを使用して、グリルとファンのほこりを取り除いてください。絶対に 筐体を開けないで ください。

推奨されるシステム構成の消費電力は？

ROG Thor 850W Platinum II は、RTX 3080/4080 クラスのグラフィックカードを搭載したハイエンドゲーミング構成のほとんどに適しています。850W以内に収まるよう、各コンポーネントの合計消費電力を確認してください。

OLED表示が点灯しない場合はどうすればよいですか？

電源がオンになっていること、および信号コネクタが正しく接続されていることを確認してください。問題が解決しない場合は、ASUSサポートにお問い合わせください。OLEDはリアルタイムの消費電力を表示します。

この電源はATXやmicro-ATXマザーボードに対応していますか？

はい、ATX 24ピンコネクタにより、すべての標準フォーマットに対応しています。シャーシに合わせて固定方法を調整してください。

内蔵されている保護機能は何ですか？

過電圧保護（OVP）、過電流保護（OCP）、過熱保護（OTP）、短絡保護（SCP）、過出力保護（OPP）、低電圧保護（UVP）を搭載しています。

RGB照明をマザーボードと同期するには？

アドレサブルAURA RGBケーブルをマザーボードの対応するコネクタに接続します。ASUSの Armoury Crate ソフトウェアを使用して、照明効果をカスタマイズできます。

10年保証は転売時に移行できますか？

はい、ASUS保証は製品に紐付いており、シリアル番号に基づきます。保証請求には購入証明書を保管してください。

使用説明書 ROG Thor 850W Platinum II ASUS

本書には、製品を安全にお使いいただき、お客様や他の人々への危害や財産への損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよくご理解いただいた上で本文をお読みください。

警告: 作業人が死亡する、または重傷を負う可能性が想定される内容を示しています。

メモ:製品を使いやすくするための情報や補足の説明を記載しています。

製品の概要

本書に掲載されているイメージは一例です。お使いのモデルやご利用環境によって、位置や名称が異なる場合があります。

正面

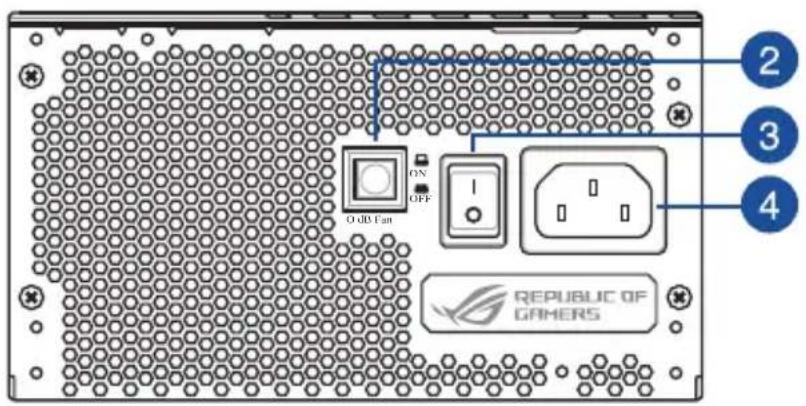

左側

右側

1 OLEDパネル 8ピン CPU / PCIe コネクタ5
2 0 dB ファンボタン* アドレサブル AURA RGB コネクター
3 電源スイッチ6ピン SATA/ペリフェラル7/フロッピー
4 電源コネクター10ピン/18ピン マザーボード電源コネクター

ROG THOR電源ユニットの取り付け

• 各種ケーブルを脱着する際は、電源ユニットの電源がオフになっていることを確認し、必ず電源プラグを電源コンセントから抜いて行なってください。

• 付属の電源コードやケーブルは当該製品専用です。他の機器に使用しないでください。

• ご使用のケースの取扱説明書の指示に従い、取り付けネジを使用して電源ユニットをケースに固定します。

• 使用する付属ケーブルを選び、電源ユニットに接続します。
• ケーブルをマザーボードや周辺機器の電源コネクターに接続します。

・付属するケーブルはモデルによって異なります。
- 電源コネクターの場所や接続方法については、ご使用のマザーボードまたは周辺機器の取扱説明書をご覧ください。

• 20ピン/24ピン メイン電源ケーブルは、マザーボードの 20ピン/24ピン メイン電源コネクターに接続します。
• 4ピン/8ピン +12V電源ケーブルは、マザーボードのCPU補助電源コネクターに接続します。
• 4ピンペリフェラル電源ケーブルは、対応する周辺機器の電源コネクターに接続します。
• 6ピン/8ピン PCI Express 電源ケーブルは、グラフィックスカードなど拡張カードの電源コネクターに接続します。

• SATA 電源ケーブルは、HDDやSSDなど補助記憶装置の電源コネクターに接続します。

• 電源ユニットの電源コネクターに電源ケーブルを接続し、電源プラグをコンセントに接続します。

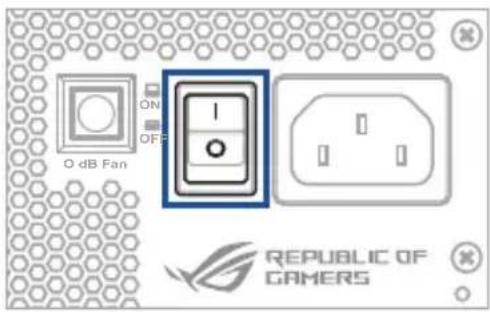

• 電源スイッチを | （オン）にして、電源ユニットの電源を入れます。

- ご自身で修理、分解、改造をしないでください。故障の原因になる上に、感電、火災の危険があります。また、分解した部品による特に小さなお子様の誤飲の危険があります。絶対にしないでください。

- 本製品を電源に接続する際は、電圧が適切であるかをご確認ください。

- 表示されている電源電圧以外は使用しないでください。

- 電源動作中に電源コード、電源の各コネクターの挿抜を行わないで下さい。故障や感電の原因となります。

- システム稼動中に本機の電源スイッチをオフしないで下さい。システムに損傷を与えることがあります。特にストレージドライブ等記憶装置のデータ破壊の恐れがあります。

- PCケースからはずした状態で使用しないで下さい。感電や故障の原因となります。

- 破損した電源コードやケーブルを使用しないでください。

- 金属類・燃えやすい物・異物などを本機の通気口に差し込んだり、落としたり、近くに放置したりしないでください。

- 本機の通気口をふさがないでください。通気口をふさぐと、内部に熱がこもり、火災の原因となることがあります。

- 液体・雨・湿気を避けてください。雷発生時、または雷発生の恐れがあるときは、本製品を使用しないでください。

- 商品に同梱される電源コードは専用品です。他の機器での使用は火災や感電の原因になるため、絶対に行わないでください。

- サードパーティの電源コードやケーブルは使用しないでください。

各種ラベル
