Marque	ASUS
Modèle	ROG Thor 850W Platinum II
Type de produit	Alimentation PC
Puissance nominale	850 W
Certification	80+ Platinum
Dimensions (L x l x H)	160 x 150 x 86 mm
Poids	2,5 kg
Refroidissement	Ventilateur 135 mm avec mode 0 dB
Câblage	Fully modular
Protections	OVP, OCP, OTP, SCP, OPP, UVP
Affichage	OLED intégré pour la puissance consommée
Éclairage	AURA Sync RGB adressable
Connecteurs principaux	1x ATX 24 broches, 2x CPU 4+4 broches, 6x PCIe 6+2 broches, 8x SATA, 4x Molex
Bouton 0 dB	Oui, pour arrêter le ventilateur à faible charge
Condensateurs	Japonais, norme industrielle
Garantie	10 ans
Normes	ATX12V 2.52, EPS12V 2.92
Entretien	Dépoussiérage régulier de la grille et du ventilateur avec un chiffon sec

FOIRE AUX QUESTIONS - ROG Thor 850W Platinum II ASUS

Comment installer le bloc d'alimentation ROG Thor 850W Platinum II ?

Avant toute installation, éteignez l'ordinateur et débranchez tous les câbles. Fixez l'alimentation dans le châssis à l'aide des vis fournies. Branchez les câbles modulaires selon vos besoins (carte mère, CPU, GPU, etc.). Connectez le cordon d'alimentation secteur, puis basculez l'interrupteur sur la position I.

Que signifie le mode 0 dB du ventilateur ?

Le bouton 0 dB permet d'arrêter complètement le ventilateur lorsque la charge est faible. Ainsi, l'alimentation fonctionne en silence tant que la puissance consommée reste modérée.

Puis-je utiliser des câbles d'une autre marque avec cette alimentation ?

Non, utilisez uniquement les câbles modulaires fournis avec le ROG Thor. Des câbles tiers peuvent avoir un brochage différent et endommager les composants.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et attendez quelques minutes. Utilisez un chiffon sec ou une bombe d'air comprimé pour retirer la poussière de la grille et du ventilateur. N'ouvrez jamais le boîtier.

Quelle est la puissance recommandée pour ma configuration ?

Le ROG Thor 850W Platinum II convient à la plupart des configurations gaming haut de gamme avec une carte graphique de type RTX 3080/4080 ou équivalente. Vérifiez la consommation totale de vos composants pour rester sous 850W.

Que faire si l'affichage OLED ne s'allume pas ?

Assurez-vous que l'alimentation est sous tension et que le connecteur de signal est bien branché. Si le problème persiste, contactez le support ASUS. L'OLED affiche la puissance consommée en temps réel.

L'alimentation est-elle compatible avec les cartes mères ATX et micro-ATX ?

Oui, elle est compatible avec tous les formats standards grâce à son connecteur ATX 24 broches. Adaptez les fixations selon votre châssis.

Quelles sont les protections intégrées ?

L'alimentation dispose de protections contre les surtensions (OVP), surintensités (OCP), surchauffe (OTP), courts-circuits (SCP), surpuissance (OPP) et sous-tensions (UVP).

Comment synchroniser l'éclairage RGB avec ma carte mère ?

Connectez le câble AURA RGB adressable au connecteur correspondant de votre carte mère. Utilisez le logiciel Armoury Crate d'ASUS pour personnaliser les effets lumineux.

La garantie de 10 ans est-elle transférable en cas de revente ?

Oui, la garantie ASUS est liée au produit et suit le numéro de série. Conservez la facture d'achat pour toute réclamation.

MODE D'EMPLOI ROG Thor 850W Platinum II ASUS

Guide de démarrage rapide (Français)

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Présentation du produit

Les illustrations de cette section sont fournies à titre indicatif uniquement et peuvent varier en fonction du modèle.

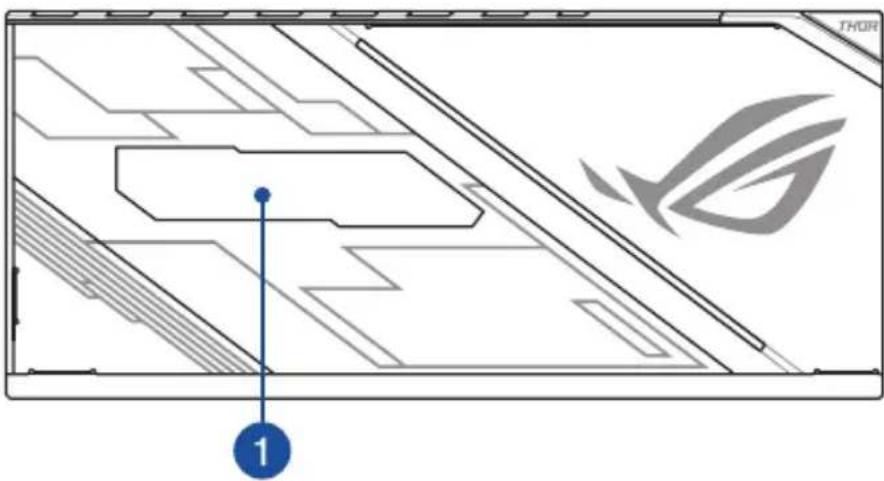

Vue avant

Côté gauche

Côté droit

1 Affichage d'alimentation OLED Connecteurs pour processeur / VGA / PCI-E à 8 broches
2 Bouton du ventilateur 0 dB* Connecteur AURA RGB adressable
3 Interrupteur d'alimentation Connecteurs Periphérique-IDE / SATA / Molex à 6 broches
4 Connecteur d'alimentation Connecteurs de carte mère à 10 et 18 broches

Installation de votre bloc d'alimentation ROG THOR

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation ROG THOR dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation ROG THOR.
3. Reliez les connecteurs d'alimentation à votre carte mère et vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation ROG THOR.

• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.

• Connectez le Connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.

• Connectez le Connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le Connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le Connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E.

• Connectez le Connecteur d'alimentation SATA aux périphériques avec interface SATA.

• Connectez votre bloc d'alimentation ROGTHOR à une source d'alimentation en utilisant le cordon d'alimentation fourni.

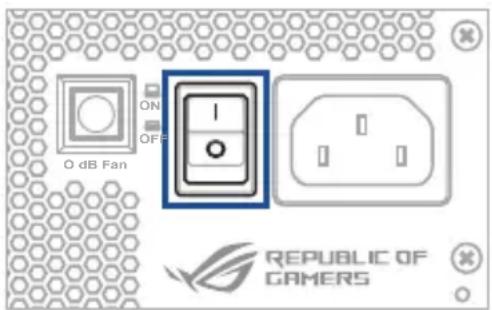

• Faites basculer l'interrupteur d'alimentation sur la position "I" pour placer le bloc d'alimentation sous tension

Consignes de sécurité

• NE JAMAIS, en aucun cas, ouvrir le bloc d'alimentation. Le faire est extrêmement dangereux en raison de la haute tension qui se trouve à l'intérieur.
  • N'insérez PAS d'objets dans la grille du ventilateur ou dans la zone de ventilation du bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourraient obstruer ou restreindre la circulation de l'air.

- UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation.

- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le bloc d'alimentation dans une zone susceptible de devenir humide.

- Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.

- N'utilisez PAS de câbles provenant de tiers ou de rallonges avec cet appareil.

Étiquettes d'avertissement
