ROG Thor 850W Platinum II - Блок живлення ПК ASUS - Безкоштовний посібник користувача

Бренд	ASUS
Модель	ROG Thor 850W Platinum II
Тип продукту	Блок живлення ПК
Номінальна потужність	850 W
Сертифікація	80+ Platinum
Розміри (Д x Ш x В)	160 x 150 x 86 mm
Вага	2,5 кг
Охолодження	Вентилятор 135 мм з режимом 0 dB
Комплектація кабелів	Повністю модульний
Захист	OVP, OCP, OTP, SCP, OPP, UVP
Дисплей	Вбудований OLED для відображення споживаної потужності
Підсвітка	AURA Sync RGB адресоване
Основні роз'єми	1x ATX 24 контакти, 2x CPU 4+4 контакти, 6x PCIe 6+2 контакти, 8x SATA, 4x Molex
Кнопка 0 dB	Так, для зупинки вентилятора при низькому навантаженні
Конденсатори	Японські, промислового стандарту
Гарантія	10 років
Стандарти	ATX12V 2.52, EPS12V 2.92
Обслуговування	Регулярне очищення решітки та вентилятора сухою тканиною

Часті запитання - ROG Thor 850W Platinum II ASUS

Як встановити блок живлення ROG Thor 850W Platinum II?

Перед встановленням вимкніть комп'ютер і від'єднайте всі кабелі. Закріпіть блок живлення в корпусі за допомогою наданих гвинтів. Під'єднайте модульні кабелі відповідно до ваших потреб (материнська плата, CPU, GPU тощо). Підключіть кабель живлення до мережі, потім переведіть вимикач у положення I.

Що означає режим 0 dB вентилятора?

Кнопка 0 dB дозволяє повністю зупинити вентилятор при низькому навантаженні. Таким чином, блок живлення працює безшумно, поки споживана потужність залишається помірною.

Чи можна використовувати кабелі іншої марки з цим блоком живлення?

Ні, використовуйте лише модульні кабелі, що входять до комплекту ROG Thor. Сторонні кабелі можуть мати інше розташування контактів і пошкодити компоненти.

Як почистити блок живлення?

Від'єднайте блок живлення і зачекайте кілька хвилин. Використовуйте суху тканину або балончик зі стисненим повітрям, щоб видалити пил з решітки та вентилятора. Ніколи не відкривайте корпус.

Яка рекомендована потужність для моєї конфігурації?

ROG Thor 850W Platinum II підходить для більшості ігрових конфігурацій високого класу з відеокартами типу RTX 3080/4080 або аналогічними. Перевірте загальне споживання ваших компонентів, щоб не перевищувати 850W.

Що робити, якщо OLED дисплей не вмикається?

Переконайтеся, що блок живлення увімкнено і сигнальний роз'єм підключено належним чином. Якщо проблема не зникає, зверніться до служби підтримки ASUS. OLED відображає споживану потужність в реальному часі.

Чи сумісний блок живлення з материнськими платами ATX та micro-ATX?

Так, він сумісний з усіма стандартними форм-факторами завдяки роз'єму ATX 24 контакти. Відрегулюйте кріплення відповідно до вашого корпусу.

Які вбудовані захисти?

Блок живлення має захист від перенапруги (OVP), перевантаження по струму (OCP), перегріву (OTP), короткого замикання (SCP), перевищення потужності (OPP) та зниженої напруги (UVP).

Як синхронізувати RGB підсвітку з материнською платою?

Під'єднайте кабель AURA RGB адресоване до відповідного роз'єму на материнській платі. Використовуйте програмне забезпечення Armoury Crate від ASUS для налаштування світлових ефектів.

Чи є гарантія на 10 років передаваною при перепродажі?

Так, гарантія ASUS прив'язана до продукту та слідує за серійним номером. Зберігайте чек покупки для будь-яких претензій.

ПОСІБНИК КОРИСТУВАЧА ROG Thor 850W Platinum II ASUS

Стисле керівництво для початку експлуатації

(Українська)

Contents

English 3

繁體中文 7

简体中文 11

日本語 15

Français 19

Deutsch 23

Italiano 27

Русский 31

AABB ^العربية 35

Позначення, які використовуються в посібнику

Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику.

НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання задачі.

ПРИМИТКА: підказки та додаткова інформація, яка допоможе виконати задачу.

Огляд виробу

Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі.

Передня панель

Вигляд зліва

Вигляд справа

1 OLED-індикатор

5 8-контактні сполучувачі для процесора, відеокарти, шини PCIe

2 Кнопка функції «0 дБ»*

6 Сполучувач для світлодіодних стрічок із можливістю адресування (AURA RGB)

3 Перемикач живлення

6-контактні сполучувачі для периферійних пристроїв (IDE, SATA, Molex)

4 Сполучувач живлення 10-контактний і 18-контактний сполучувачі МВ

* Натискання цієї кнопки призводить до вимикання функції «0 дБ», і вентилятор блока живлення обертатиметься без зупинок.

Встановлення блоку живлення ROG THOR

Перш ніж приєднувати або від'єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від'єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення ROG THOR у корпусі монтажними гвинтами.
2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення ROG THOR.
3. Під'єднайте роз'єми живлення до материнської плати та периферійних пристроїв згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під'єднувати кожен з'єднувач живлення.

• Роз'єми живлення можуть бути різними залежно від моделей блоків живлення ROG THOR.
• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з'єднувачів живлення.

• Підключіть 24-контактний або 20-контактний Головний з'єднувач живлення головний роз'єм живлення до 24-контактного або 20-контактного роз'єму живлення.

- Підключіть контакт 4+4 центрального процесора +12 В з'єднувача живлення 4+4-контактний роз'єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

- У разі потреби підключіть 4-контактний Периферійний з'єднувач живлення роз'єм живлення периферійних пристроїв до периферійних пристроїв.

• Підключіть 6+2 контактний 3'єднувач живлення PCI-E +12 В роз'єм живлення до графічної карти PCI-E.

• Підключіть 3'єднувач живлення роз'єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

1. Підключіть блок живлення ROG THOR до електромережі шнуром живлення з комплекту постачання.

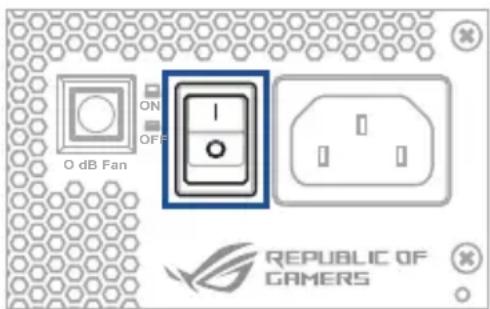

2. Установіть перемикач живлення в положення "І", щоб увімкнути блок живлення.

Інформація про безпеку

• НІКОЛИ, за жодних обставин, не відкривайте блок живлення. Це надзвичайно небезпечно через високу напругу всередині.
• НЕ ВСТАВЛЯЙТЕ жодних предметів до г'ратки вентилятора або до вентиляційної ділянки блока живлення.
• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційної ділянки жодних предметів, що можуть блокувати або обмежити потік повітря.
• ЗАСТОСОВУЙТЕ ЛИШЕ модульний кабель із комплекту блока живлення.
• Уникайте пилу, вологи та надмірно низьких і високих температур. Не розташовуйте блок живлення там, де він може намокнути.
• Блок живлення мусить бути вбудованим у комп'ютер і не призначений для використання поза комп'ютером або просто неба.
• НЕ ЗАСТОСОВУЙТЕ з цим пристроєм жодних кабелів або подовжувачів третіх сторін.

Ярлики з примітками
