KULLANIM KILAVUZU ROG Thor 850W Platinum II ASUS
Hızlı Başlangıç Kılavuzu (Türkçe)
Bu kılavuzda kullanılan ifadeler
Belirli görevleri düzgün gerçekleştirmeyi sağlamak için bu kılavuzda kullanılan aşağıdaki sembolleri not alın.
TEHLIKE/UYARI: Bir görevi gerçekleştirmeye çalışırken yaralanmanızı önlemeye yönelik bilgilerdir.
NOT: Bir görevi tamamlamanıza yardımcı olacak ipuçları ve ek bilgilerdir.
Ürüne Genel Bakış
Bu kısımdaki gösterimler yalnızca başvuru içindir ve modeller arasında değişiklik gösterebilir.
Önden Görünüş
2 0 dB Fan düğmesi* Adreslenebilir AURA RGB konektörü
3 Açma/Kapatma düğmesi 6-pim Çevrebirim-IDE7/SATA / Molex konektörleri
4 Güç konektörü 10-pim ve 18-pim MB konektörleri
ROG THOR Güç Kaynağı Ünitesinin Kurulumu
Kabloları takmadan veya çıkarmadan önce, sistemin kapalı olduğundan, ayrıca sistemin ve ona bağlı olan tüm aygıtların güç kablosu fişlerinin çekildiğinden emin olunuz.
- Şasi kılavuzu talimatlarını izleyin ve ROG THOR güç kaynağı ünitesini montaj vidalarını kullanarak kasanıza sabitleyin.
- Birlikte verilen kabloları ROG THOR güç kaynağı ünitenize bağlayın.
- Güç konnektörlerini tercihinize göre ana kartınıza ve çevre birime bağlayın. Her bir güç konektörünün hangi cihazlara bağlanacağını kontrol etmek için aşağıdaki listeye başvurabilirsiniz.
- Farklı ROG THOR Güç Kaynağı Ünitesi modelleri farklı güç konnektörlerine sahip olabilir.
- Aşağıda belirtilen güç konektörlerinin konumu ve bağlanması hakkında daha fazla bilgi almak için ana kartın kullanım kılavuzuna başvurun.
• 24 veya 20 pinli Ana Güç Konnektörü ana kartın 24 veya 20 pinli güç konektörüne bağlayın.
- 4+4 pinli CPU+12V Güç Konektörünü ana kart üzerindeki CPU güç soketine bağlayın.
• Gerekli olması halinde 4 pinli Çevre Birim Güç Konektörünü çevre birim aygıtlarına bağlayın.
- 6+2 pinli PCI-E+12V Güç Konnektörü PCI-E grafik kartına bağlayın.
• SATA Güç Konnektörü, Seri ATA arayüzlü aygıtlara bağlayın.
-
ROG THOR Güç Kaynağı Ünitesini birlikte verilen güç kablosunu kullanarak bir güç kaynağına bağlayın.
-

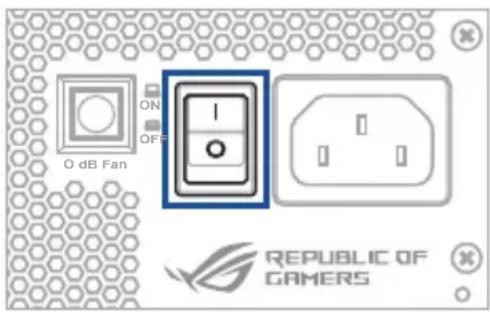

Güç kaynağı ünitesini açmak için Güç Anahtarını "I" konumuna çevirin.
- ASLA, hiçbir koşulda güç kaynağı ünitesini açmayın. Bu, içindeki yüksek voltaj nedeniyle son derece tehlikelidir.
- Fan ızgarasına ya da güç kaynağı ünitesinin havalandırma alanına herhangi bir nesne KOYMAYIN.
- Fanın önüne veya güç kaynağı ünitesinin havalandırma bölgesine hava akışını engelleyebilecek veya sınırlandırabilecek nesneler KOYMAYIN.
- YALNIZCA güç kaynağı ünitesiyle birlikte verilen modüler kabloları KULLANIN.
- Aşırı toz, nem ve sıcaklıkları önleyin. Güç kaynağı ünitesini ıslanabileceği bir yere yerleştirmeyin.
- Güç kaynağı ünitesi bir bilgisayara entegrasyon içindir ve harici veya harici kullanım için uygun değildir.
- Bu ünitede üçüncü taraf kabloları veya uzatma kabloları KULLANMAYIN.
Bildiri etiketleri
