Märke	ASUS
Modell	ROG Thor 850W Platinum II
Produkttyp	PC-nätaggregat
Nominell effekt	850 W
Certifiering	80+ Platinum
Mått (L x B x H)	160 x 150 x 86 mm
Vikt	2,5 kg
Kylning	135 mm fläkt med 0 dB-läge
Kablag	Fullmodulärt
Skydd	OVP, OCP, OTP, SCP, OPP, UVP
Display	Inbyggd OLED för effektförbrukning
Belysning	AURA Sync RGB adresserbar
Huvudanslutningar	1x ATX 24-pin, 2x CPU 4+4-pin, 6x PCIe 6+2-pin, 8x SATA, 4x Molex
0 dB-knapp	Ja, för att stoppa fläkten vid låg belastning
Kondensatorer	Japanska, industriell standard
Garanti	10 år
Standarder	ATX12V 2.52, EPS12V 2.92
Underhåll	Regelbunden dammtorkning av galler och fläkt med en torr trasa

Vanliga frågor - ROG Thor 850W Platinum II ASUS

Hur installerar jag nätaggregatet ROG Thor 850W Platinum II?

Innan installation, stäng av datorn och koppla ur alla kablar. Montera nätaggregatet i chassit med medföljande skruvar. Anslut de modulära kablarna efter behov (moderkort, CPU, GPU, etc.). Anslut strömkabeln och vrid omkopplaren till läge I.

Vad innebär 0 dB-läget på fläkten?

Knappen 0 dB gör att fläkten stannar helt vid låg belastning. Därmed arbetar nätaggregatet tyst så länge effektförbrukningen är måttlig.

Kan jag använda kablar från ett annat märke med detta nätaggregat?

Nej, använd endast de medföljande modulära kablarna till ROG Thor. Tredjepartskablar kan ha olika stiftkonfiguration och skada komponenterna.

Hur rengör jag nätaggregatet?

Koppla ur nätaggregatet och vänta några minuter. Använd en torr trasa eller tryckluft för att ta bort damm från galler och fläkt. Öppna aldrig höljet.

Vilken effekt rekommenderas för min konfiguration?

ROG Thor 850W Platinum II passar de flesta högpresterande speldatorer med grafikkort som RTX 3080/4080 eller motsvarande. Kontrollera den totala förbrukningen för dina komponenter för att hålla dig under 850W.

Vad gör jag om OLED-displayen inte tänds?

Kontrollera att nätaggregatet är strömförande och att signalkontakten är korrekt ansluten. Kontakta ASUS support om problemet kvarstår. OLED visar effektförbrukningen i realtid.

Är nätaggregatet kompatibelt med ATX- och micro-ATX-moderkort?

Ja, det är kompatibelt med alla standardformat tack vare sin 24-pin ATX-kontakt. Anpassa monteringen efter chassit.

Vilka skydd är inbyggda?

Nätaggregatet har skydd mot överspänning (OVP), överström (OCP), överhettning (OTP), kortslutning (SCP), övereffekt (OPP) och underspänning (UVP).

Hur synkroniserar jag RGB-belysningen med mitt moderkort?

Anslut AURA RGB adresserbar kabel till motsvarande kontakt på moderkortet. Använd ASUS programvara Armoury Crate för att anpassa ljuseffekterna.

Är 10-årsgarantin överförbar vid vidareförsäljning?

Ja, ASUS garanti är knuten till produkten och följer serienumret. Spara köpkvittot för eventuella reklamationer.

BRUKSANVISNING ROG Thor 850W Platinum II ASUS

Snabbstartshandbok (Svenska)

Symboler som används i denna bruksanvisning

För att försäkra dig om att viss uppgifter utförs korrekt, notera följande symboler som används i denna handbok.

FARA/VARNING: Information för att förhindra skador på dig själv när du försöker fullfölja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfölja en uppgift.

Produktöversikt

Illustrationen med enheten är endast till som referens. Verkliga produktspecifikationer kan variera mellan olika modeller.

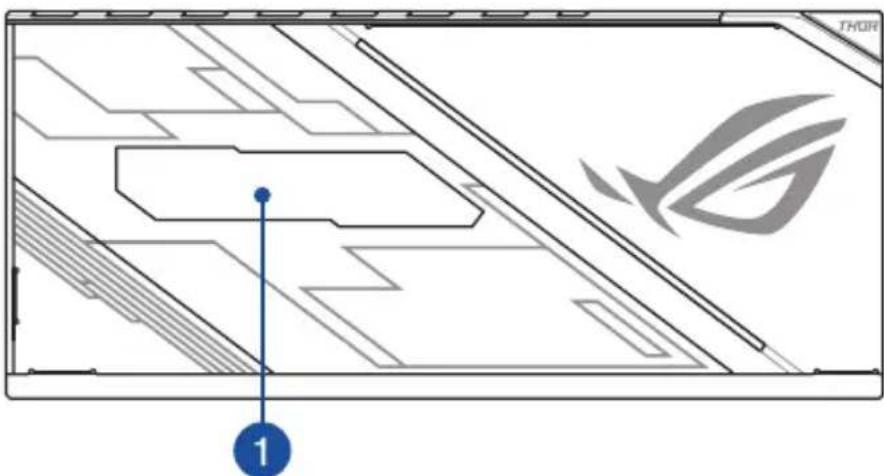

Framsida

Vänster sida

Höger sida

1 OLED effektskärm 8-stifts CPU/VGA/PCI-E-kontakter
2 0 dB fläktknapp* Adresserbar AURA RGB-kontakt
3 Strömbrytare 6-stifts kringutrustnings-IDE/SATA/Molex-kontakter
4 Strömkontakt 10-stifts och 18-stifts MB-kontakter

Installera din ROG THOR-nätdel

Innan du sätter i eller tar bort kablar måste systemet stängas av, och alla elkablar till systemet och alla anslutna enheter vara fränkopplade.

1. Följ anvisningarna i bruksanvisningen för chassiet, och fäst ROG THOR-nätdelen i chassiet med fästskruvarna.
2. Anslut de medföljande kablarna till ROG THOR-nätdelen.
3. Anslut strömkontakterna till moderkortet och kringutrusntingen som du vill använda. Se nedanstående lista för att kontrollera vilka enheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av ROG THOR-nätdelar.
• Se bruksanvisningen för moderkortet för mer information om var nedanstående strömkontakter är placerade och hur de ansluts.

• Anslut 4+4 stifts CPU +12V strömkontakt till CPU-eluttaget på moderkortet.
• Anslut vid behov 4-stifts strömkontakt för kringutrustning till kringutrustning.

- Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

- Anslut SATA-strömkontakten till enheter med ett serielltATA-gränssnitt.

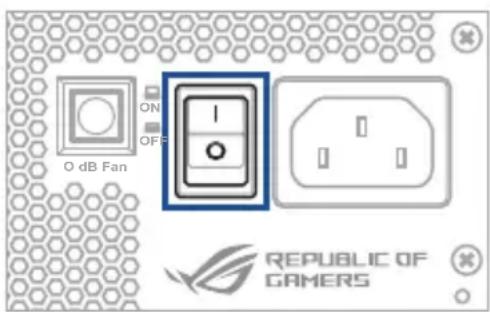

1. Anslut din ROG THOR-nätdel till en strömkälla med den medföljande strömkabeln.

2. Ställ strömbrytaren på "I"-läget för att sätta på nätdelen.

• Öppna ALDRIG, under inga förhållanden, strömförsörjningsenheten. Det är extremt farligt på grund av den högspänningen inuti.
• Stoppa INTE in några föremål i fläktgrillen eller ventilationsområdet på strömförsörjningsenheten.
• Placera INTE några föremål framför fläkten eller ventilationsområdet på strömförsörjningsenheten, som kan hindra eller begränsa luftflödet.
• Använd ENBART medföljande kablar till strömförsörjningsenheten.
• Undvik damm, fukt och extrema temperaturer. Placera inte strömförsörjningsenheten på någon plats som kan bli våt.
• Strömförsörjningsenheten är avsedd för integration i datorn, och är inte avsedd för extern användning eller användning utomhus.
• Använd INTE någon tredje parts kablar eller förlängningskablar med denna enhet.

Informationsetiketter
