ROG Thor 850W Platinum II - Alimentatore PC ASUS - Manuale utente e istruzioni gratuiti

Marca	ASUS
Modello	ROG Thor 850W Platinum II
Tipo di prodotto	Alimentatore per PC
Potenza nominale	850 W
Certificazione	80+ Platinum
Dimensioni (L x P x A)	160 x 150 x 86 mm
Peso	2,5 kg
Raffreddamento	Ventilatore da 135 mm con modalità 0 dB
Cablaggio	Totalmente modulare
Protezioni	OVP, OCP, OTP, SCP, OPP, UVP
Display	OLED integrato per la potenza consumata
Illuminazione	AURA Sync RGB indirizzabile
Connettori principali	1x ATX 24 pin, 2x CPU 4+4 pin, 6x PCIe 6+2 pin, 8x SATA, 4x Molex
Pulsante 0 dB	Sì, per fermare la ventola a basso carico
Condensatori	Giapponesi, standard industriale
Garanzia	10 anni
Norme	ATX12V 2.52, EPS12V 2.92
Manutenzione	Spolveratura regolare della griglia e della ventola con un panno asciutto

Domande frequenti - ROG Thor 850W Platinum II ASUS

Come installare l'alimentatore ROG Thor 850W Platinum II?

Prima di qualsiasi installazione, spegni il computer e scollega tutti i cavi. Fissa l'alimentatore nel telaio utilizzando le viti fornite. Collega i cavi modulari secondo le tue necessità (scheda madre, CPU, GPU, ecc.). Collega il cavo di alimentazione alla presa, quindi sposta l'interruttore sulla posizione I.

Cosa significa la modalità 0 dB della ventola?

Il pulsante 0 dB consente di fermare completamente la ventola quando il carico è basso. In questo modo, l'alimentatore funziona in silenzio finché la potenza consumata rimane moderata.

Posso usare cavi di un'altra marca con questo alimentatore?

No, utilizza solo i cavi modulari forniti con il ROG Thor. Cavi di terze parti potrebbero avere una pinout diversa e danneggiare i componenti.

Come pulire l'alimentatore?

Scollega l'alimentatore e attendi qualche minuto. Usa un panno asciutto o una bomboletta di aria compressa per rimuovere la polvere dalla griglia e dalla ventola. Non aprire mai l'involucro.

Qual è la potenza consigliata per la mia configurazione?

Il ROG Thor 850W Platinum II è adatto alla maggior parte delle configurazioni gaming di fascia alta con una scheda grafica come RTX 3080/4080 o equivalente. Verifica il consumo totale dei tuoi componenti per rimanere sotto 850W.

Cosa fare se il display OLED non si accende?

Assicurati che l'alimentatore sia acceso e che il connettore del segnale sia ben collegato. Se il problema persiste, contatta l'assistenza ASUS. L'OLED mostra la potenza consumata in tempo reale.

L'alimentatore è compatibile con schede madri ATX e micro-ATX?

Sì, è compatibile con tutti i formati standard grazie al connettore ATX a 24 pin. Adatta i fissaggi in base al tuo telaio.

Quali sono le protezioni integrate?

L'alimentatore dispone di protezioni contro sovratensioni (OVP), sovracorrenti (OCP), surriscaldamento (OTP), cortocircuiti (SCP), sovraccarico (OPP) e sottotensioni (UVP).

Come sincronizzare l'illuminazione RGB con la scheda madre?

Collega il cavo AURA RGB indirizzabile al connettore corrispondente della scheda madre. Usa il software Armoury Crate di ASUS per personalizzare gli effetti luminosi.

La garanzia di 10 anni è trasferibile in caso di rivendita?

Sì, la garanzia ASUS è legata al prodotto e segue il numero di serie. Conserva la fattura di acquisto per eventuali reclami.

MANUALE UTENTE ROG Thor 850W Platinum II ASUS

Guida rapida (Italiano)

Note e messaggi del manuale

Per assicurarvi di portare a termine le varie operazioni nel modo corretto vi consigliamo di prendere nota dei seguenti simboli che saranno usati in questo manuale.

AVVERTIMENTO/PERICOLO: Messaggio contenente informazioni utili per prevenire lesioni a voi stessi durante il completamento di un'operazione.

NOTA: Suggerimenti e informazioni addizionali per il completamento di un'operazione.

Panoramica del prodotto

Le immagini in questa sezione hanno scopo puramente illustrativo e potrebbero variare a seconda del modello.

Vista anteriore

Vista lato sinistro

Vista lato destro

1 Display OLED di alimentazione Connettori 8-pin CPU / VGA / PCI-E
2 Pulsante ventola 0 dB* Connettore RGB AURA indirizzabile
3 Interruttore di alimentazione Connettori Periferico-IDE / SATA / Molex 6-pin
4 Connettore di alimentazione Connettori MB 10-pin e 18-pin

Installazione dell'alimentatore ROG THOR

Prima di installare o rimuovere i cavi assicuratevi che il sistema sia spento, e che tutti i cavi di alimentazione di sistema e dispositivi periferici siano scollegati.

1. Seguite le istruzioni presenti sul manuale del vostro case per installare correttamente l'alimentatore ROG THOR all'interno del case con le viti in dotazione.
2. Collegate i cavi in dotazione all'alimentatore ROG THOR.
3. Collegate i connettori di alimentazione alla scheda madre e alle periferiche a seconda delle vostre preferenze. Per conoscere le tipologie dei connettori di alimentazione potete fare riferimento all'elenco seguente.

• I connettori di alimentazione potrebbero variare a seconda del modello di alimentatore ROG THOR.
• Per ulteriori informazioni sulla posizione e sul collegamento dei connettori di alimentazione indicati di seguito fate riferimento al manuale della vostra scheda madre.

• Collegiate il Connettore di alimentazione principale a 24 o 20 pin al connettore di alimentazione della scheda madre.

• Collegiate il Connettore di alimentazione CPU +12V a 4+4 pin al socket di alimentazione per la CPU sulla scheda madre.
  • Collegiate il Connettore di alimentazione periferica a 4 pin ai dispositivi periferici se necessario.
  • Collegiate il Connettore di alimentazione PCI-E +12V alla scheda grafica PCI-E.
  • Collegiate il Connettore di alimentazione SATA ai dispositivi con interfaccia Serial ATA.

• Collegiate l'alimentatore ROG THOR ad una presa di corrente tramite il cavo di alimentazione in dotazione.

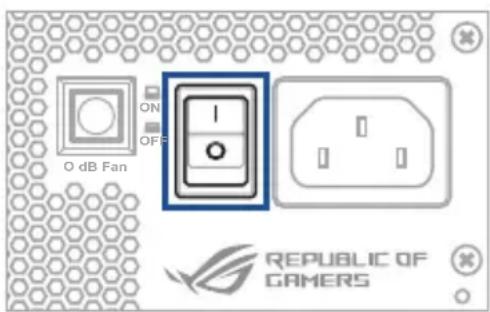

• Spostate l'Interruttore di alimentazione nella posizione "1" per accendere l'alimentatore.

Informazioni sulla sicurezza

• Non aprite MAI, in nessuna circostanza, l'alimentatore. Questa procedura è molto pericolosa a causa dell'elevata tensione all'interno.
• NON inserite alcun oggetto nella griglia della ventola o nell'area di ventilazione dell'alimentatore.
• NON posizionate alcun oggetto di fronte alla ventola, o all'area di ventilazione dell'alimentatore, che potrebbe ostruire o limitare il flusso dell'aria.
  • USATE SOLAMENTE i cavi modulari forniti in dotazione con l'alimentatore.
• Evitate polvere, umidità e temperature estreme. Non posizionate l'alimentatore in aree in cui potrebbe bagnarsi.
  • L'alimentatore è stato progettato per essere utilizzato all'interno di un computer e non all'esterno o all'aperto.
  • NON usate cavi o cavi di estensione di terze parti con questa unità.

Etichette di conformità e avviso
