РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROG Thor 850W Platinum II ASUS
Краткое руководство (Русский)
Обозначения, используемые в руководстве
В руководстве встречаются выделенные жирным шрифтом примечания и предупреждения, которые следует иметь в виду.
ОПАСНО/ВНИМАНИЕ: Информация о действиях, которые могут привести к бытовым травмам.
ПРИМЕЧАНИЕ: Советы и полезная информация, которая поможет при выполнении задач.
Обзор продукта
Иллюстрации в этом разделе приведены только для справки и могут отличаться в зависимости от модели.
Вид спереди
2 Кнопка вентилятора 0dB * Адресуемый разъем AURA RGB
3 Кнопка питания
4 Разъем питания
7 6-контактные периферийные-IDE / SATA / Molex разъемы
8 10-контактный и 18-контактный разъемы для материнской платы
Установка блока питания
Перед подключением или отключением кабелей, убедитесь, что система выключена и питающие кабели системы и всех подключенных устройств отключены.
- Следуйте инструкциям из руководства пользователя корпуса для закрепления блока питания в корпусе с помощью крепежных винтов.
- Подключите поставляемые в комплекте кабели к блоку питания.
- Подключите разъемы питания к материнской плате и периферийным устройствам. Список устройств, к которым подключаются разъемы блока питания приведен ниже.
- Разъемы питания могут отличаться для разных моделей блоков питания.
-
Дополнительную информацию о расположении и подключении разъемов питания смотрите в руководстве пользователя материнской платы.
-
Подключите 24-контактный или 20-контактный основной разъем питания к 24-контактному или 20-контактному разъему материнской платы.
- Подключите 4+4-контактный разъем разъем питания процессора 12В к разъему питания процессора на материнской плате.
-
При необходимости подключите 4-контактный разъем питания периферийных устройств к периферийным устройствам.
• Подключите 6+2-контактный разъем разъем питания PCI-E 12B к видеокарте PCI-E.
• Подключите разъем питания SATA к устройствам с интерфейсом Serial ATA. -
С помощью поставляемого в комплекте шнура питания подключите блок питания к источнику питания.
-

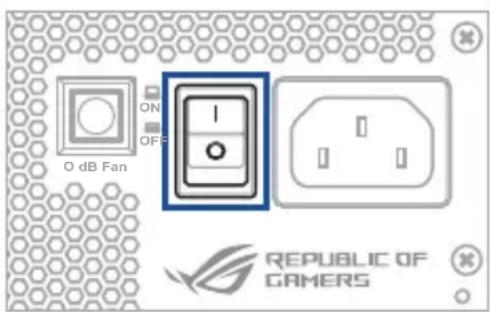

Переместите тумблер питания в положение "1" для включения блока питания
Информация о правилах безопасности
- НИКОГДА ни при каких обстоятельствах, не вскрывайте блок питания. Это чрезвычайно опасно из-за высокого напряжения внутри.
- НЕ вставляйте предметы в решетку вентилятора или отверстия для вентиляции.
- НЕ ставьте предметы перед вентилятором или вентиляционными отверстиями, которые могут воспрепятствовать или ограничить поток воздуха.
- Используйте только кабели, поставляемые в комплекте с блоком питания.
- Избегайте пыли, влажности и экстремальных температур. Не помещайте блок питания туда, где он может намокнуть.
- Блок питания предназначен для установки в компьютер и не предназначен для внешнего или вне помещений использования.
- НЕ используйте кабели или удлинители сторонних производителей.
Значки уведомлений
