Type de produit	Alimentation PC modulaire
Marque	ASUS
Modèle	ROG Thor Platinum II
Facteur de forme	ATX
Efficacité énergétique	Certifié 80 PLUS Platinum
Conception	Entièrement modulaire
Refroidissement	Ventilateur 135 mm avec mode 0 dB et interrupteur dédié
Affichage	OLED pour visualiser la consommation et la tension en temps réel
Connecteur principal carte mère	24 broches (20+4)
Connecteurs CPU	2 x 4+4 broches (8 broches)
Connecteurs PCIe	6+2 broches (quantité variable selon modèle)
Connecteurs SATA	Quantité variable
Connecteurs périphériques (Molex)	4 broches (quantité variable)
Connecteur RGB	AURA RGB adressable
Protections	OVP, OCP, OPP, SCP, OTP
Sécurité	Ne jamais ouvrir le bloc ; utiliser uniquement les câbles fournis
Entretien	Nettoyer avec un chiffon sec ; éviter poussière et humidité
Garantie	10 ans (sous réserve des conditions du fabricant)

FOIRE AUX QUESTIONS - ROG Thor Platinum II ASUS

Comment installer le bloc d'alimentation ROG Thor Platinum II ?

Avant toute installation, débranchez tous les câbles d'alimentation. Fixez le bloc dans le châssis à l'aide des vis fournies, puis connectez les câbles modulaires selon les besoins de votre configuration. Référez-vous au manuel de la carte mère pour les connecteurs appropriés.

Que faire si le ventilateur ne tourne pas ?

Le ventilateur dispose d'un mode 0 dB : il reste arrêté tant que la charge est faible. Si vous souhaitez qu'il tourne en permanence, basculez l'interrupteur '0 dB Fan' sur la position OFF. Vérifiez également que l'alimentation est sous tension.

Puis-je utiliser des câbles d'autres marques avec ce bloc ?

Non, utilisez exclusivement les câbles modulaires fournis avec le ROG Thor Platinum II. L'utilisation de câbles tiers peut endommager les composants et annuler la garantie.

Que signifie l'affichage OLED ?

L'affichage OLED indique en temps réel la consommation électrique (en watts) et la tension. Il permet de surveiller la charge du bloc et de détecter toute anomalie.

Comment nettoyer le bloc d'alimentation ?

Débranchez l'alimentation secteur, puis utilisez un chiffon sec et non pelucheux pour essuyer la surface extérieure. Ne soufflez pas de poussière à l'intérieur et n'utilisez aucun produit liquide.

Quels types de protection sont intégrés ?

Le bloc est équipé de protections OVP (surtension), OCP (surintensité), OPP (surpuissance), SCP (court-circuit) et OTP (surchauffe) pour garantir la sécurité de votre système.

Le bloc d'alimentation chauffe-t-il normalement ?

Une légère chaleur est normale en fonctionnement. Si la température devient excessive, vérifiez que le ventilateur tourne et que les grilles d'aération ne sont pas obstruées. Assurez-vous que le boîtier de l'ordinateur est bien ventilé.

Puis-je connecter le RGB de l'alimentation à ma carte mère ?

Oui, le connecteur AURA RGB adressable peut être relié à un port RGB compatible sur la carte mère (5V 3 broches). Utilisez le logiciel ASUS AURA Sync pour personnaliser l'éclairage.

Quelle est la puissance recommandée pour une configuration gaming ?

Le ROG Thor Platinum II est disponible en plusieurs puissances (850W, 1000W, 1200W). Pour une configuration gaming haut de gamme, 1000W est un bon choix. Calculez la consommation totale de vos composants pour choisir le modèle adapté.

Que faire si l'affichage OLED ne s'allume pas ?

Vérifiez que l'alimentation est bien branchée et que l'interrupteur est sur 'I'. Si l'OLED reste éteint, il peut s'agir d'un défaut ; contactez le service client ASUS pour une assistance sous garantie.

MODE D'EMPLOI ROG Thor Platinum II ASUS

Guide de démarrage rapide (Français)

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Présentation du produit

Les illustrations de cette section sont fournies à titre indicatif uniquement et peuvent varier en fonction du modèle.

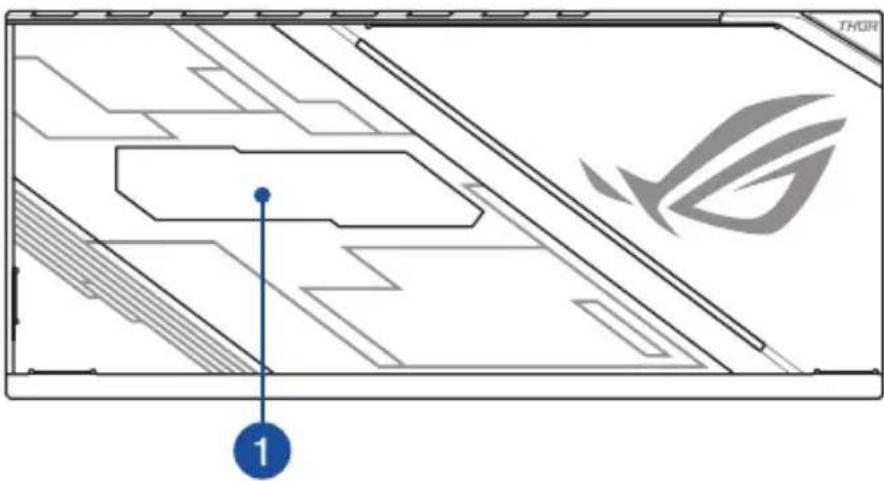

Vue avant

Côté gauche

Côté droit

1 Affichage d'alimentation OLED Connecteurs pour processeur / VGA / PCI-E à 8 broches
2 Bouton du ventilateur 0 dB* Connecteur AURA RGB adressable
3 Interrupteur d'alimentation Connecteurs Periphérique-IDE / SATA / Molex à 6 broches
4 Connecteur d'alimentation Connecteurs de carte mère à 10 et 18 broches

Installation de votre bloc d'alimentation ROG THOR

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation ROG THOR dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation ROG THOR.
3. Reliez les connecteurs d'alimentation à votre carte mère et vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation ROG THOR.

• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.

• Connectez le Connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.

• Connectez le Connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le Connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le Connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E.

• Connectez le Connecteur d'alimentation SATA aux périphériques avec interface SATA.

• Connectez votre bloc d'alimentation ROGTHOR à une source d'alimentation en utilisant le cordon d'alimentation fourni.

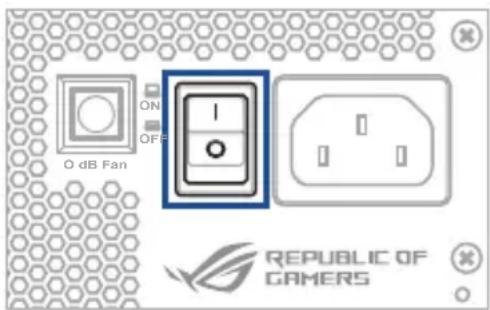

• Faites basculer l'interrupteur d'alimentation sur la position "I" pour placer le bloc d'alimentation sous tension

Consignes de sécurité

• NE JAMAIS, en aucun cas, ouvrir le bloc d'alimentation. Le faire est extrêmement dangereux en raison de la haute tension qui se trouve à l'intérieur.
  • N'insérez PAS d'objets dans la grille du ventilateur ou dans la zone de ventilation du bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourraient obstruer ou restreindre la circulation de l'air.

- UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation.

- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le bloc d'alimentation dans une zone susceptible de devenir humide.

- Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.

- N'utilisez PAS de câbles provenant de tiers ou de rallonges avec cet appareil.
