사용 설명서 ROG Aura Terminal ASUS

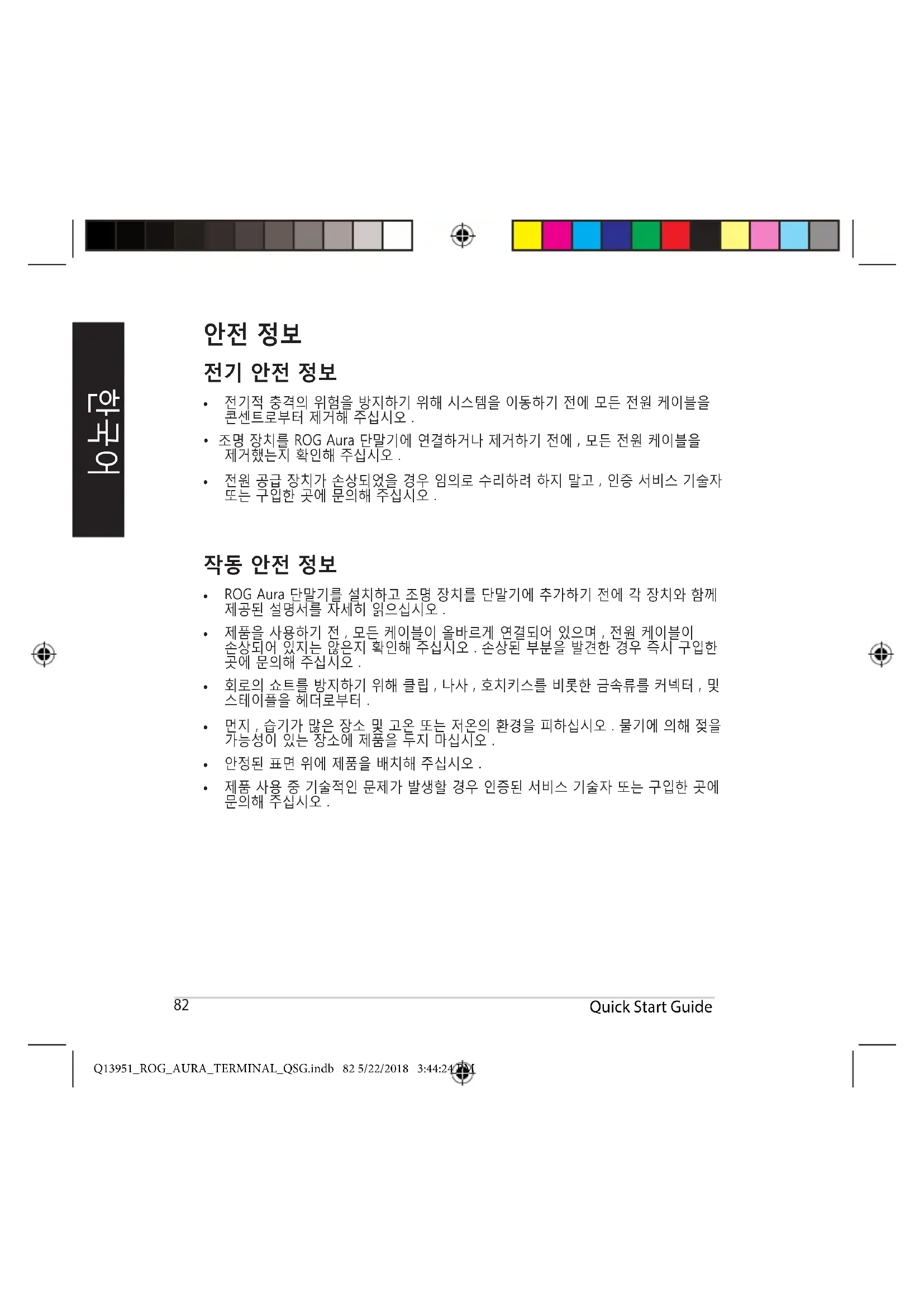

전기적 충격의 위험을 방지하기 위해 시스템을 이동하기 전에 모든 전원 케이블을 콘센트로부터 제거해 주십시오 .

• 조명 장치를 ROG Aura 단말기에 연결하거나 제거하기 전에 , 모든 전원 케이블을 제거했는지 확인해 주십시오 .

전원 공급 장치가 손상되었을 경우 임의로 수리하려 하지 말고 , 인증 서비스 기술자 또는 구입한 곳에 문의해 주십시오 .

ROG Aura 단말기를 설치하고 조명 장치를 단말기에 추가하기 전에 각 장치와 함께 제공된 설명서를 자세히 읽으십시오 .

제품을 사용하기 전 , 모든 케이블이 올바르게 연결되어 있으며 , 전원 케이블이 손상되어 있지는 않은지 확인해 주십시오 . 손상된 부분을 발견한 경우 즉시 구입한 곳에 문의해 주십시오 .

회로의 쇼트를 방지하기 위해 클립 , 나사 , 호치키스를 비롯한 금속류를 커넥터 , 및 스테이플을 헤더로부터 .

먼지 , 습기가 많은 장소 및 고온 또는 저온의 환경을 피하십시오 . 물기에 의해 젖을 가능성이 있는 장소에 제품을 두지 마십시오 .

안정된 표면 위에 제품을 배치해 주십시오 .

제품 사용 중 기술적인 문제가 발생할 경우 인증된 서비스 기술자 또는 구입한 곳에

Aura 소프트웨어 지원 Halos 소프트웨어 지원 4 가지 내장된 조명 효과 ( 무지개 , 혜성 , 별빛 밝은 밤 및 빨간색 로고 조명 )*

• 내장된 효과는 Aura 및 Halo 소프트웨어가 비활성화된 상태에서만 변경할 수 있습니다.

데이터용 USB 2.0 연결 : - 내부 케이스 조명용 USB 2.0 9 핀 헤더 케이블 - 외부 케이스 조명용 USB 2.0 타입 A 케이블 전원용 12V/19V DC 입력 : - 내부 케이스 조명용 12V 4 핀 몰렉스와 DC 연결

- 외부 케이스 조명용 19V DC 전원 어댑터

주소 지정이 가능한 4 채널 RGB*

• 주소 지정이 가능한 헤더는 WS2812B 주소 지정이 가능한 RGB LED 장치를 지원합니다(5V/데이터/접지). 채널당 최대 90개의 LED를 지원하고, 전체 채널에서 지원할 수 있는 총 LED 수는 최대 210개에 이릅니다.

무료 USB 포트 또는 무료 USB 2.0 헤더가 장착된 PC

(다음 페이지에 계속됨) Q13951_ROG_AURA_TERMINAL_QSG.indb 83 5/22/2018 3:44:24 PM한국어

• HALO는 통합형 그래픽(iGPU)을 지원하지 않습니다. 디스플레이를 VGA 카드에 있는 DP/HDMI 포트에 연결하십시오.

AURA: - OS:Windows® 10 64 비트 HALO: - OS: Windows® 10 64 비트

6 세대 Intel® Core ™ i5 이상 /AMD 1 세대 Ryzen 5 이상

NVIDIA® GeForce® GTX 900 시리즈 이상 및 AMD Radeon R9 시리즈 이상

주소 지정이 가능한 LED 확장 케이블 3 개

30cm ROG 주소 지정이 가능한 RGB 스트립 2 개

• • 3M 양면 테이프 (5cm) 3 팩

60cm ROG 주소 지정이 가능한 RGB 스트립 1 개

Micro USB 와 USB 2.0 타입 A 연결 데이터 케이블 1 개

Micro USB 와 9 핀 헤더 연결 데이터 케이블 1 개

• Halo 소프트웨어 사용 시 제공된 스트립는 24” 모니터의 3면을 커버할 만큼 충분히 깁니다. 4면 또는 24” 이상의 모니터/TV를 사용하려면 스트립을 추가 구매해야 합니다.Q13951_ROG_AURA_TERMINAL_QSG.indb 84 5/22/2018 3:44:24 PM85 ROG Aura Terminal

주소 지정이 가능한 RGB 헤더 3 ROG Aura 단말기 주소 지정이 가능한 RGB 헤더 2 표준 SSD 장착 구멍 주소 지정이 가능한 RGB 헤더 4 ROG Aura 단말기 기능

번들로 제공된 확장 케이블을 ROG Aura 단말기의 주소 지정이 가능한 RGB 헤더에

• 확장 케이블은 올바른 방향으로 설치해야 합니다 . 그러지 않을 경우 주소 지정이 가능한 RGB 스트립 또는 RGB 장치가 심하게 손상될 수 있습니다 .

• ROG Aura 단말기 및 / 또는 주소 지정이 가능한 장치를 설치하거나 제거하기 전에 , ATX 전원 공급장치의 스위치를 끄거나 전원 코드를 전원 공급장치에서 분리해야 합니다 . 그러지 않을 경우 ROG Aura 단말기 및 / 또는 주소 지정이 가능한 장치가 심하게 손상될 수 있습니다 .

• 설치하려는 장치가 주소 지정이 가능한 RGB 장치인 경우 번들로 제공된 확장 케이블이 필요하지 않을 수 있습니다 . 설치에 관한 자세한 내용은 제품 포장을 참조하십시오 .

주소 지정이 가능한 RGB 스트립을 확장 케이블에 연결합니다 . ROGAura 단말기는 다음과 같은 두 가지 방법으로 설치할 수 있습니다 .

번들로 제공된 DC 와 몰렉스 연결 케이블의 DC 전원 커넥터를 ROG Aura 단말기의 전원 (DC) 입력에 연결합니다 .

몰렉스 커넥터를 PC 전원 공급장치에 연결합니다 .

번들로 제공된 Micro USB 와 9 핀 USB 2.0 연결 케이블을 ROG Aura 단말기의 micro USB 포트와 마더보드의 USB 2.0 커넥터에 연결합니다 . 내장 조명 효과를 사용하려면 이 단계를 건너뛸 수 있습니다

Quick Start Guide 섀시 외부에 Aura 단말기 설치하기

내부 케이블 조명 설치 절의 1 및 2 단계를 따라 번들로 제공된 확장 케이블과 주소 지정이 가능한 RGB 스트립을 연결합니다 .

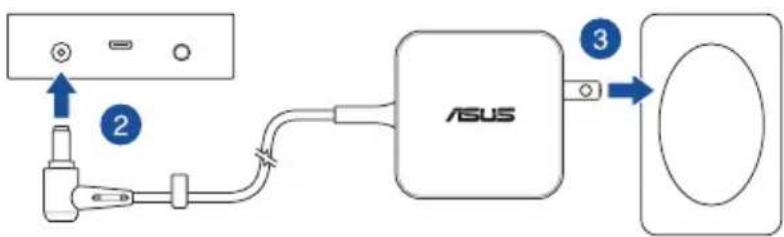

번들로 제공된 어댑터를 ROG Aura 단말기의 전원 (DC) 입력에 연결합니다 .

AC 전원 어댑터를 100V~240V 전원에 연결합니다 . 전원 어댑터는 모델과 지역에 따라 외관이 다를 수 있습니다 .

들로 제공된 Micro USB 와 타입 A 연결 케이블을 ROC Aura 단말기의 micro USB 포트와 PC 의 USB 포트에 연결합니다 . 내장 조명 효과를 사용하려면 이 단계를 건너뛸 수 있습니다 . Q13951_ROG_AURA_TERMINAL_QSG.indb 88 5/22/2018 3:44:25 PM89 ROG Aura Terminal

전원 버튼을 눌러 계속 회전하면서 내장된 조명 효과를 선택합니다 .

전원 버튼을 최소 5 초 동안 눌러 즉시 ROG Aura 단말기를 끕니다 . 장치의 전원을 다시 켜면 ROG Aura 단말기가 마지막 선택한 효과로 설정됩니다 .

내장된 조명 효과가 제대로 작동하지 않으면 ROG Aura 단말기가 Aura 소프트웨어와 동기화가 해제되었는지 , 그리고 Halo 소프트웨어가 비활성화되었는지 확인하십시오 . Aura 단말기 구성하기 ROG Aura 단말기를 설치했으면 다음 방법에 따라 이를 구성할 수 있습니다 :

Halos 소프트웨어 내장된 조명 효과 사용법 Q13951_ROG_AURA_TERMINAL_QSG.indb 89 5/22/2018 3:44:25 PM한국어

Quick Start Guide Aura 를 사용하기 전에 ASUS 웹사이트 www.asus.com 에서 Aura 소프트웨어를 다운로드하십시오 . Aura 소프트웨어가 활성화되면 내장된 조명 효과와 Halo 소프트웨어가 비활성화됩니다 . 내장된 조명 효과 또는 Halo 소프트웨어를 활성화하려면 Aura 소프트웨어의 링크를 해제하십시오 . Aura 사용법

조명 효과를 구성합니다 적용합니다변경 내용을 취소합니다최적화된 기본 설정을 로드합니다Aura 소프트웨어를 활성화하거나 비활성화합니다Aura 와 선택된 장치의 동기화를 활성화하거나 비활성화합니다 Q13951_ROG_AURA_TERMINAL_QSG.indb 90 5/22/2018 3:44:26 PM91 ROG Aura Terminal

Halo 를 사용하기 전에 ASUS 웹사이트 www.asus.com 에서 Halo 소프트웨어를 다운로드하고 , 주소 지정이 가능한 RGB 스트립을 모니터의 후면에 부착하십시오 .*

• 모니터의 각 가장자리는 고유한 채널에 의해 전원을 공급받는 LED 스트립과 매핑되어야 합니다. Halo 사용법 Halo 소프트웨어가 활성화되면 내장된 조명 효과와 Aura 소프트웨어가 비활성화됩니다 . 내장된 조명 효과 또는 Aura 소프트웨어를 활성화하려면 Halo 소프트웨어의 링크를 해제하십시오 .

Halo 조명 효과를 활성화하거나 비활성화합니다주소 지정이 가능한 RGB 스트립 헤더를 설정합니다Halo 화면 감지 가로 세로 비율을 설정합니다자동 모드 바로가기 키 : Ctrl + PrtSc조명 효과를 되돌릴 수 모든 LED 를 확인합니다

설정합니다LED 를 클릭하여 주소 지정이 가능한 RGB 스트립에서 이를 비활성화하거나 활성화합니다
