Type de produit	Contrôleur d'éclairage RGB adressable
Marque	ASUS
Modèle	ROG Aura Terminal
Dimensions (L x l x H)	100 mm x 70 mm x 20 mm
Alimentation	CC 12V (Molex) ou 19V (adaptateur secteur)
Consommation électrique	45 W (adaptateur secteur fourni)
Connecteurs d'entrée	USB 2.0 (Type-A et 9 broches), prise CC
Connecteurs de sortie	4 connecteurs RGB adressables (WS2812B, 5V/Data/GND)
Nombre de LED pris en charge	Jusqu'à 90 LED par canal, 210 LED au total
Effets lumineux intégrés	Arc-en-ciel, Comète, Nuit étoilée, Éclairage logo rouge
Logiciels compatibles	Aura (Windows 7/8.1/10), Halo (Windows 10 64 bits)
Configuration minimale	Windows 7, port USB libre, alimentation Molex
Configuration recommandée	Windows 10 64 bits, Intel Core i5 6e gen ou AMD Ryzen 5, carte graphique dédiée
Contenu de la boîte	Terminal, 3 câbles d'extension LED, 2 bandes RGB 30cm, 1 bande RGB 60cm, adaptateur secteur 45W, câbles micro USB, câble Molex, autocollant, manuel, attaches
Instructions de sécurité	Débrancher avant installation, éviter court-circuits, ne pas réparer soi-même
Entretien et nettoyage	Protéger de la poussière, de l'humidité et des températures extrêmes
Réparabilité	Faire appel à un technicien qualifié en cas de problème
Certifications	CE, ICES-3 (B)/NMB-3(B)

FOIRE AUX QUESTIONS - ROG Aura Terminal ASUS

Comment installer le ROG Aura Terminal à l'intérieur du boîtier ?

Connectez d'abord un câble d'extension au connecteur RGB adressable du terminal, puis branchez une bande RGB. Reliez le connecteur d'alimentation CC via le câble Molex à l'alimentation de l'ordinateur. Enfin, connectez le câble micro USB vers USB 2.0 à 9 broches à la carte mère.

Comment installer le ROG Aura Terminal à l'extérieur du boîtier ?

Suivez les mêmes étapes pour les bandes RGB, puis utilisez l'adaptateur secteur 45W pour l'alimentation. Branchez le câble micro USB vers Type-A à un port USB de l'ordinateur.

Comment utiliser les effets lumineux intégrés ?

Appuyez sur le bouton d'alimentation pour faire défiler les effets : 1 = Arc-en-ciel, 2 = Comète (violet), 3 = Nuit étoilée, 4 = Logo rouge fixe, 5 = Éteint. Maintenez le bouton enfoncé 5 secondes pour éteindre complètement.

Puis-je utiliser Aura et Halo en même temps ?

Non, les logiciels Aura et Halo désactivent les effets intégrés. Lorsque l'un est actif, les autres sont désactivés. Déconnectez-vous du logiciel pour utiliser un autre mode.

Quelle est la configuration minimale requise pour Aura ?

Système d'exploitation Windows 7, 8.1 ou 10. Un port USB libre et une alimentation avec connecteur Molex disponible.

Quelle est la configuration recommandée pour Halo ?

Windows 10 64 bits, processeur Intel Core i5 6e génération ou AMD Ryzen 5, carte graphique dédiée (NVIDIA GTX 900 ou AMD R9 et supérieur). Pas de prise en charge du GPU intégré.

Combien de LED puis-je connecter au total ?

Chaque canal supporte jusqu'à 90 LED, et les 4 canaux ensemble supportent jusqu'à 210 LED. Utilisez des bandes RGB adressables WS2812B (5V/Data/Ground).

Que faire si l'effet lumineux intégré ne fonctionne pas ?

Vérifiez que le terminal n'est pas synchronisé avec le logiciel Aura et que Halo est désactivé. Assurez-vous que les câbles sont correctement branchés.

Comment nettoyer et entretenir le ROG Aura Terminal ?

Gardez le produit à l'abri de la poussière, de l'humidité et des températures extrêmes. Placez-le sur une surface stable. Ne tentez pas de réparer vous-même un bloc d'alimentation endommagé.

Le ROG Aura Terminal peut-il être utilisé sans logiciel ?

Oui, les effets intégrés sont accessibles via le bouton d'alimentation, sans nécessiter de logiciel. Cependant, pour personnaliser les effets, il faut utiliser Aura ou Halo.

MODE D'EMPLOI ROG Aura Terminal ASUS

Guide de démarrage rapide 32

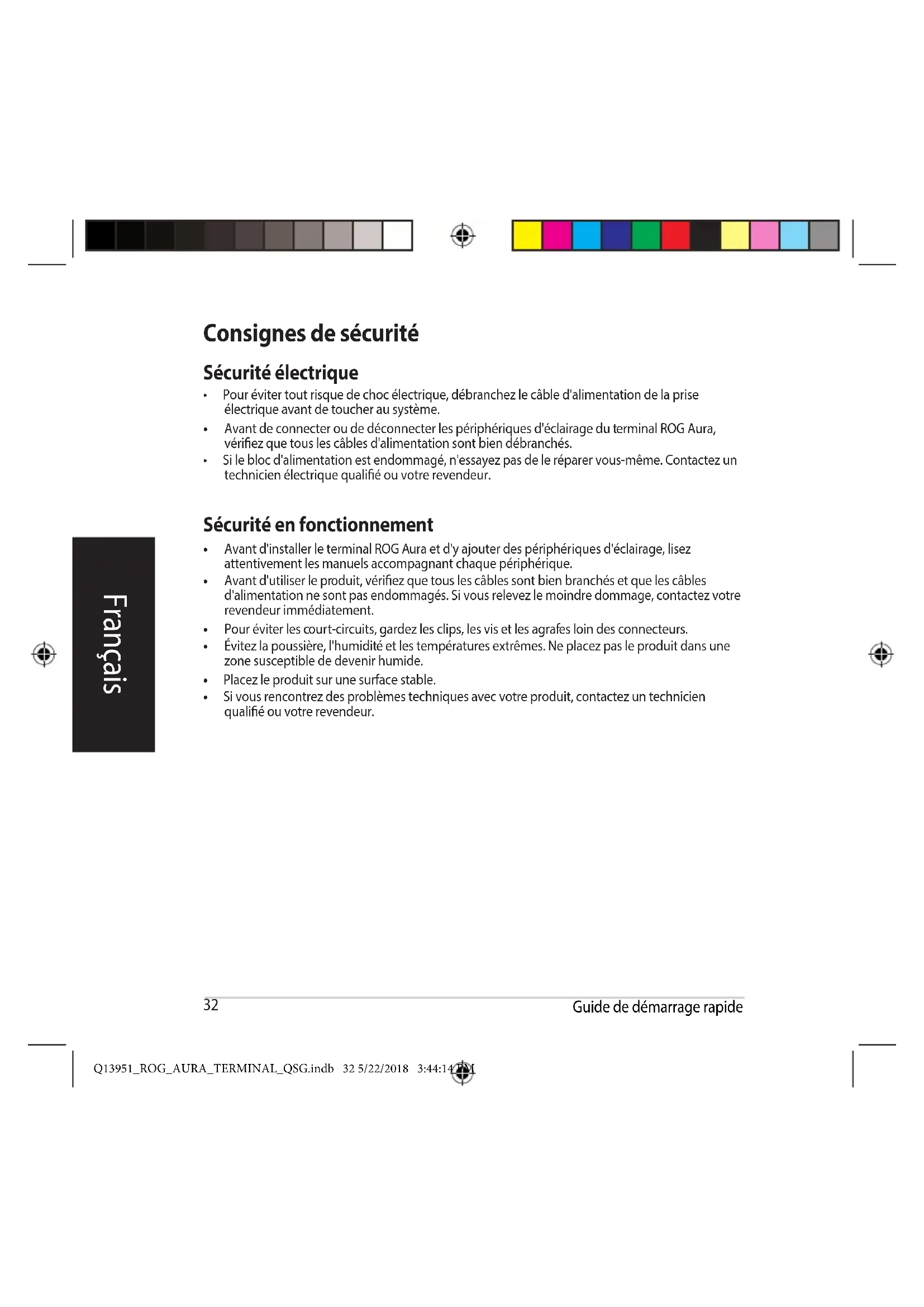

Consignes de sécurité

Sécurité électrique

Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. - Avant de connecter ou de déconnecter les périphériques d'éclairage du terminal ROG Aura, vérifiez que tous les câbles d'alimentation sont bien débranchés. - Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité en fonctionnement

• Avant d'installer le terminal ROG Aura et d'y ajouter des périphériques d'éclairage, lisez attentivement les manuels accompagnant chaque périphérique.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement. Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.

Résumé des caractéristiques

Fonctionnalités exclusives	Compatibilité logiciel Aura Compatibilité logiciel Halo 4 effets lumineux intégrés (Arc-en-ciel, Comète, Nuit étoilée, Éclairage du logo en ROUGE)* * Les effets intégrés peuvent être modifiés uniquement lorsque les deux logiciels Aura et Halo sont inactifs.
Dimensions (1xLxH) 70mm x 100mm x 20mm
Entrée	Connexion USB 2.0 pour données: - Câble pour connecteur USB 2.0 à 9 broches pour l'éclairage du châssis interne - Câble USB 2.0 Type-A pour l'éclairage du châssis externe Entrée CC 12V/19V d'alimentation: - Câble molex 12V à 4 broches vers adaptateur secteur CC pour l'éclairage du châssis interne - Adaptateur secteur CC 19V pour l'éclairage du châssis externe
Sortie	Connecteur RGB adressable à 4 canaux* * Le connecteur adressable prend en charge des périphériques LED RGB adressables WS2812B (5V/Données/Terre). Chaque canal prend en charge jusqu'à 90 LED et l'ensemble des canaux prend en charge jusqu'à 210 LED.
Configuration matérielle requise	Alimentation avec socket Molex gratuite Ordinateur avec port USB gratuite et connecteur USB 2.0 gratuite

(continue à la page suivante)

Configuration requise	Minimum	AURA : - Système d'exploitation : Windows® 7 / Windows® 8.1 / Windows® 10 HALO : - Système d'exploitation : Windows® 10 (64 bits) - Graphique : Carte VGA dédiée* * HALO ne prend pas en charge le processeur graphique intégré (iGPU). Veuillez connecter votre péripérisque d'affchage au port DisplayPort / HDMI situé sur votre carte VGA.
	Recommendé	AURA : - Système d'exploitation : Windows® 10 (64 bits) HALO : - Système d'exploitation : Windows® 10 (64 bits) - Processeur : Intel® Core™ i5 de 6e génération et versions ultérieures / AMD® Ryzen™ 5 de 1e génération et versions ultérieures - Graphique : NVIDIA® GeForce® série GTX 900 et versions ultérieures AMD® Radeon™ série R9 et versions ultérieures

Contenu de la boîte

1 x Terminal ROG Aura 3 x Câbles d'extension LED adressables

2 x Bandes RGB adressables ROG de 30 cm - 3 x Rouleaux de 3 m de ruban adhésif double face (5 cm) 1 x Bande RGB adressable ROG de 60 cm 1 x Adaptateur secteur 45 W - 1 x Câble de données micro USB vers USB 2.0 Type-A 1 x Câble CC vers MOLEX - 1 x Câble de données micro USB vers connecteur 9 broches 1 x Autocollant ROG 1 x Manuel de l'utilisateur 2 x Attaches pour câble ROG * Lors de l'utilisation du logiciel Halo, les bandes incluses sont assez longues pour recouvrir 3 côtés d'un moniteur 24 pouces. L'achat de bandes supplémentaires est nécessaire si vous souhaitez ajouter des bandes sur le 4e côté ou sur un périphérique d'affichage / une télé plus grand(e).

Guide de démarrage rapide

Fonctionnalités du terminal ROG Aura

Vue avant

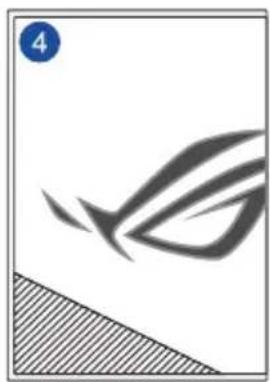

Vue de dessus

Vue de dessous

Côté droit Côté gauche

Prise CC Patins en caoutchouc

Port micro USB Connecteur RGB adressable 1

Bouton d'alimentation Connecteur RGB adressable 3

Terminal ROG Aura Connecteur RGB adressable 2

Trous de fixation standards SSD Connecteur RGB adressable 4

Terminal ROG Aura

Mise en route

L'installation du terminal ROG Aura peut se faire selon deux méthodes :

Installation à l'intérieur du châssis Installation à l'extérieur du châssis

Installation à l'intérieur du châssis

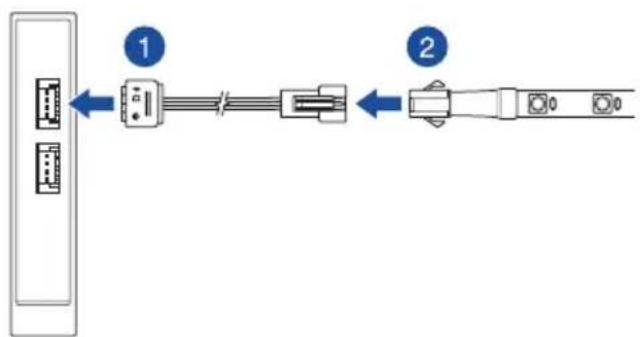

1. Connectez le câble d'extension fourni au connecteur RGB adressable du terminal ROG Aura.

• Vérifiez que le câble d'extension est installé dans le bon sens. Ne pas suivre cette précaution peut endommager la bande RGB adressable ou le périphérique RGB adressable.
• Avant d'installer ou de désinstaller le terminal ROG Aura et/ou les périphériques adressables, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager le terminal ROG Aura et/ou les périphériques adressables. Le câble d'extension fourni peut ne pas être nécessaire au périphérique RGB adressable que vous souhaitez installer. Pour plus de détails sur l'installation, veuillez vérifier l'emballage du produit.
• Connectez une bande RGB adressable au câble d'extension.

Guide de démarrage rapide

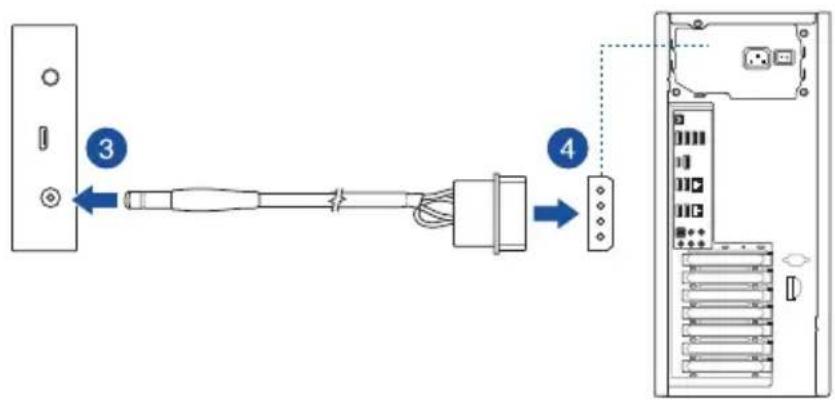

1. Reliez le connecteur d'alimentation CC du câble CC vers MOLEX fourni à la prise d'alimentation (CC) du terminal ROG Aura.
2. Branchez le connecteur MOLEX au bloc d'alimentation de votre ordinateur.

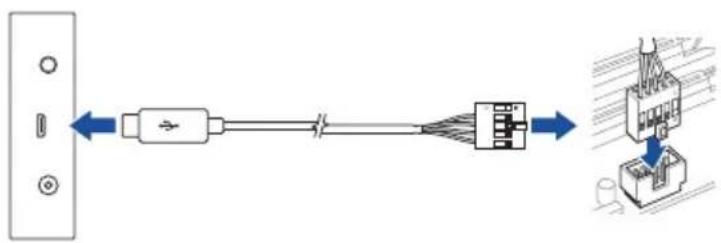

1. Connectez le câble micro USB vers USB 2.0 à 9 broches au port micro USB de votre terminal ROG Aura et au connecteur USB 2.0 de votre carte mère.

Cette étape peut être ignorée si vous souhaitez utiliser les effets lumineux intégrés.

Terminal ROG Aura

Installation du terminal Aura à l'extérieur du châssis

1. Connectez le câble d'extension fourni et la bande RGB adressable en suivant les étapes 1 et 2 dans la section Installation de l'éclairage du châssis interne.

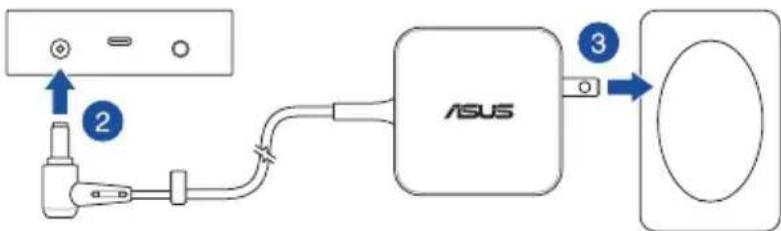

2. Reliez le connecteur d'alimentation CC de l'adaptateur secteur à la prise d'alimentation (CC) de votre terminal ROG Aura.
3. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.

L'apparence de l'adaptateur secteur peut varier en fonction du modèle et du pays ou de la région d'achat.

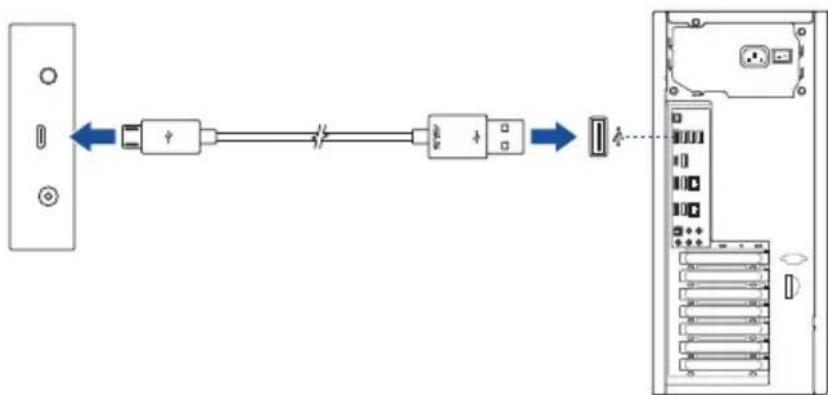

1. Connectez le câble micro USB vers Type-A fourni au port micro USB du terminal ROG Aura et à l'un des ports USB de votre ordinateur.

Cette étape peut être ignorée si vous souhaitez utiliser les effets lumineux intégrés.

Guide de démarrage rapide

Configurer le terminal Aura

Une fois le terminal ROG Aura installé, vous pouvez le configurer à l'aide des méthodes suivantes :

Effet lumineux intégré - Logiciel Aura - Logiciel Halo

Utiliser les effets lumineux intégrés

Appuyez sur le bouton d'alimentation pour effectuer une rotation et sélectionner l'effet lumineux intégré.

Commande Effet
1	Bande LED: Arc-en-cielLogo ROG: Arc-en-ciel
2	Bande LED: Comète (Violet)Logo ROG: Statique (Violet)
3	Bande LED: Nuit étoiléeLogo ROG: Statique (Rouge)
4	Bande LED: ÉteintLogo ROG: Statique (Rouge)
5 Éteint

• Maintenez le bouton d'alimentation enfoncé pendant au moins 5 secondes pour éteindre le terminal ROG Aura immédiatement. Lorsque vous allumez à nouveau l'appareil, le terminal ROG Aura sera réglé sur le dernier effet sélectionné.
• Si l'effet lumineux sélectionné ne fonctionne pas correctement, veuillez vérifier que le terminal ROG Aura est désynchronisé du logiciel Aura et que le logiciel Halo est désactivé.

Terminal ROG Aura

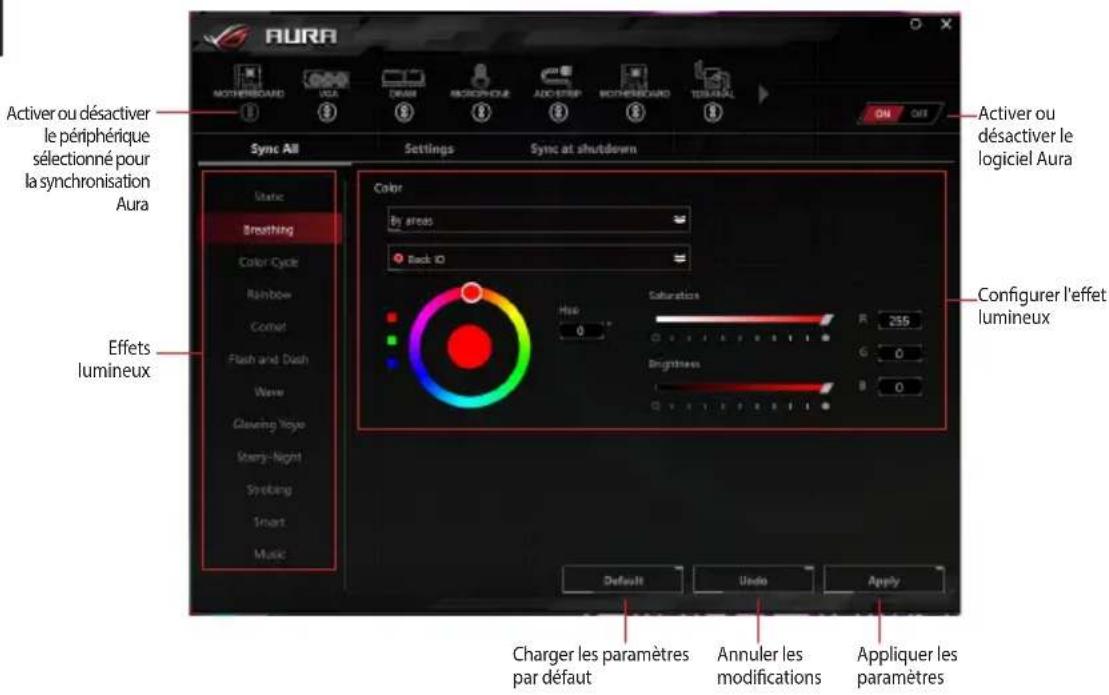

Utiliser Aura

Avant d'utiliser Aura, veuillez télécharger le logiciel Aura sur le site internet d'ASUS www.asus.com.

L'effet lumineux intégré et l'effet Halo sont désactivés lorsque le logiciel Aura est actif. Assurez-vous de vous désassocier du logiciel Aura lorsque vous souhaitez activer l'effet lumineux intégré ou le logiciel Halo.

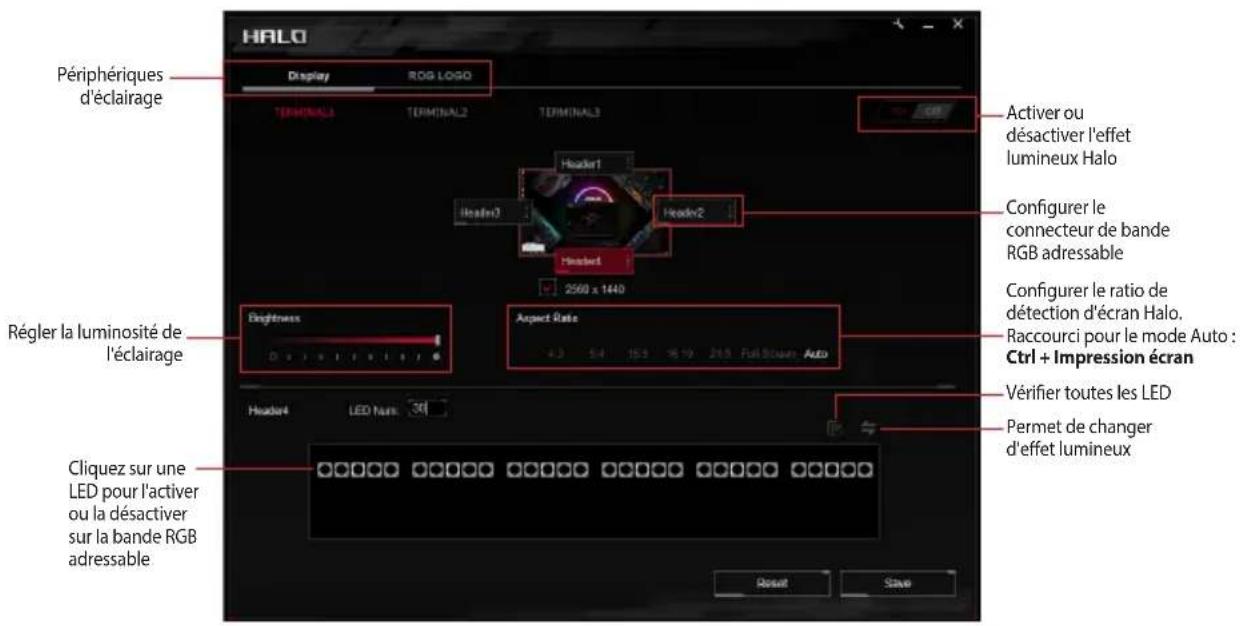

Utiliser Halo

Avant d'utiliser Halo, téléchargez le logiciel Halo sur le site internet d'ASUS www.asus.com et assurez-vous de coller vos bandes RGB adressables à l'arrière de votre moniteur*.

• Chaque cordon du moniteur doit être mappé à une bande LED optimisée par un canal unique.

L'effet lumineux intégré et Aura sont désactivés lorsque le logiciel Halo est actif. Assurez-vous de vous déconnecter du logiciel Halo lorsque vous souhaitez activer l'effet lumineux intégré ou Aura.

Terminal ROG Aura

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-3(B)/NMB-3(B)

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant: https://www.asus.com/support/
